Cadre en tubes: différentes conceptions et méthodes

Le cadre du tuyau profilé peut servir de base à une variété de structures et de petites formes architecturales. La polyvalence de ce matériau est telle qu'il est utilisé presque partout et que, même en respectant des règles simples, le maître le plus expérimenté peut obtenir de bons résultats.

Ci-dessous, nous décrivons les points auxquels vous devez faire attention lors de la conception de structures de châssis et donnons également quelques exemples que vous pouvez utiliser en construction autonome.

Bases des pièces de connexion

Avant de commencer à construire des cadres en métal à partir d'un tuyau de profilé, nous devons décider de la manière dont nous allons connecter les pièces ensemble.

Et ici, en gros, il y a deux options:

• Joint soudé.
• Connexion mécanique avec des supports et des boulons.

Chacune de ces technologies a ses avantages et ses inconvénients, que nous avons regroupées dans un seul tableau:

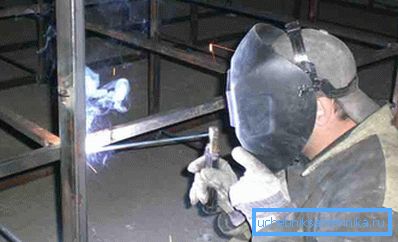

En principe, les deux méthodes peuvent être utilisées dans le travail. Et pourtant, il convient de noter que la plupart du temps, c'est la soudure qui est le plus souvent utilisée pour créer un cadre avec leurs propres mains, car la connexion boulonnée nécessite un ajustement très précis des pièces à la taille. Un tel ajustement est généralement effectué en usine. Par exemple, un ensemble de pièces pour l’auto-assemblage d’une serre ou d’un gazebo.

En capital construction

Maison de campagne ou grange

Les tubes à profil épais ont une marge de sécurité importante, ce qui leur permet d'être utilisés pour la construction de structures ayant une capacité portante importante. Si vous avez un certain talent pour de tels détails, vous pouvez assembler les fondations d'une petite maison ou d'un hangar (apprenez ici à cacher des tuyaux dans la salle de bain).

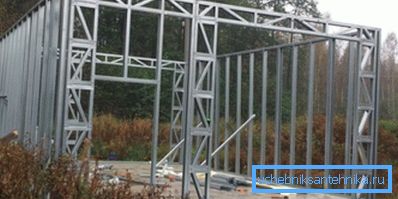

Le cadre de la maison à partir d’un tuyau profilé est construit de ses propres mains selon ce schéma:

• Premièrement, nous remplissons les fondations en bandes, car même une construction relativement légère nécessite une fondation fiable.
• Nous posons des tuyaux épais (50x50 et plus) sur la fondation, que nous fixons avec des ancres.
• Nous relions le feuillard inférieur par des bûches par étapes de 60 cm pour éviter que les bûches ne s'affaissent (et même un tube de 50 mm peut se déformer avec le temps), nous les supportons avec des barres craniales en bois ou des colonnes en briques.
• Aux coins, nous installons des supports à partir de flans de 40x40 mm. La hauteur de ces supports déterminera la hauteur du plafond de notre maison. Les pièces de roulement angulaires peuvent être fixées avec des entretoises.

Astuce! Pour obtenir la rigidité requise du rack, placez-le non seulement aux angles, mais également sur toutes les sections planes des murs avec une marche ne dépassant pas 100 cm.

• De là-haut, nous soudons les mêmes tuyaux de cerclage supérieurs sur lesquels nous installons le toit. Pour les chevrons, vous pouvez utiliser des flans en bois et en métal.
• Nous renforçons la conception avec des éléments transversaux de tuyaux plus minces ou de coins en acier. Au même stade, nous formons des ouvertures de fenêtre et de porte.

En principe, ce travail avec les extrémités métalliques. Nous ne pouvons que recouvrir le cadre en acier, sans oublier l’isolation - mais les conduits conduisent très bien la chaleur.

La base de la remise ou de la cuisine d’été est construite à peu près dans le même sens. Les principales différences seront ici dans la configuration des murs et du toit, ainsi que dans la décoration: si vous prévoyez de garder des outils de jardinage dans le bâtiment, vous pourrez l'isoler moins efficacement.

À effet de serre

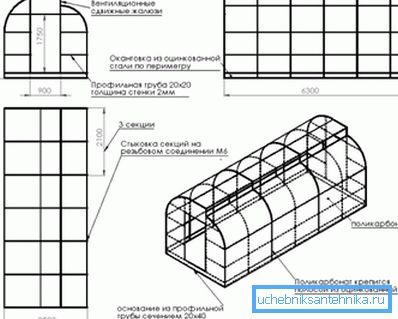

Les instructions pour fabriquer la base de la serre seront quelque peu différentes - naturellement, dans le sens de faciliter la tâche.

• Pour commencer, nous réalisons plusieurs arcs à partir de flans de 30x30 mm, dont les dimensions correspondent aux dimensions prévues de notre serre.. Les arcs peuvent être pleins (on ne peut donc pas se passer d'une machine à cintrer les tuyaux) ou des équipes de plusieurs segments en ligne droite.
• En soudant, nous soudons la partie inférieure du cadre à chaque arc.. Nous allons donc non seulement fournir aux structures une plus grande stabilité, mais également empêcher la déformation des éléments de l’arc.

Faites attention! Au lieu d'un cadre, des goupilles en acier peuvent être soudées pour être utilisées dans le sol.

• Dans le premier arc avant, nous montons la porte. Ici aussi, vous pouvez fixer immédiatement le cadre de la porte sur des charnières en métal.

Ensuite, vous pouvez aller de deux manières:

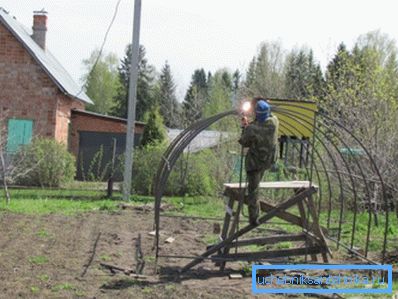

• Si nous avons besoin d'une structure non séparable, nous soudons tous les arcs dans un cadre unique sur le site, en installant des raccords longitudinaux.

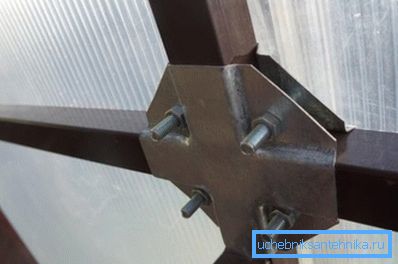

• S'il est prévu de démonter et de transporter la serre, alors, au lieu de souder, nous utilisons des supports en acier, que nous resserrons à l'aide de boulons.

Comme dans le cas de la maison, nous n’aurons qu’à finir: recouvrir le cadre en métal de polyéthylène ou recouvrir de panneaux de polycarbonate.

Astuce! Pour que les tuyaux ne rouillent pas dans un environnement humide, ils doivent être traités avec un composé anticorrosion.

Approximativement sur le même principe, le cadre du hangar peut être assemblé à partir d’un tube profilé. Naturellement, pour cette tâche, vous devez choisir des flans plus épais (au moins 70x70 mm), ce que vous ne pourrez pas faire avec des outils improvisés. Mais le schéma lui-même restera inchangé.

Petites constructions

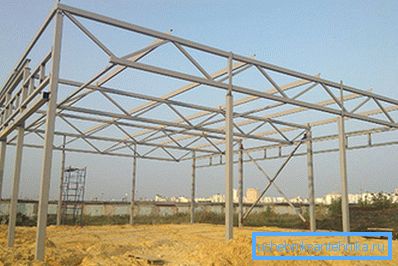

L'utilisation de la tuyauterie dans la construction de structures en capital est assez courante. Cependant, beaucoup plus souvent, le cadre de tube est utilisé dans la construction de petites formes architecturales - hangars, belvédères, auvents au-dessus du porche, etc.

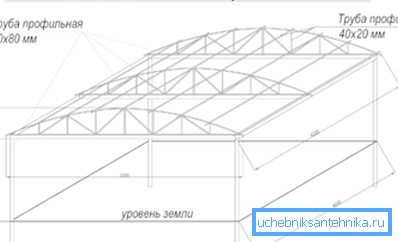

Nous pouvons assembler le cadre de la canopée à partir du tuyau profilé de nos propres mains comme suit:

• Tout d’abord, la partie supérieure est constituée d’ébauches minces (30x30 mm et moins). Il peut être à la fois en pente et en croupe.

Faites attention! Souvent, des toits hémisphériques sont également réalisés, mais dans ce cas, un calcul précis du rayon de l’arc est requis.

• La partie supérieure est fixée de manière soudée ou mécanique au cerclage.
• Ensuite, des racks sont installés sur le sol. Ils peuvent être soit enterrés dans le sol avec un bétonnage (environ 40-50 cm), soit montés sur les traversées à partir d'un coin en acier.

• Au stade final, nous soulevons la partie supérieure et la plaçons sur des supports. Nous combinons des pièces pour assurer la stabilité de toute la structure.
• Si nous faisons un auvent sur le porche, nous pouvons nous passer du tout de supports. Dans ce cas, les structures de support sont les supports fixés rigidement au mur avec des boulons d'ancrage.
• Après l'achèvement des travaux d'installation est terminée. En règle générale, de telles structures ne nécessitent pas d'isolation thermique. Par conséquent, nous plaçons la membrane de protection contre l'humidité directement sur le cadre et installons le matériau de toiture par le dessus.

Faites attention! Dans certains cas, les surfaces latérales peuvent également être recouvertes de plastique translucide ou installées avec des rideaux en tissu polymère qui les recouvrent: de cette manière, l'espace sous la visière ou le dais est protégé des gouttes de pluie en cas de vent fort.

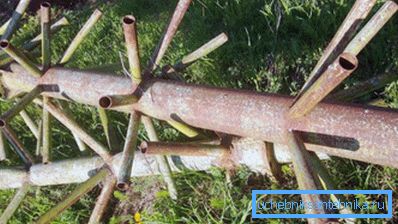

Aussi, un cadre pour un arbre de Noël fait de pipes peut être considéré comme un design plutôt populaire. Son installation est très simple, mais il convient de rappeler que pour sa fabrication, il est préférable de prendre un tube rond plutôt qu'un tube profilé.

Ce cadre va être assez simple:

• La base de toute la structure est réalisée en soudant deux angles ou de petits canaux. Il est important de positionner les pièces avec précision afin que le support soit plat.

Faites attention! Si la hauteur du cadre est prévue à plus de 2 m, dans le détail de la base, nous faisons d’avance des trous de fixation pour la fixation au sol.

• Ensuite, soudé à la base du tuyau central avec un diamètre de 75 mm ou plus.
• En outre, nous découpons des ébauches d'environ 25-30 cm de long sur un tuyau de 45 à 50 mm, que nous plaçons par soudage pour les centrer sur l'axe central, en les disposant en spirale ou en croix.

En utilisant de tels matériaux, il est possible de fabriquer un dispositif pour installer un arbre de Noël suffisamment grand. En principe, tous les cadres d’arbres de Noël sont fabriqués de cette façon, la seule différence étant que des tuyaux plus épais devront être utilisés pour une hauteur de construction de plus de 5 à 6 mètres.

Conclusion

Le cadre du hangar du tuyau profilé ou la base du gazebo peuvent être fabriqués en quelques heures seulement. Naturellement, une telle rapidité de travail sans perte de qualité n’est possible que si nous sommes assez professionnels en soudure et si nous préparons tous les détails du raccordement avec des supports de fixation (voir également l’article Raccords pour tuyaux: principaux types et caractéristiques de l’application).

Plus en détail cette technique peut être étudiée en visionnant la vidéo dans cet article.
