Comment calculer le volume du tuyau et pourquoi nous avons

Les processus de construction ou de réparation sont directement liés au besoin de remplacer les anciens ou de construire des canalisations de communication entièrement nouvelles. En reprenant la rédaction du projet pour les travaux à venir, vous aurez certainement besoin de calculer le volume de la conduite.

Nous allons parler de la façon de procéder dans cet article.

Pourquoi vous devez connaître le volume

Lors de la construction d'un nouveau bâtiment ou lors de travaux de réparation, aucun détail n'est insignifiant. Mais le calcul d'un paramètre tel que le volume est le plus important pour la création d'une autoroute de communication (voir aussi l'article Calcul du diamètre d'un tuyau pour le chauffage est une étape importante dans la conception du système de chauffage).

Lors de la conception d'un système particulier, il sera nécessaire de calculer le volume de deux types:

1. Externe, également désigné comme réel;
2. Interne, également appelé utile.

Si vous devez obtenir une valeur égale à la quantité d'eau contenue dans le tuyau, vous devez calculer exactement la version interne.

Faites attention! Pour obtenir les valeurs nécessaires, vous devrez utiliser les équations scolaires les plus courantes issues du cours de trigonométrie. Mais dans ce cas, l'utilisation de telles formules frisera les connaissances pratiques en physique et en mécanique.

Si vous calculez le volume de la conduite avec une certaine négligence et autorisez des imprécisions, alors avec une réelle alimentation en eau de la communication, la pression la plus courante dans le réseau peut être une pression élevée, ce qui accélérera l'usure du pipeline créé.

Peut-être, bien sûr, la situation complètement opposée, une basse pression empêchera le système créé de fonctionner correctement.

Comment calculer

Les instructions pour la réalisation correcte des calculs dans la pratique sont mises en œuvre beaucoup plus facilement qu'il n'y paraît à première vue. Mais pour éviter toute difficulté, vous devez avoir au moins une expérience minimale, mais même des maîtres inexpérimentés doivent tout simplement faire face à ces difficultés.

Si vous décidez d'installer le pipeline vous-même, vous devez utiliser l'algorithme d'actions suivant pour les calculs:

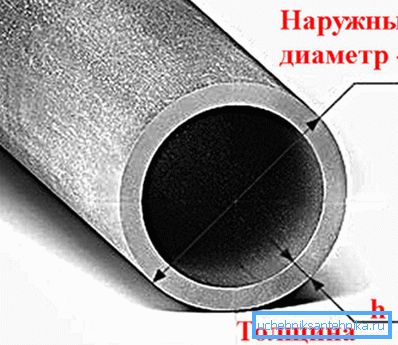

1. Vous devez d’abord connaître la valeur du diamètre du matériau sélectionné. C’est à ce stade que les surfaces des tuyaux sont déjà divisées en interne et en externe et, outre ces valeurs, les autres actions seront identiques.

Pour calculer le diamètre, il est possible et préférable d'utiliser des instruments de mesure, ce qui simplifiera considérablement les calculs. Pour calculer le diamètre interne du tuyau, il suffit de soustraire deux épaisseurs de paroi à une autre.

Faites attention! Souvent, dans les factures des marchandises, le fabricant ou le fournisseur spécifie la valeur externe, car la spécificité du travail de telles organisations nécessite de se référer à cet indicateur en premier lieu.

1. Ensuite, il est nécessaire de calculer un tel indicateur comme le rayon, pour lequel il suffit de diviser simplement par 2 le diamètre calculé au stade précédent;
2. Ensuite, vous devez calculer la surface en coupe transversale du produit.. Pour ces calculs, utilisez une formule trigonométrique simple S =? * R² (Surface de la section = pi * rayon carré);

Conseil Avant de commencer les calculs, convertissez les valeurs des paramètres en unités requises et mesurez le résultat, c'est-à-dire voir aller voir², un m en m².

1. Maintenant que tous les paramètres nécessaires au calcul ont été reçus, il ne reste plus qu’à effectuer le calcul approprié.. La formule trigonométrique du volume de conduite en m3 est la suivante:

V = S * L, où S est l'aire calculée précédemment et L, la longueur du tronc. La longueur dans ce cas est mesurée sur des sections de tuyau de diamètre égal.

  Faites attention! Si vous devez obtenir la valeur en litres, vous devez convertir le volume en utilisant le rapport suivant: 1m3 = 1000l.

S'il y a une transition d'un diamètre à un autre dans la canalisation, les volumes des sections avant et après la transition sont considérés séparément.

Afin de calculer le volume de la transition, récapitulez les paramètres de la section à l'entrée et à la sortie et calculez le volume après, en le divisant par 2. Vous pouvez ainsi obtenir la valeur moyenne.

Calcul de la quantité d'eau

Afin de comprendre comment les calculs sont effectués, considérons un exemple. Un tuyau de 30 cm de diamètre a été retenu dans la pièce qui, au milieu de sa longueur, commence à diminuer de moitié en volume à une distance de 1 m.Pour effectuer le calcul correctement, vous devez connaître le diamètre de la transition.

En combinant tous les calculs ci-dessus dans une seule formule, nous obtenons: V = 3.14 * ((0.3 / 2 + 0.15 / 2) / 2)²* 1 = 0,04 m³. Dans ce cas, le volume sera égal à la valeur obtenue en multipliant le nombre pi par la moitié de la somme des rayons de la transition, au carré et multiplié par la longueur de la transition.

  Conseil Pour simplifier tous les calculs, vous pouvez utiliser une calculatrice de volume de conduite, dans laquelle vous entrez simplement les valeurs du diamètre interne et de la longueur de la conduite.

En conclusion

Lorsque vous commencez la construction du pipeline, vous ne comprenez peut-être pas pourquoi il est nécessaire de calculer le volume, sur la base de l’opinion selon laquelle les personnes ayant une formation professionnelle pertinente doivent travailler avec pression.

Mais les réparations peuvent être associées à diverses situations et vous pouvez rencontrer le problème de pression excessive ou insuffisante, et le coût de son élimination peut être assez élevé. Même si vous prenez la construction de la fontaine la plus simple pour les enfants dans la cour, où l'une des extrémités du tuyau sera complètement scellée.

Dans ce cas, si le volume n'est pas calculé correctement, le total sera différent de celui attendu.

La vidéo présentée dans cet article montrera en pratique à quel point il est important de calculer le volume d’un tuyau à travers un diamètre et à quel point il est facile de faire des calculs.
