Comment déterminer la taille du tuyau en pouces: se
Le sujet de cet article est la taille des tuyaux en pouces et en millimètres. Nous devons nous familiariser avec le concept de passage conditionnel et apprendre à mettre en corrélation ses valeurs dans différentes valeurs de mesure entre elles. Alors commençons.
Rencontre: VGP

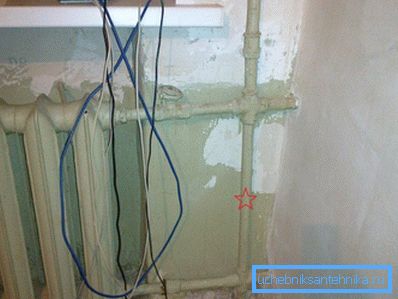

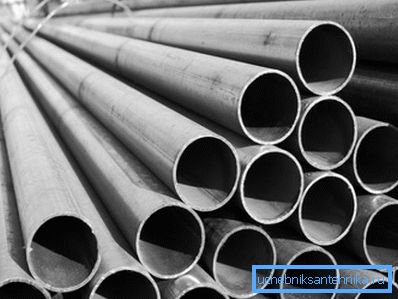

Les produits que nous devons explorer sont utilisés pour l'installation de conduites d'eau et de gazoduc. Quiconque a déjà vécu dans une maison de construction soviétique la connaît: jusqu'à tout récemment, seul un tuyau en acier était utilisé pour la plomberie.
A propos: selon les règles en vigueur, le gaz dans la maison et maintenant ne peut être posé qu'avec de l'acier. Malgré le déclin de la popularité des matériaux traditionnels dans la construction de conduites d'eau, il n'abandonne pas complètement ses positions.
Standard
Les exigences techniques pour la production de tubes VGP figurent dans le document GOST 3262-75.
Soulignons les points clés du document:
- Tous les produits fabriqués conformément à ce document réglementaire sont électro-soudés, c’est-à-dire qu’ils sont obtenus en laminant une billette plate dans le laminoir et en faisant bouillir le joint longitudinal..
- La longueur des segments droits - de 4 à 12 mètres. La longueur peut être non mesurée, dimensionnelle et multidimensionnelle; dans ce dernier cas, un stock de 5 mm est fabriqué pour chaque coupe.
- Dans le cadre de la norme, non seulement des produits en acier noir sont fabriqués, mais également des produits avec un revêtement anti-corrosion au zinc..
Un point important: lors du montage d'un système de plomberie ou de chauffage en galvanisé, seuls des raccords à vis sont utilisés. L'instruction est liée au fait que le zinc brûle sur les soudures. En conséquence, lors de l’utilisation de la soudure, nous obtenons un pipeline non protégé contre la corrosion, dont le prix de revient courant est une fois et demie supérieur à celui de l’acier noir.
- Les extrémités sont coupées perpendiculairement à l'axe longitudinal. Les bavures ne doivent pas dépasser 0,5 mm.
Quelles sont les tolérances maximales?
| Pass conditionnel | Écart maximal admissible du diamètre extérieur | |
| Précision de fabrication normale | Augmentation de la précision de fabrication | |
| 40 ou moins | +0,4; -0,5 mm | +0,4; -0,4 mm |
| Plus de 40 | +0,8; -1% | +0,8; -0,8% |
Arrêter Quel est ce concept - passage conditionnel? Évidemment, ce n'est pas la même chose que le diamètre extérieur, car ce dernier a certaines tolérances pour un passage conditionnel fixe.

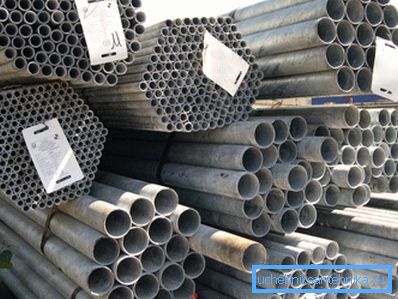

Assortiment
Cette simple pensée nous conduit à rechercher la définition d'une commande à distance, ou passage conditionnel, ainsi qu'une gamme de produits pour l'installation de conduites d'eau et de gaz.

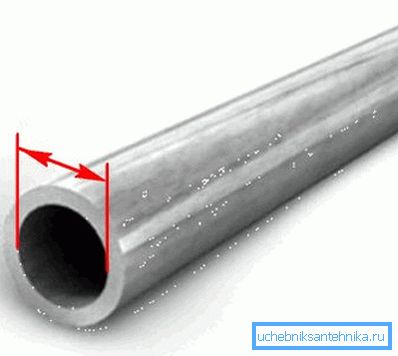

Donc, le paramètre principal, qui est enregistré dans le tableau de la gamme - passage conditionnel, ou diamètre nominal, traditionnellement abrégé en DU. Ce paramètre correspond approximativement au diamètre interne de la conduite et indique sa compatibilité avec une certaine taille de raccords pour tuyaux et vannes.
Pas clair? Utilisons les exemples.
| Pass conditionnel | Diamètre extérieur | Épaisseur de paroi du tuyau | ||
| Les poumons | Commune | Amplifié | ||
| 6 | 10.2 | 1.8 | 2.0 | 2,5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17,0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2,5 | 2.8 | 3.2 |
| 20 | 26,8 | 2,5 | 2.8 | 3.2 |
| 25 | 33,6 | 2.8 | 3.2 | 4.0 |
| 32 | 42,3 | 2.8 | 3.2 | 4.0 |
| 40 | 48,0 | 3.0 | 3,5 | 4.0 |
| 50 | 60,0 | 3.0 | 3,5 | 4,5 |
| 65 | 75,5 | 3.2 | 4.0 | 4,5 |
| 80 | 88,5 | 3,5 | 4.0 | 4,5 |
| 90 | 101,3 | 3,5 | 4.0 | 4,5 |
| 100 | 114,0 | 4.0 | 4,5 | 5.0 |
| 125 | 140,0 | 4.0 | 4,5 | 5.5 |
| 150 | 165,0 | 4.0 | 4,5 | 5.5 |
Par exemple, un tuyau DN 32 (le passage conditionnel est indiqué sans indiquer de quantité, bien que des millimètres soient impliqués dans son évaluation) a un diamètre extérieur de 42,3. En fonction de la version, le diamètre interne peut être égal à 42,3-2,8x2 = 36,7; 42,3-3,2x2 = 35,9 et 42,3-4,0x2 = 34,3.

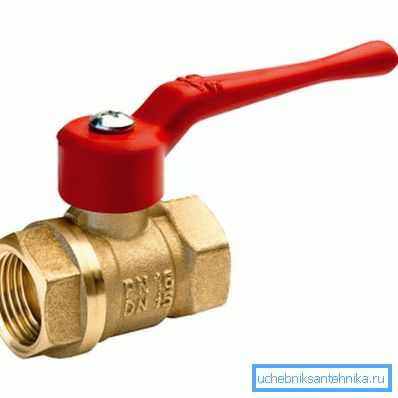

Malgré la dispersion des sections internes, tous ces produits sont compatibles avec la vanne DN 32. Chacun de ces produits peut être coupé en un filetage de tube de taille appropriée qui s’intègre parfaitement dans le filetage interne de la vanne et assure, après enroulement, l’étanchéité du raccordement.
Fils de tuyaux
Le cauchemar n'est pas terminé, cher lecteur.
Les fils de tuyau ne sont généralement pas mesurés en millimètres, mais en pouces britanniques. La raison en est que la norme pertinente (NPS, Taille nominale du tuyau) est d'origine nord-américaine.

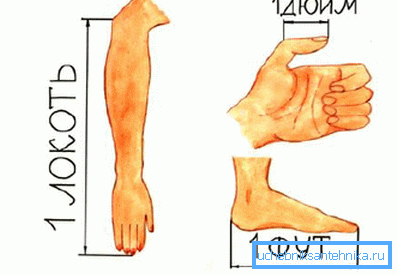

Référence: le pouce britannique mesure 2,54 cm. Par conséquent, en théorie, les dimensions des tuyaux en pouces et en centimètres doivent être rapportées à 1: 2,54.
Découvrez nos études théoriques. Heureusement, il n’est pas nécessaire d’aller loin: un tableau de tailles de tuyaux en pouces et en millimètres figure dans le texte du même NPS. Nous donnons les valeurs les plus populaires utilisées dans la construction de communications au sein d'immeubles privés et d'appartements.
| Pouce de filetage | Pass conditionnel |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Maintenant, comparez la taille standard du tuyau en pouces et en mm.
- Les dimensions du tuyau d'un demi-pouce doivent être de 25,4 / 2 = 12,7 mm. Selon le tableau, cela correspond au UD 15. Ensuite - pire: les dimensions réelles du tuyau sont de 1: 2 pouces (diamètre extérieur selon GOST 3262-75) et sont au total 21,3.
- Les dimensions de tuyau 1 pouce ne sont pas 25,4, mais DN 25 (diamètre extérieur 33,6).
- Une autre taille - un tuyau de 2 pouces (2 x 25,4 = 50,8) - correspond à DN 50 avec un diamètre extérieur de 60.
Conclusion
C'est assez clair. Les dimensions des tuyaux en pouces et en mm sont corrélées de manière non linéaire, sans proportion constante. Hélas, la table de leur relation ne peut que se rappeler. Comme d’habitude, la vidéo de cet article plaira au lecteur avec des informations thématiques supplémentaires. Des succès!
