Comment se fait le calcul des eaux usées: points techniques

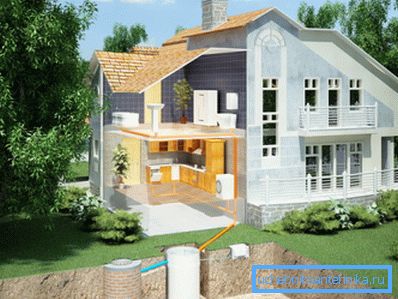

Le calcul du système d'égout vous permet d'éviter les blocages fréquents d'eaux usées domestiques, les réparations du système, le débordement des eaux usées et d'autres situations désagréables. La manière la plus simple de calculer le système selon les normes de SNiP, afin de ne pas approfondir les formules mathématiques complexes.

Dans cet article, nous examinerons en détail comment les calculs d’égouts sont effectués pour un certain nombre de paramètres.

Types de calculs d'égout

Le terme «calcul du réseau d'égout» comprend généralement:

• Calcul de la pente des eaux usées vers la fosse septique, le cloaque ou l'égout central;
• Distances des éléments d'égout par rapport aux objets significatifs (fait référence au système externe);
• Calcul hydraulique;
• Déterminer la quantité de matériaux.

Ensuite, regardez de plus près tous ces points.

Angle d'inclinaison

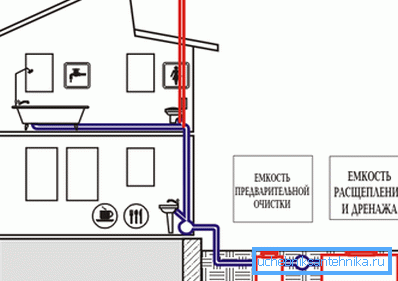

Systèmes internes

L'angle de la canalisation est nécessaire pour assurer un débit d'environ 70 centimètres par seconde. Il s’agit de la vitesse dite d’autonettoyage, à laquelle il est moins probable que le système s’obstrue.

Il existe de nombreuses méthodes pour déterminer l'angle de pente minimal d'un tuyau d'égout. Cependant, il est inutile de procéder à de nouveaux calculs, car les résultats sont connus à l'avance.

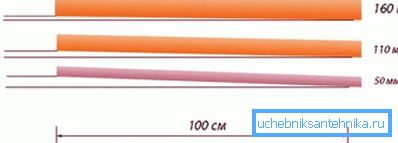

La principale chose dont vous avez besoin de savoir que l'angle dépend du diamètre des tuyaux:

• Si le diamètre du tuyau est compris entre 40 et 50 mm, la pente doit être d’au moins 3 cm par mètre.
• Si le diamètre est compris entre 85 et 100 mm, la pente doit être d’au moins 2 cm par mètre.

Il faut dire que beaucoup de maîtres de maison sont convaincus que plus la pente est élevée, meilleur sera le système d'égouts. Cependant, cette opinion n'est pas vraie.

La pente maximale ne doit pas dépasser 15 cm par mètre. Le fait est que les drains qui traversent le pipeline sont hétérogènes. Avec une pente importante, la suspension se sépare en substances liquides et solides, entraînant le dépôt de substances solides sur les parois du pipeline.

Les exceptions sont les zones d'une longueur maximale d'un mètre et demi qui sont directement adjacentes aux appareils de plomberie. L'angle d'inclinaison peut être illimité.

Systèmes extérieurs

Lors de l'installation de conduites d'égout externes, vous devez vous conformer aux exigences suivantes:

• Pour les tuyaux d'un diamètre intérieur de 150 mm, la pente doit être d'au moins 0,8 cm par mètre.
• Pour les tuyaux d'un diamètre de 200 mm - pas moins de 0,7 cm par mètre.

Égout pluvial

Il faut dire que le calcul des eaux usées pluviales nécessite souvent la détermination de l'angle d'inclinaison non seulement pour le pipeline, mais également pour les fossés de drainage. Leur pente minimale dépend du diamètre et du type de couverture de fossé. Cependant, elle n'est pas inférieure à 3%, mais les fossés présentant une pente de 5 à 7% sont le plus souvent réalisés. En ce qui concerne le pipeline, la pente minimale doit être la même que pour les égouts extérieurs ci-dessus.

Distance aux objets significatifs

La détermination de la distance du système d'égout extérieur est effectuée en tenant compte du fait que le système ne doit pas violer l'environnement même en cas d'accident. Par conséquent, conformément aux normes existantes établies par SES et SNiP, la distance minimale par rapport aux objets significatifs doit être la suivante:

Le respect de ces règles est contrôlé par les employés des stations sanitaires et épidémiologiques et des autorités locales. Pour leur échec repose une sanction avec le transfert obligatoire des eaux usées.

Faites attention! La profondeur de la fosse septique n’est pas régulée. Vous devez donc vous concentrer sur le tuyau, qui se rapproche du corps avec un certain biais. En ce qui concerne la profondeur de gel, cela n'a pas d'importance, car à l'intérieur de la structure, la température positive reste toujours due à la décomposition de la matière organique.

Hydraulique

Le calcul hydraulique des réseaux d’égouts nécessite la définition des inconnues suivantes:

• Le diamètre du pipeline;
• Le degré de plénitude du système (h / d).

Il convient de noter que la définition de la pente s'applique également au calcul hydraulique. Cependant, comme déjà mentionné ci-dessus, les valeurs connues indiquées ci-dessus sont généralement utilisées.

Degré de plénitude

Le réseau d'égouts ménagers dans une maison ou un appartement privé assure un remplissage incomplet des tuyaux. Il s’agit essentiellement d’une certaine réserve de capacité du système, nécessaire pour assurer la ventilation du système, la possibilité de sauter tout type de gros articles, etc.

En fonction du diamètre du pipeline, les valeurs de remplissage optimales suivantes sont établies:

Diamètres de tuyaux

Effectuer des calculs mathématiques du diamètre requis des tuyaux n'a également aucun sens, car il existe généralement des valeurs optimales généralement acceptées:

Faites attention! Lors de l'installation du réseau d'égout, si possible, le pipeline devrait être aussi uniforme que possible. Il est nécessaire d'éviter toute différence de niveau. Le débit doit être constant, ce qui garantira les meilleures propriétés opérationnelles du système.

Ainsi, les tableaux de calcul hydraulique des réseaux d’égouts permettent même aux maîtres inexpérimentés de mener à bien leur projet, selon lequel l’installation du pipeline.

Système de tempête

Avec le calcul hydraulique du système de gestion des eaux pluviales, la situation est un peu plus compliquée, car dans ce cas, il est nécessaire d'utiliser la formule - V = q20xSxD, où:

• V - le plus haut taux de consommation d'eau lors du drainage.
• S est la surface.
• q20 - la plus grande intensité de précipitation. Cet indicateur peut être trouvé dans le livre de référence SNiP (dépend de l'emplacement).
• D est le coefficient d'absorption d'humidité par le matériau de base.

Le coefficient d’absorption d’humidité se trouve dans le tableau suivant:

Considérons maintenant un exemple de calcul des égouts pluviaux. Supposons qu'il y ait une parcelle de 1500 m2, dont 300 m2 sont recouverts de parterres de fleurs et de pelouses. En conséquence, les pelouses absorberont les précipitations, il est donc nécessaire de déterminer la quantité d'eau fournie à 1 200 m2.

Par exemple, l'intensité de précipitation la plus élevée est de 25 litres par mètre carré et par heure.

Dans ce cas, le calcul est effectué comme suit:

• Sur une parcelle de 1200 mètres carrés par heure, un maximum de 30 000 l ou 30 m3 de pluie tombe. C'est la quantité d'eau qui doit être détournée.
• Maintenant, il est nécessaire de déterminer le diamètre du tuyau qui supportera cette quantité de précipitations.. Un tuyau de 110 mm de diamètre, avec des pentes de 1 cm par mètre, peut supporter 6,19 litres par seconde, soit 2220 litres par heure. Dans notre cas, c'est trop petit, la meilleure option serait donc un tuyau de 160 mm de diamètre.
• Il ressort du tableau ci-dessus qu’un tel tuyau peut être posé avec une pente d’au moins 0,8 cm par mètre.

Pour un calcul plus précis, vous pouvez multiplier le volume d'eau entrant par le coefficient d'absorption d'humidité. Toutefois, pour que la capacité de charge ait une faible marge, vous ne pouvez pas le faire. Une fois les calculs terminés, vous devez procéder à l’installation du système lui-même.

Compter les matériaux

Une fois que tous les aspects techniques des eaux usées ont été calculés, vous pouvez savoir combien de tuyaux et d’autres matériaux seront nécessaires à son installation. Cela vous permettra également de connaître le prix du projet.

Il est très simple d'effectuer un tel calcul - il est nécessaire de tracer le plan d'une maison ou d'une parcelle sur une échelle, puis de lui appliquer tous les éléments du système d'égout. Après cela, il ne sera pas difficile de calculer la longueur totale du pipeline. Ici, peut-être, toute l'instruction sur le calcul des eaux usées.

Conclusion

Calculez les eaux usées domestiques sous la force de chaque maître de maison. Pour ce faire, utilisez les données des tableaux ci-dessus et des références techniques. Le résultat de ces calculs sera un fonctionnement fiable et durable du système d'égout. À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
