Gamme de tubes profilés: nous sélectionnons le matériau en

Lors de la conception de bâtiments à ossature, de formes architecturales de petite taille et d'autres structures, il est très important que le maître étudie en profondeur le mélange de produits pour un tube profilé. La maîtrise de ces informations vous permet de sélectionner exactement les éléments qui, dans leurs dimensions, conviendront le mieux à la tâche.

Ci-dessous, nous vous indiquerons ce qu’il faut rechercher lors de l’achat d’un profilé en acier et donnerons également des exemples des espèces les plus couramment utilisées.

Technologie de production

Technique sans couture

Avant d’étudier l’assortiment de tubes profilés selon GOST, qui est en général un document de référence, il convient d’analyser les variétés de ce matériau disponibles sur le marché. Et si vous vous concentrez sur la technologie de fabrication, vous ne devez affecter que deux classes: les tubes sans soudure et les tubes soudés.

Les produits fabriqués à l'aide de la technologie sans soudure se distinguent par une structure de paroi monolithique, ce qui confère au tuyau une résistance bien supérieure à la même épaisseur de métal. Dans ce cas, bien sûr, le prix du matériau sera légèrement supérieur.

Le processus de fabrication lui-même détermine en grande partie les dimensions autorisées et les propriétés opérationnelles:

• Des barres d'acier vierges, carrées ou rectangulaires sont utilisées. En règle générale, les aciers fortement alliés et inoxydables sont utilisés pour la production de produits laminés à profil.
• La barre est chauffée dans un four à une température supérieure au niveau de recristallisation du métal, après quoi un trou interne est pratiqué dans celle-ci. Pour former ce trou, une machine à percer ou une presse hydraulique est utilisée.
• Ensuite, le manchon à paroi épaisse pénètre dans le laminoir où, à l’aide de rouleaux, ses parois sont amincies et la section transversale interne réduite à la valeur nominale. Pendant le processus de laminage, la pièce peut en outre chauffer (déformation à chaud) ou refroidir progressivement (déformation à froid).

• Une fois le moulage terminé, on procède à la finition: revenu, trempe et application d'un revêtement anti-corrosion, etc. Ensuite, les tuyaux sont coupés en pièces séparées selon le compteur.

Le contrôle qualité est également une étape obligatoire: la conformité des paramètres principaux (section transversale, épaisseur de paroi, etc.) aux valeurs standard est vérifiée. Dans ce cas, la gamme de base du tube profilé selon GOST 30245 2003, ainsi que la liste des tolérances approuvée est utilisée comme document de base.

Technique soudée

Selon la technologie soudée, le tuyau est fabriqué différemment:

• La tôle d'acier est d'abord coupée en lanières. GOST 30245-2003 recommande l’utilisation de matériaux à usage général, hautement alliés et à haute teneur en carbone, d’une épaisseur correspondant à l’épaisseur de paroi souhaitée.
• Ensuite, les bandes arrivent à la section de pliage, sur laquelle une boîte de tailles spécifiées est formée à partir d’un dispositif spécial.
• Ensuite, les bords de la boîte sont soudés pour obtenir un profil fermé. La soudure est soumise à un dénudage ne dépassant pas 0,5 mm.

• Toutes les étapes suivantes sont réalisées de la même manière que dans le cas de la fabrication d'un tuyau de forme continue: les produits sont transformés, coupés en fragments et soumis à un contrôle de qualité.

Faites attention! Les instructions ci-dessus sont typiques. Dans certains cas, par exemple, lors de la production d'un profilé de grande taille ou de l'utilisation de matériaux spécifiques, des opérations supplémentaires peuvent être introduites dans le processus.

Dimensions principales

Assortiment typique

L'un des avantages du tube profilé, qui explique le niveau le plus élevé de sa demande en tant que matériau de construction, est une large gamme de produits. Une technologie de production assez simple permet d'obtenir des parties des sections les plus différentes, ce qui facilite la sélection d'éléments pour les structures.

Les principaux paramètres sont:

• Section ou taille - le rapport entre la longueur des côtés du produit.
• Épaisseur du mur
• Poids spécifique - poids d'un mètre de tuyau.

Faites attention! Le poids et l'épaisseur de la paroi sont directement proportionnels: avec une longueur égale du produit et une même section transversale, la masse peut différer plusieurs fois à cause de ce paramètre.

En ce qui concerne la longueur, les tailles les plus courantes sont 6 et 9,5 m. Toutefois, lorsque vous commandez un grand nombre de produits, il est possible de produire des flans à la taille exacte.

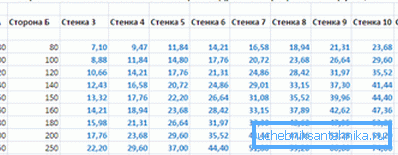

Vous trouverez ci-dessous un tableau de l'assortiment de tubes profilés de différentes sections, en utilisant les données à partir desquelles vous pouvez non seulement trouver le bon matériau, mais également calculer approximativement la masse de la structure:

Faites attention! Le tableau montre les caractéristiques des produits les plus utilisés. Lorsque vous utilisez d'autres tailles standard, il est nécessaire de suivre les valeurs spécifiées dans GOST.

L'utilisation de tuyaux de différentes dimensions

Si nous parlons de l'utilisation de tubes profilés dans la construction et la fabrication de structures à ossature sur une base en métal, il convient de noter que l'éventail des tâches est très vaste.

• Les produits de petite section, tels que les tuyaux de 15x15, 20x15 ou 20x20 mm, sont le plus souvent utilisés soit pour la fabrication de meubles (est-ce que nous nous souvenons tous des chaises d'école?) Ou pour l'installation de clôtures. La taille relativement petite des pièces, combinée à une résistance suffisamment élevée, permet de créer des structures suffisamment légères et résistantes aux charges.

Faites attention! Un autre avantage est la faible largeur du profilé: l'utilisation de tels éléments lors de l'assemblage de clôtures de remplissage, de balustrades et autres structures similaires permet de minimiser la perte de flux lumineux.

• Les plus courants sont les tubes de section moyenne: carrés 30x30, 40x40 et 60x60 mm, mais également rectangulaires - 20x30, 20x40 mm, etc.. Ils sont achetés pour la construction de structures légères (serres, auvents, belvédères), pour la construction d’éléments porteurs peu chargés (poteaux de clôture, supports, colonnes lumineuses). Des pièces similaires sont également souvent utilisées comme base interne pour les piliers de briques.
• Les variétés “plates” (de 20x40 à 30x80 mm) sont souvent utilisées en génie mécanique. Ces tuyaux sont caractérisés par un rapport optimal de masse et de résistance mécanique.

• Dans la construction d'immeubles, les paramètres opérationnels de toutes les pièces sont de plus en plus exigés, car les éléments de support de 60x60 mm et plus sont pris en charge. Bien sûr, ils se caractérisent par une masse assez importante et ils coûtent cher, mais dans tous les cas, le gain en force justifie pleinement de tels investissements.

Comme vous pouvez le constater, une large gamme de produits laminés le rend très polyvalent - il est difficile de trouver une tâche de construction, pour une solution qui ne pourrait pas être utilisée avec de tels produits.

Conclusion

Après avoir examiné toutes les tailles disponibles et connu le poids de 1 m de la gamme de tubes profilés, nous obtiendrons exactement les informations dont nous avons besoin au stade de la conception de la construction à construire (voir également l'article Tubes en acier inoxydable - Une harmonie de résistance et de beauté).

C'est pourquoi vous devriez lire GOST avant de commencer à travailler. Pour plus d'informations, visionnez la vidéo présentée dans cet article.
