Le diamètre et la hauteur du tuyau au-dessus du toit pour

La garantie qu'un microclimat agréable sera toujours préservé dans une maison neuve réside dans la disposition d'un système de circulation d'air de haute qualité. Mais pour que cette communication fonctionne efficacement, il est nécessaire de calculer correctement la longueur et le diamètre requis du conduit.

Pour effectuer un calcul, vous devez connaître les exigences du système et utiliser l’une des méthodes développées pour effectuer les calculs.

Conséquences d'une mauvaise ventilation

Les conséquences d’un réseau de conduits illettrés peuvent inclure les facteurs suivants:

• Manque d'oxygène dans la pièce;
• Taux d'humidité élevé;
• L'émergence de suie sur les murs de la cuisine;
• Brumisation des vitres dans la pièce;
• La présence de champignons sur la surface des murs.

Afin de construire un système d'évacuation des masses d'air avec leurs propres mains, des produits de deux types de sections peuvent être utilisés:

1. Carré - installé dans la construction d'un type forcé à l'aide de dispositifs spécialisés;

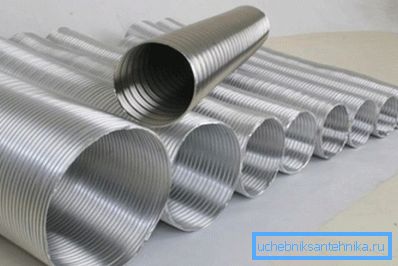

2. Ronde - utilisés pour le montage de systèmes simples. Ce sont les produits scellés les plus durables offrant d'excellentes performances aérodynamiques.

Calcul des paramètres principaux

Les principaux paramètres de ventilation sont le volume d'air fourni et le diamètre des conduites (voir également l'article Câblage dans les conduites: technologie d'installation pour une sécurité maximale).

Volume d'entrée réglementaire

La détermination du volume d'air fourni est effectuée conformément aux exigences de la documentation réglementaire et de l'indicateur de taux de change.

En outre, le volume est déterminé en fonction du type de pièce et de son objectif:

1. Bâtiments résidentiels - 20 cu. m / h (séjour temporaire), 60 cu. m / h (séjour permanent);
2. Dépendances - 180 pi. Cu. m / h

Diamètre des conduits d'air

Pour déterminer les diamètres des éléments du système avec un afflux naturel sans installer d'équipement pour la circulation forcée des flux, des calculs sont effectués sur la base des indicateurs suivants:

1. Section d'un trou d'évent;
2. La zone de la pièce.

Des chiffres plus précis sont obtenus par des calculs complexes.

Caractéristiques de la détermination de la longueur

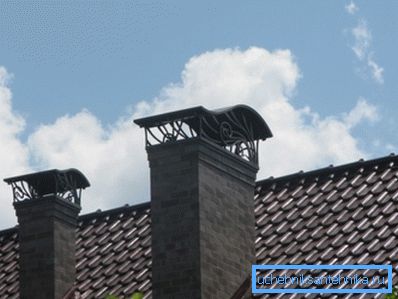

Le paramètre le plus important de cette communication est la hauteur du tuyau de ventilation au-dessus du toit. Il réunit les conduits de ventilation de toute la maison et sert de sortie d’air à l’environnement.

Calculs de table

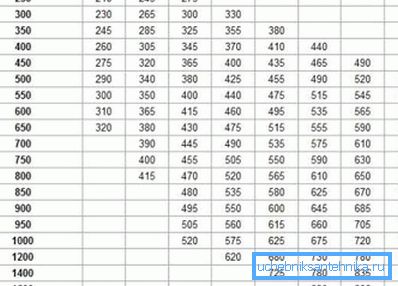

La hauteur du tuyau de ventilation au-dessus du toit selon SNIP est directement proportionnelle à son diamètre et peut être déterminée à l'aide du tableau présenté.

En utilisant ce tableau, il est nécessaire de prendre en compte les points suivants:

• La hauteur de la cheminée au-dessus du toit et de l'évent doit être identique si elles sont proches les unes des autres.. Cela est nécessaire pour empêcher la pénétration de fumée dans l'habitation par les conduits d'air pendant la période de chauffage;

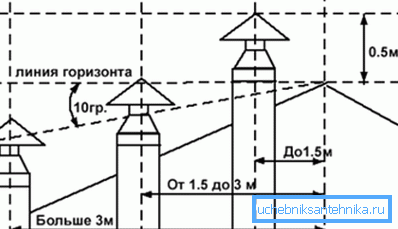

• La hauteur de la conduite au-dessus du faîte du toit doit être supérieure de 0,5 mètre si elle est située à une distance maximale de 1,5 m.;

Faites attention! La même règle s'applique si la sortie est située à une distance maximale de 1,5 m du parapet.

• La conclusion peut être inférieure au niveau du patin s'il est situé à une distance de 1,5 à 3 m;

• Si l'installation est réalisée sur un plafond plat, la hauteur minimale doit être de 50 cm.

Conseil En choisissant à la fois le tuyau lui-même et le lieu de sa sortie à la surface du toit, il est nécessaire de prévoir un niveau suffisant de résistance au flux d'air. Le matériau doit supporter une charge de 40 à 60 kilogrammes par mètre carré. surface, une telle charge est comparable à une tempête de 10 points.

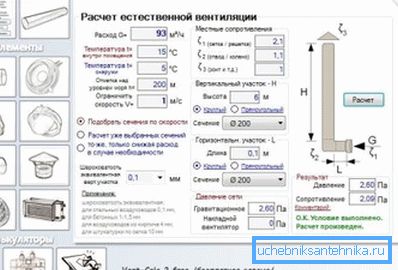

Application logicielle

Tous les calculs nécessaires à la bonne organisation de la ventilation à la maison sont complexes et prennent beaucoup de temps. C'est pourquoi nous avons mis au point des programmes spécialisés qui calculent tout pour vous.

Pour commencer, l'instruction nécessite le calcul du volume optimal d'entrée en fonction de l'objectif de la pièce. Ensuite, en fonction des paramètres de la communication conçue et des chiffres reçus, les paramètres du conduit d’air sont calculés.

Le logiciel effectue toutes les opérations en s’appuyant également sur les paramètres suivants:

• Indices des températures moyennes intérieures et extérieures;
• Paramètres géométriques;
• Indice de rugosité à l'intérieur de la structure, qui dépend du type de matériau;
• Résistance au mouvement des masses d'air.

Le programme permettra d’obtenir des estimations précises du diamètre du conduit qui fera circuler l’air dans l’habitation.

Conseil Lors des calculs, il est nécessaire de ne pas perdre de vue un paramètre tel que la résistance à la circulation locale. Une telle résistance peut être causée par la présence de grilles, de caillebotis et d’autres dispositifs aux bouches d’aération.

En conclusion

Le calcul correct permettra à tout logement de créer un système de circulation des flux d’air capable de maintenir des conditions de vie confortables et de maintenir le niveau requis d’humidité. Le prix d'un tel système sera optimal (voir aussi l'article Raccords pour tuyaux: types et conception).

Une vidéo de cet article ouvrira encore plus de subtilités et de nuances dans le choix du diamètre et de la hauteur de la sortie de ventilation au-dessus du niveau du toit.
