Le volume d'eau dans la conduite et dans le système de

La question de savoir comment calculer le volume d'eau dans un tuyau se pose lors de la conception de différents systèmes basés sur un pipeline. Par exemple, calculez la teneur en eau approximative requise lors de la planification d’un système de chauffage autonome.

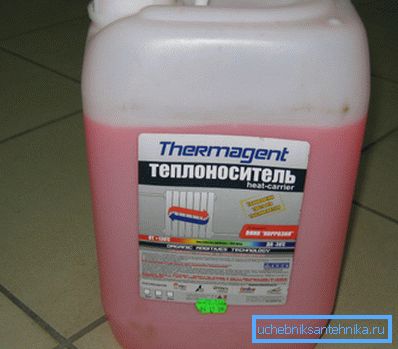

Lorsque le chauffage autonome dans une maison de campagne est presque prêt, vous devez commencer les calculs afin de disposer des données exactes nécessaires pour la sélection du diamètre des tuyaux et du modèle correspondant de l'hydroaccumulateur. Là encore, il est impossible de calculer correctement le volume de fluide dans le tuyau si vous devez ajouter de l'antigel au liquide de refroidissement ou remplir complètement le système d'antigel.

La nécessité de compter correctement l'eau dans le système de chauffage

La question qui se pose est de savoir si le volume d'eau dans le compteur d'un tuyau est si important s'il est possible de verser du liquide dans le système jusqu'à ce qu'il soit rempli jusqu'au cou.

Il s'avère que la nécessité de calculs précis est évidente. De plus, le volume dans certains cas devra être compté non seulement dans les tuyaux, mais également dans les radiateurs de chauffage. Par exemple, lors de la conception d'un système de chauffage, vous devez disposer d'informations précises sur la quantité de liquide de refroidissement afin de sélectionner une chaudière avec les paramètres de puissance appropriés.

L'utilisation de matériel de pompage est une autre raison des calculs corrects. Dans ce cas, il est nécessaire de connaître la quantité de milieu transporté à raison de autant de mètres cubes par unité de temps.

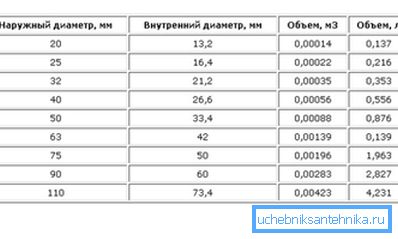

Connaissant la bonne quantité d'eau dans divers tuyaux, vous pouvez choisir non seulement les tailles de tuyau appropriées, mais également la capacité de pompe requise.

Calcul du contenu en liquide de refroidissement dans le tuyau

Bien que vous puissiez utiliser la calculatrice du volume d'eau dans le tuyau, il est préférable de faire ces calculs vous-même (lisez également l'article Diamètres des tuyaux en polypropylène: tout ce que vous devez savoir pour les débutants).

Le fait est que les coûts automatisés sont effectués à l'aide d'algorithmes moyennés, alors que si vous vous comptez vous-même, vous pouvez prendre en compte les caractéristiques de configuration du pipeline et d'autres nuances que le calculateur en ligne ne peut pas prendre en compte.

• Avant de calculer le volume d'eau dans le tuyau, vous devez comprendre que l'espace interne du système de plomberie est un cylindre de grande longueur.
• Sachant que nous devons calculer la capacité du cylindre, nous appliquons la formule connue des leçons de physique: V =? * R? * H, où:

V est le volume du cylindre;

? - 3,14 (nombre de pi);

R est le rayon;

H - hauteur.

• Une autre formule sera utile si vous connaissez l'aire de la base du cylindre: V = S * H, où S est l'aire de la base et H est la hauteur.

Important: Représentant le pipeline sous la forme d’un cylindre allongé, vous devez comprendre que H ne sera pas la hauteur mais la longueur du tuyau, dont la capacité en litres doit être calculée.

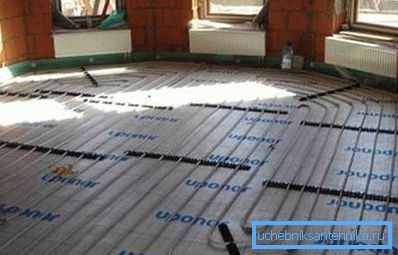

Calcul de la teneur en liquide de refroidissement non seulement dans le pipeline, mais également dans le système dans son ensemble

La question de savoir comment calculer le volume interne des tuyaux séparément du système de chauffage en vaut rarement la peine. Le plus souvent, il est nécessaire d'effectuer un calcul en tenant compte des batteries de chauffage de la chaudière et du vase d'expansion, si cela est prévu dans le système utilisé.

Les instructions pour le calcul dans ce cas sont les suivantes:

• Au stade initial, nous mesurons la longueur du pipeline sans prendre en compte l'hydroaccumulateur (batteries). Après avoir décidé de la longueur, nous considérons le volume selon la formule V =? * R? * H, où «H» sera la longueur que nous avons précédemment mesurée.

Bien entendu, le nombre obtenu sera approximatif, mais la différence entre le volume nominal et le volume de travail du système peut être compensée lorsque celui-ci est rempli de liquide de refroidissement.

• À l'étape suivante, nous examinons la capacité du radiateur de chauffage.

Ce n’est un secret pour personne que des batteries de tailles différentes peuvent être utilisées sur un même chantier, ce qui s’explique par différents paramètres des locaux. C'est pourquoi le calcul n'est pas effectué sur le radiateur dans son ensemble, mais sur chaque section.

Cette méthode est pertinente pour les radiateurs en fonte et en aluminium, généralement divisés en sections. En règle générale, pour remplir chaque section, vous avez besoin d'au moins 1,5 litre et d'au plus 2 litres.

Si vous envisagez d'installer vous-même des batteries bimétalliques ou en acier, nous examinons les paramètres d'emballage ou le produit lui-même.

• La capacité des autres équipements, y compris la chaudière de chauffage et le bac à légumes, est déterminée conformément aux données du passeport ou aux désignations imprimées sur le boîtier.

S'il n'y a pas de documentation d'accompagnement pour le vase d'expansion, vous pouvez remplir ce récipient avec de l'eau, puis vider tout le contenu dans un récipient gradué et en déterminer ainsi le volume.

Important: lors du calcul de la quantité de liquide de refroidissement dans le système de chauffage, vous devez tenir compte du matériau dans lequel les tuyaux sont fabriqués. Par exemple, les parois des produits en acier sont d'un ordre de grandeur plus mince que celles des analogues en polypropylène ayant apparemment le même diamètre.

Caractéristiques de conception des systèmes de chauffage fermés

Nous notons immédiatement que les instructions fournies pour effectuer les calculs ne concernent que les installations de chauffage de type fermé. Après tout, dans les systèmes fermés, la quantité de liquide de refroidissement est caractérisée par la consistance.

Afin de comprendre le comportement de l'eau dans les structures fermées et pourquoi les calculs proposés précédemment étaient nécessaires, considérons le dispositif des modifications les plus courantes du chauffage autonome.

Un système de chauffage autonome est considéré comme fermé dans le cas où la quantité de liquide de refroidissement reste inchangée, et il est entraîné par une pompe de circulation. En règle générale, une telle modification du chauffage est absolument hermétique et le liquide de refroidissement n’est pas en contact avec l’environnement. La pression de l'eau dans le mélangeur varie en fonction de la dilatation thermique, mais est compensée par le vase d'expansion installé séparément.

Cependant, la plupart des chaudières de chauffage au gaz modernes sont équipées de vases d'expansion intégrés, ce qui simplifie grandement la conception et l'assemblage du système dans son ensemble. Dans ce cas, compter séparément le volume du réservoir n'a pas de sens, car la quantité requise de liquide de refroidissement est indiquée dans la documentation du passeport de la chaudière de chauffage.

Conclusion

Nous savons maintenant comment calculer correctement la quantité de liquide de refroidissement dans le système de chauffage et faire en sorte que le coût de fonctionnement de ce système soit acceptable. Certaines questions doivent être clarifiées (voir aussi l'article Le calcul du diamètre d'un tuyau de chauffage est une étape importante de la conception du système de chauffage).

Dans ce cas, regardez la vidéo dans cet article.
