Quel est le pouce de tuyau et le fil de pouce

De plus, dans la désignation des diamètres de tuyaux en pouces, la taille des tuyaux diffère de celle du tuyau conventionnel. C'est souvent déroutant pour les débutants. Ensuite, nous examinons ce qui constitue ce système de calcul, comment il se traduit en millimètres et ce qu'est le pas en pouces.

Informations générales

Le pouce est une unité de mesure qui existe depuis des centaines d'années. De plus, pendant ce temps, elle a changé plus d'une fois.

A titre d'exemple, les types suivants de cette unité de mesure:

• Vienne - 26,3 mm;
• Espagnol (pulgada) - 23,2 mm;
• Mexicain - 23,3 mm.

Je dois dire que cette liste peut être poursuivie à l'infini, par exemple, dans chacun des pays germaniques, il existait sa propre unité de mesure:

• Bavarois;
• Saxon;
• Prussien;
• Badenskaya, etc.

Des mesures similaires existaient même en Chine et au Japon. Par exemple, l’équivalent chinois était de 33,3 mm. Cependant, le 20 mai 1875, la convention métrique internationale est signée en France. L'objectif de ce traité était d'assurer l'uniformité des normes métrologiques internationales.

Une note importante de ce contrat était la reconnaissance d’une unité inadéquate qui n’a rien à voir avec le système métrique existant. En outre, l’OIML a recommandé de retirer ce calcul de la circulation le plus rapidement possible là où il était encore utilisé.

Cette recommandation a été suivie par tous les pays à l'exception des États-Unis, où cette unité est restée l'unité de mesure locale. Il était donc difficile de respecter les exigences de l’OIML dans le reste du monde.

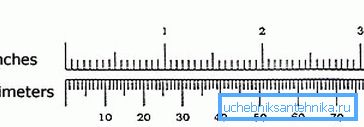

Alors, quelle est cette unité de mesure et comment l'exprimer dans nos unités de mesure habituelles? De nos jours, en se référant à ce terme, la mesure anglaise de longueur est implicite. Il convient de noter qu'il a également changé plusieurs fois. Cependant, depuis la 58ème année du siècle dernier, il est de 25,4 mm.

Il s’appelle «pouce» et son signe commun est des guillemets. Par exemple, 15 signifie 15 pouces, c’est-à-dire 38,1 cm

Comprend le calcul en pouces de tube

Conversion en système de mesure métrique

Si le fabricant spécifie un diamètre de tuyau de 1 pouce, il apparaît alors que le résultat obtenu n'est pas 25,4 mm. C’est là que commence la confusion des artisans du foyer.

Si on considère les caractéristiques techniques d'un tel produit, il s'avère que sa section est égale à 33.249 mm. Le fait est qu’avec la désignation d’un tuyau en pouces, on entend son diamètre extérieur, tandis que celui interne correspond à 22,4 mm.

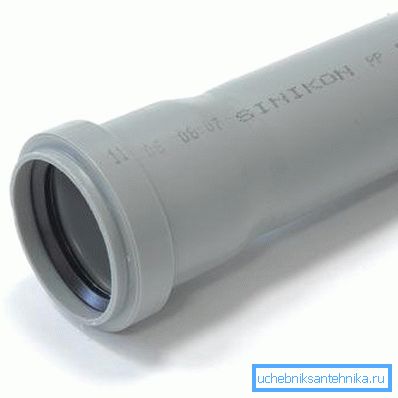

Bien entendu, cette valeur est dans une certaine mesure conditionnelle, étant donné que les produits ont des épaisseurs de paroi différentes, le rapport de leurs diamètres peut être différent. Cependant, il existe encore une certaine uniformité dans cette affaire. Ainsi, si vous convertissez des pouces en tuyaux en centimètres, le tuyau 2 a un diamètre intérieur de ~ 5 cm et un diamètre extérieur de 6 cm.

Toutefois, il convient de garder à l’esprit lors de la conversion de 2 pouces en cm - le tuyau n’a en réalité que 66,4 cm de section.En outre, pour les produits en matériaux différents, la section du système métrique peut être différente en raison de la différence d'épaisseur de leurs parois.

Par conséquent, afin de ne pas vous perdre dans les mesures, il est préférable d’utiliser les données des tables GOST. Nous donnons ensuite le diamètre de tuyau standard en pouces et en millimètres:

Astuce! En l'absence de littérature de référence, la section du produit tubulaire peut être mesurée à l'aide d'un pied à coulisse et obtenir ainsi une valeur métrique.

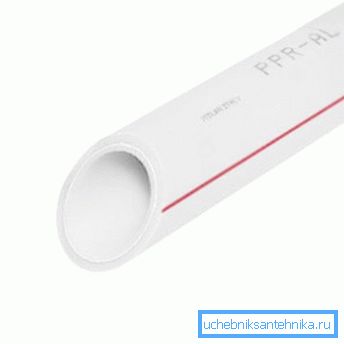

Ainsi, un tuyau de 1 pouce en centimètres peut avoir une section transversale de 3,2 et 3,35. Dans les gros tuyaux, la longueur peut être encore plus grande.

Bien sûr, si le pipeline est monté à partir de pièces identiques, aucun problème ne se posera. Mais, si la conception est combinée avec des pièces en matériaux différents, par exemple acier + plastique, il est nécessaire de demander l’information au tableau pour pouvoir les sélectionner correctement. Dans la littérature de référence, vous pouvez trouver les diamètres de différents types de tuyaux.

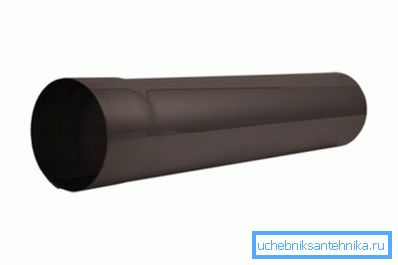

Astuce! Pour la pose de canalisations domestiques domestiques (canalisations d'eau et de gaz), les canalisations les plus couramment utilisées sont 1 1 - 4 pouces, 2 "et 3/4.

Fil de pouce

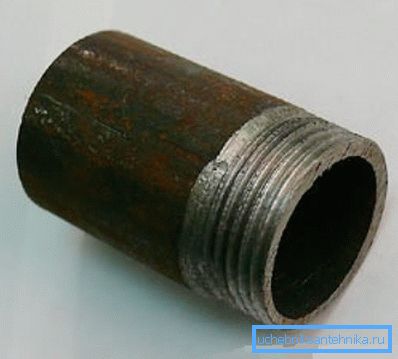

Souvent, le calcul en pouces de tube implique un filetage de tube (cylindrique), qui présente un certain nombre de caractéristiques, par rapport à la métrique. Il est généralement coupé dans des produits de tuyaux en métal, ainsi que dans des raccords en plastique destinés à des tuyaux destinés à des pipelines de type pliable.

Je dois dire que lors de l’installation de pipelines de manière filetée (en règle générale, un tuyau de 1 à 2 pouces - 6 ”), la connaissance du filetage sera également utile.

Ses principales caractéristiques sont les paramètres suivants:

• Étape - la distance entre les fils de coupe. Exigence obligatoire pour l'étape - cohérence sur l'ensemble de la section filetée.
• Diamètre extérieur - est la distance entre les deux points opposés supérieurs, c'est-à-dire situé sur les crêtes des virages.
• Diamètre intérieur - il diffère de l'extérieur en ce que la distance est mesurée non pas du sommet mais des points inférieurs des virages.
• Hauteur du profil - la différence entre les diamètres extérieur et intérieur.

Naturellement, tous ces paramètres sont spécifiés en pouces et non en millimètres. Mais ce n'est pas la seule caractéristique de ce fil.

De plus, il diffère de la métrique par les paramètres suivants:

• La forme de la crête de la bobine. La coupe en pouces a un profil «net» par opposition à la métrique.
• Les paramètres de filetage métrique sont en millimètres.

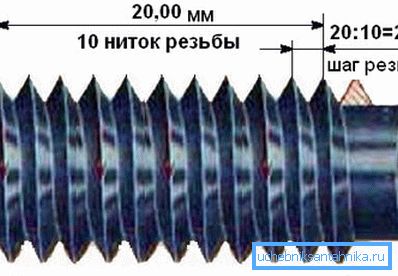

• Le pas de coupe cylindrique est mesuré en filets, c'est-à-dire le nombre de tours (rainures) placés sur un segment de 1 ”. Dans les conduites domestiques, le fil utilisé avec un tel pas:

• 11 fils - correspond à un pas métrique de 2,31 mm;
• 14 fils - correspond à un pas métrique de 1,8 mm.

Dans certains cas, lors de l'installation ou de la réparation d'un pipeline, il peut être nécessaire de mesurer les paramètres de thread. Faites-le vous-même n'est absolument pas difficile, la seule chose dont vous avez besoin est un outil spécial.

Faites attention! Le plus souvent, le diamètre extérieur de la coupe est égal à la section transversale du tuyau.

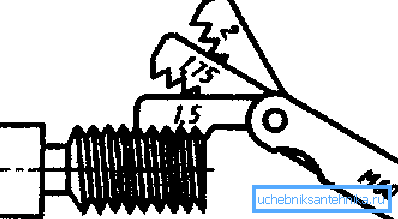

Le diamètre extérieur peut être trouvé en utilisant un pied à coulisse. Pour déterminer le pas des virages, on utilise généralement une jauge - un outil sous la forme d'un ensemble de limes à ongles.

Les instructions pour travailler avec lui sont extrêmement simples:

• Les fichiers sont attachés au fil.
• Si les dents de la plaque coïncident avec le filetage, vous devez voir quelle valeur est indiquée sur la plaque, ce sera une étape de tours en millimètres. Le prix d'un tel outil est assez abordable, ainsi chaque maître de maison peut se le permettre.

Ici, peut-être, toutes les caractéristiques du diamètre et du filetage du tuyau.

Conclusion

Inch est une désignation imprécise du diamètre du tuyau, car elle peut différer selon le type de produit tubulaire. Par conséquent, pour obtenir une valeur précise, il convient de se reporter à la documentation de référence ou d’utiliser des instruments de mesure.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
