Quelle devrait être la pente de l'égout

Pour garantir une élimination normale des eaux usées, la pente du système d’égout à 1 mètre selon SNIP 2.04.01-85 * doit être de 2 cm, mais ces normes s’appliquent aux joints de diamètre 100 mm. En outre, afin d’optimiser l’élimination de tous les déchets solides et d’optimiser les blocages, il convient de respecter un certain ordre pour les virages et les transitions de la colonne montante au plan vertical.

Nous en discuterons ci-dessous, c'est-à-dire que nous examinerons les règles de pose des systèmes d'égouts internes et externes dans une maison privée et / ou un appartement, et vous montrerons également la vidéo présentée dans cet article.

Pose de tuyaux d'égout

Les nuances de la disposition interne

Note Dans l’appartement et dans une maison privée, l’instruction recommande l’utilisation de tuyaux en plastique d’un diamètre de 50 mm et de 100 mm pour le câblage interne. Une section plus grande est utilisée uniquement pour les toilettes, tandis que des tuyaux de 50 mm sont nécessaires pour toutes les autres installations sanitaires. De plus, un diamètre de 32 mm est utilisé pour les machines à laver et les lave-vaisselle.

• Dans l’appartement d’un immeuble à plusieurs étages, le système d’égouts ménagers occupe un espace minimal. Toutefois, la pente du système d’égouts internes doit être conforme aux normes et règles sanitaires., indiqué dans le SNiP 2.04.01-85 * et vous voyez de tels numéros sur l’image schématique avec la signature Optimal biais.

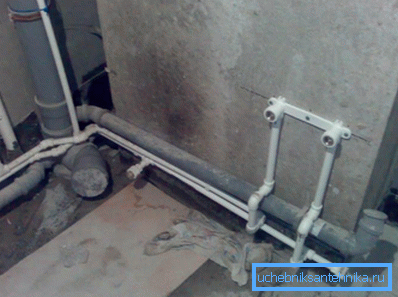

• Dans les appartements, les toilettes sont généralement connectées directement au tee., qui est situé sur la colonne montante, mais parfois (en particulier sur les premiers étages) il est nécessaire d'installer un clapet anti-retour. Dans de tels cas, vous devrez détourner le tuyau de 100 mm horizontalement pour l'insertion de la vanne. Vous ne devez donc pas oublier la pente de 20 mm, bien que le dispositif de verrouillage soit réglé sur un niveau dans une position strictement horizontale.
• Pour les tuyaux de 50 mm, la pente est de 3 cm par mètre linéaire, mais elle peut être augmentée dans les petites sections car dans ce cas, les déchets solides ne sont pas destinés à. Le seul système d'égout dans l'appartement sans pente est un égout de 32 millimètres pour une machine à laver et / ou une machine à laver - il y a une fuite d'eau forcée, par conséquent, le degré de l'appareil n'est pas déterminant.
• Dans une maison privée, les égouts peuvent atteindre plus de 4 mètres. Ils doivent donc être révisés de manière à éliminer les obstructions éventuelles.. En outre, devrait être évité tourne 90? - Pour ce faire, il est préférable d'utiliser deux pièces de coin de 45? chacune. Rotation 90? Il est optimal uniquement pour les risers lorsqu'ils se déplacent dans un plan horizontal. Également des raccords pivotants pour 90? pertinent dans l'appartement pour les tuyaux de 50 mm et 32 ​​mm - les distances sont courtes et la possibilité de blocage est donc minimale.

Câblage externe

Passons maintenant au tracé dans la cour, où la pente maximale du système d'égout externe est exactement la même que dans la pièce et dépend directement du diamètre des tuyaux. En règle générale, pour une utilisation privée, une section transversale de 100 mm et 150 mm est appliquée, ce qui signifie que la pente optimale sera de 2,0 cm et 0,8 cm, et la maximale - 2,5 cm et 1,3 cm, respectivement. Il convient de rappeler que le prix du matériau ici n’a absolument aucune valeur.

Note La qualité de l’installation des communications dépend de la question de la pente d’un système d’égout. Le fait est que si la pente est inférieure à la norme, la faible pression de l'eau qui s'écoule par gravité ne pourra pas éliminer les déchets solides (excréments) et si le taux est trop élevé, l'eau n'aura tout simplement pas le temps de le faire. Il s'avère que dans les deux cas, un gâteau se formera sur les parois internes du tuyau et des obstructions dans les virages.

En ce qui concerne les virages, il existe également des raccords utilisés pour 32? et 45 ans, mais pour avoir 90 ans? utiliser deux connexions angulaires de 45?. Comme dans la pièce, le montage est de 90? pertinent uniquement pour la colonne montante lors du passage à un plan horizontal.

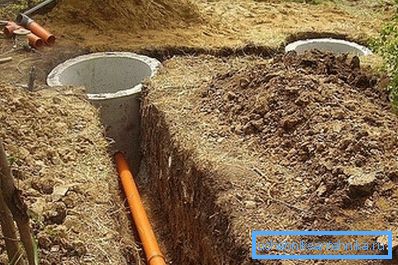

La profondeur de la tranchée dans ce cas dépendra de deux facteurs: il s’agit du point de gel maximal du sol dans la région et de la distance entre la maison et la fosse septique.

Par exemple, si le point de congélation se situe à une profondeur de 70 cm, à la sortie du bâtiment pour un tuyau de 100 mm, la tranchée aura 90 cm (10 cm par diamètre et 10 cm à une distance du niveau critique). Mais les eaux usées sans pente ne peuvent donc pas être, si la distance à la fosse septique est de 20 m, alors la fosse septique, cette profondeur sera de 70 + 20 * 2 = 110 cm.

De plus, il devrait y avoir un coussin de sable au fond de la tranchée - cela permet de poser à un certain niveau et de répartir uniformément la surface de la conduite sur le sol. Par conséquent, la profondeur approximative de la tranchée (sans coussin de sable) doit être d'au moins 5 à 10 cm de plus.

Lors de l'aménagement d'une zone suburbaine, la pente du système d'égout pluvial selon SNiP dépend également du diamètre des tuyaux et est conforme aux normes et règles spécifiées ci-dessus. Ici aussi, il est nécessaire d’observer la profondeur du joint et, comme les précipitations sont généralement associées aux installations sanitaires domestiques, il est obligatoire d’installer un clapet anti-retour d’égout.

Si la tempête se présente sous la forme d’une gouttière, la pente doit être d’au moins 5-10 mm par mètre linéaire, sauf s’il existe une grille de protection au-dessus, comme sur la photo ci-dessus. S'il n'y a pas de protection et que des débris (feuilles) peuvent pénétrer dans la goulotte, la pente doit être augmentée à 2 cm.

Conclusion

En observant la pente maximale et minimale des eaux usées lors de son installation, vous pouvez obtenir un bon écoulement d'eau des salles de bain, ce qui empêche également l'apparition d'odeurs désagréables. En outre, ne réduisez pas le diamètre du tuyau le long du ruissellement - cela pourrait entraîner des obstructions.
