Section transversale du tuyau: calculs et formules

Lors de la fabrication de pipelines à des fins diverses, il est très important de choisir la bonne capacité de la structure en fonction de la pression dans le pipeline. Cependant, ce paramètre dépend très souvent du diamètre des matériaux utilisés, mais une valeur complètement différente est utilisée dans presque toutes les tables. C’est pourquoi la question du calcul de la section d’un tuyau est très intéressante pour les concepteurs modernes.

Données initiales et calculs

Pour commencer, il faut dire que la conception de produits de ce type est en réalité un cylindre. Compte tenu de cela, et devrait sélectionner des formules spéciales qui sont connues du cours initial de la géométrie.

Cependant, il convient de noter que le calibre des tuyaux ronds selon GOST est très diversifié et que cela doit être pris en compte lorsque vous travaillez avec des données.

Formules

• Habituellement, l'aire d'un cercle est trouvée en utilisant la formule S =? • R².

• Dans ce cas, la lettre R implique le rayon du tuyau lui-même et la lettre? est une constante égale au nombre 3.14.
• Cependant, une telle formule pour la section d’un tuyau permet d’obtenir des données sur les murs eux-mêmes, ce qui ne peut être utile que pour la ventilation des trous de passage. Pour estimer le débit, nous avons besoin de calculs complètement différents.

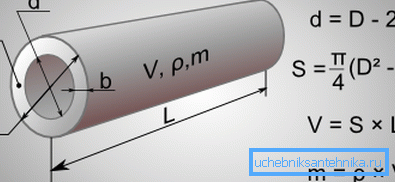

• Compte tenu de toutes les caractéristiques des matériaux utilisés, il est nécessaire d’obtenir la surface de la section vivante du tuyau, où l’épaisseur des murs est également prise en compte. Cette formule ressemble à ceci: S =? • (D / 2-N) 2

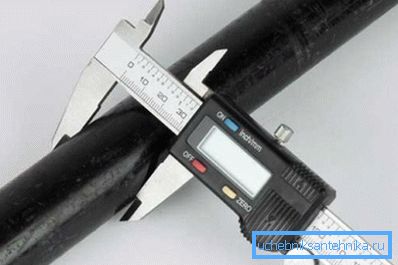

• Dans cette situation, la lettre D indique le diamètre extérieur du produit, ce qui est facile à mesurer avec une règle ou en regardant les spécifications. La lettre N signifie l'épaisseur de la paroi du tuyau. Ceci est souvent déterminé par la gamme de tubes en acier de section transversale circulaire. Cette valeur peut également être obtenue à partir des spécifications ou avec une règle.

Astuce! Certains concepteurs utilisent des nombres pour obtenir des données plus précises? avec un grand nombre de décimales. Cependant, même pour les systèmes particulièrement critiques, une valeur de 3.1415926 est utilisée.

Les programmes

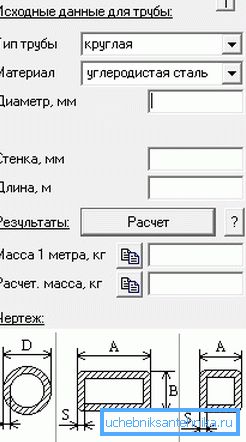

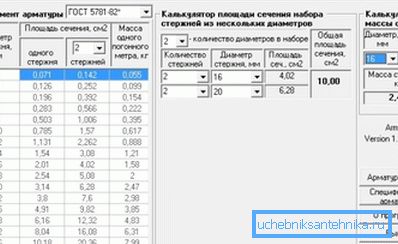

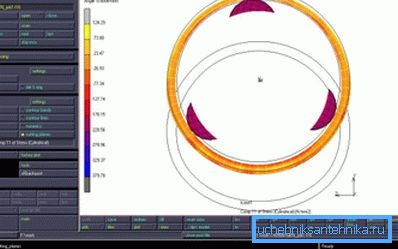

Dans la construction moderne, le calcul de la surface d'un tuyau circulaire est effectué à l'aide d'un logiciel spécial. Habituellement, les maîtres utilisent des calculatrices complètes, ce qui permet d’obtenir une variété de données, l’ensemble du système étant affecté à des tubes. Cependant, il existe également des programmes développés uniquement pour obtenir ces données.

La plupart de ces calculatrices sont conçues pour être utilisées sur toutes les plates-formes. Elles peuvent même être installées sur un téléphone portable afin de pouvoir connaître la section transversale de la conduite pour le chauffage directement sur le lieu de travail sans recourir au calcul automatique.

Il convient de noter que ce type de logiciel peut être développé par diverses sociétés. Par conséquent, avant de commencer à l'utiliser, vous devez vous assurer qu'il utilise un système de mesure métrique. Sinon, vous pouvez obtenir le moment de résistance de la section transversale du tuyau ou d'autres données en unités qui devront être traitées ultérieurement.

Astuce! Avant d'utiliser de telles calculatrices, il est nécessaire de faire leurs tests pour s'assurer que les calculs sont corrects. Certains logiciels de ce type sont assemblés à la hâte et ne répondent pas à toutes les exigences requises.

Domaine d'utilisation

• Tout d’abord, les paramètres obtenus servent à établir le débit d’eau dans un tube rond. Ceci est très important lorsque vous travaillez avec des liquides ou des gaz coûteux, pour lesquels le pipeline est en cours.

• On pense que le calcul de la quantité d'eau sur la section transversale de la conduite est le plus précis et qu'avec une valeur de pression connue, toutes les données nécessaires sur le système peuvent être obtenues.. Il est souvent utilisé dans la production et dans la création de systèmes de refroidissement.
• Si le système est créé de vos propres mains à des fins domestiques, il n’est pas nécessaire de connaître ces paramètres.. Cependant, avec une plomberie ramifiée, de tels calculs peuvent être utiles. (Voir aussi Disposition des tuyaux: fonctionnalités.)

• Il est à noter qu'il ne suffit pas de connaître toutes les données nécessaires, il faut également pouvoir les appliquer.. Par conséquent, il vaut la peine de faire appel à des spécialistes pour des projets complexes, même si leur prix est parfois assez élevé.
• Il faut dire que, dans certains cas, il est nécessaire d’utiliser des matériaux de section strictement définie.. Ceci est requis par le manuel d'installation, en fonction des caractéristiques des points de consommation ou des caractéristiques finales requises de l'ensemble du système. (Voir aussi l'article Système d'égouts: caractéristiques.)

Astuce! La plupart des travaux impliquant l'utilisation de tuyaux sont basés sur certaines normes et GOST. Par conséquent, avant de commencer la conception, il est nécessaire d’examiner en détail tous les paramètres nécessaires et de sélectionner le matériel approprié.

Conclusion

Après avoir étudié en détail la vidéo dans cet article, vous pouvez obtenir plus d’informations sur ce matériau et sur la méthode permettant de déterminer ses dimensions. En outre, compte tenu de l’article cité ci-dessus, il convient de conclure qu’il est préférable de se procurer immédiatement le logiciel approprié plutôt que de faire tous les calculs vous-même.
