Traverses de tubes profilés: systèmes efficaces nécessitant

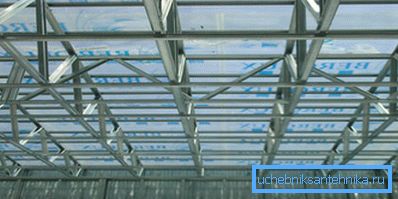

Avec une grande surface de construction, des locaux, des installations, le toit doit avoir une construction très fiable et durable. La meilleure option consiste à utiliser dans ce cas des chevrons en tube métallique. Leur conception sera solide, durable et économique et pourra s’étendre sur n’importe quelle longueur. Le calcul de la ferme à partir du profilé est la condition la plus importante pour sa bonne installation.

Caractéristiques de conception

Les tubes de cette catégorie sont fabriqués par laminage, puis par traitement du métal à l'aide de machines spéciales.

Par type de section, les produits de profil sont divisés en:

• ovale;
• rectangulaire;
• carré

Au départ, les produits profilés sont ronds. Lorsqu'ils sont traités avec de l'acier laminé à chaud ou à froid, les tubes acquièrent la forme nécessaire.

Les produits profilés en métal ont des tailles différentes. Leur section minimale est de 15-15 mm et maximale de 45,5 cm, l’épaisseur de la paroi est de 1,12 mm et leur longueur moyenne est de 6,12 m.

Les principaux éléments de la ferme en acier:

• des ceintures qui jouent le rôle du contour;
• étagères;
• contreventement;
• attelle de base.
• attaches: mouchoirs, soudure, rivetage, boulons, etc.

Types de fermes

L'instruction indique que les fermes assemblées à partir de tuyaux profilés sont divisées en deux types.

1. Le premier de ceux-ci sont des systèmes dans lesquels toutes leurs parties sont connectées dans le même plan.

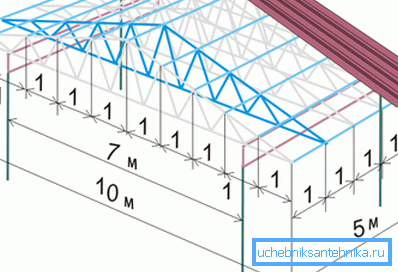

2. Dans les bâtiments du second type, la ferme est suspendue et comprend les ceintures inférieure et supérieure.

Le choix de l’un ou l’autre type de systèmes de fermes dépend des éléments suivants:

• charges sur le produit;
• structures d'inclinaison;
• points de chevauchement;
• longueur de la travée

Angle d'inclinaison

En fonction de l'angle d'inclinaison, il existe les fermes typiques suivantes.

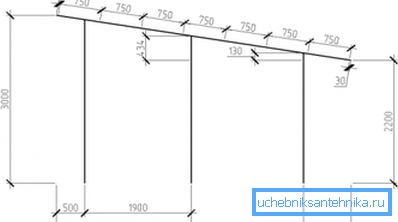

1. Construction avec un angle de pente de 22/30 °. La meilleure option lors de la construction d'un petit chevauchement. Dans ce cas, la configuration triangulaire est la meilleure. Pour déterminer sa hauteur, il est nécessaire de diviser la longueur de la plage par 5. Le principal avantage d'un tel analogue est sa petite masse.

Faites attention! Lorsque la longueur de la travée est supérieure à 14 m, il est préférable de privilégier la ferme avec des entretoises placées haut / bas. Un panneau de 1,5 / 2,5 m de long est monté sur le dessus de la structure.Un système similaire à treillis comporte deux courroies avec un nombre pair de panneaux.

Lorsque la fabrication de fermes à partir d'un tube profilé, dont la longueur dépasse 20 m, est réalisée, celles-ci sont installées à l'aide de structures de sous-traitants. Lier leurs colonnes de soutien.

1. Si le toit a une pente de 15/22 °, la hauteur de la ferme est déterminée en divisant la longueur de la travée par 7. La longueur de tels systèmes ne doit pas dépasser 20 m Si vous devez augmenter la hauteur de la structure, la ceinture inférieure est cassée.
2. Lorsque la pente du toit, inférieure à 15 °, produit trapézoïdal monté. Sa hauteur est déterminée en divisant la longueur de la travée par le nombre 7/9. Sa valeur exacte dépend de la valeur spécifique de la pente.

Forme de construction

Selon la configuration du système de treillis de tuyaux profilés sont divisés en types suivants:

• pistes simples dont le prix est le plus bas;
• dessins de pignon;
• fermes droites;
• structures arquées.

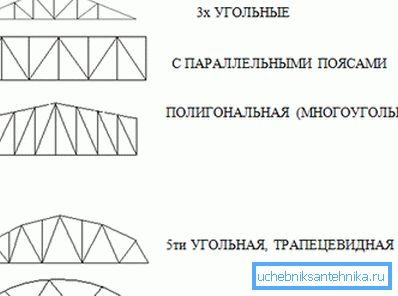

Le contour de la ceinture

Les fermes avec une ceinture parallèle ont de tels avantages:

• facilité d'installation, du fait que la plupart des éléments sont identiques;
• la longueur de la ceinture de la pipe et obreshetki la même chose;
• le nombre de joints est minime;
• la conception est standard (unifiée);
• peut être utilisé pour les toitures souples.

Lors de la fabrication de fermes à simple face à partir de tuyaux de vos propres mains, vous bénéficierez des avantages suivants:

• noeuds durs et durables;
• absence d'éléments excessivement longs au centre de la structure;
• le coût de la construction.

Les structures polygonales ont leurs propres caractéristiques:

• ils sont utilisés pour des bâtiments d'une masse importante;
• lors de la construction des fermes, les tuyaux sont utilisés de manière économique;
• les inconvénients de ce type de ferme - la complexité et la complexité de l'installation.

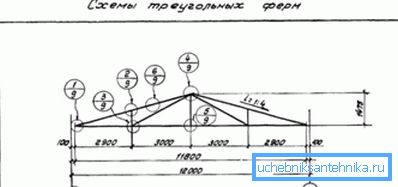

Les structures triangulaires sont faciles à installer. Ils sont utilisés pour les toits à forte pente. Parmi les inconvénients, on peut noter la complexité des unités de support de fabrication et le coût élevé des matériaux.

Fermes de caisse est divisé en les variétés suivantes.

1. Réseau triangulaire. Il est généralement utilisé dans les structures à côtés parallèles, moins souvent dans les analogues de forme triangulaire ou trapézoïdale.
2. Le type de tournage en diagonale est laborieux et coûteux en raison du coût élevé des matériaux.
3. Les treillis des formes originales sont équipés en tenant compte des caractéristiques et des tailles des fermes.

Calcul de la ferme

1. Avant de calculer la batterie de serveurs du profil, déterminez son schéma. Indiquez-y la dépendance de la longueur de la structure par rapport à l'angle de la pente du toit.
2. En faisant le schéma, sélectionnez les contours des courroies. Ils dépendent de l'objectif de la ferme, du type de toiture et de l'angle de la pente.
3. Ensuite, déterminez les dimensions de la structure. En choisissant sa longueur, considérez l’angle futur du toit. La hauteur dépend du type de sol, de la possibilité de livraison de la ferme et de sa masse.
4. Si la longueur de la structure est supérieure à 36 m, calculez la portance de la construction.
5. Décidez des dimensions des panneaux. Faites ceci en fonction des charges qui affecteront le produit. Lors de la conception d'une forme triangulaire en treillis, l'angle d'inclinaison doit être égal à 45 °.

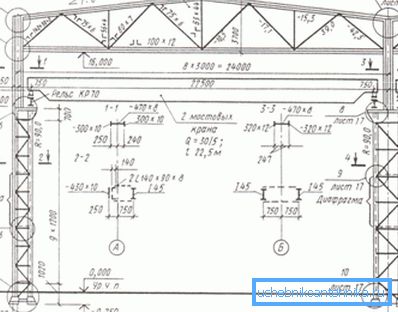

6. La dernière étape est la détermination de la distance entre les nœuds. Suivant est un dessin de la structure.

Quelques astuces

Les résultats de la conception dépendent de l'angle d'inclinaison du toit.

1. Si c'est 6/15 °, une ferme trapézoïdale devrait être choisie. Sa hauteur doit être rapportée comme 1: 7 ou 1: 9 à la longueur de la travée. Si, selon le projet, la hauteur des plafonds (grenier, grenier) devait être supérieure, des structures polygonales sont construites.
2. Pour les structures à inclinaison unique avec un angle d'inclinaison de 6/10 °, il est préférable de préférer leur forme asymétrique.
3. Lorsque la pente du toit est de 15/22 °, la hauteur au niveau de la ferme doit être appelée 1: 7 par rapport à la longueur de la travée. Si vous devez augmenter la hauteur du plafond, une ceinture inférieure cassée est montée.
4. Si la pente du toit est de 22/30 °, des fermes triangulaires sont construites. Leur hauteur ne doit pas dépasser le cinquième de la longueur de la travée. (Voir également l'article Arbor à partir d'un profilé: fonctionnalités.)

Faites attention! Pour la conception de la structure et avant de souder la ferme à partir du tube profilé, veuillez lire le SNIP N ° II / 23/81, le code décrit les règles relatives aux structures métalliques. Le SNiP n ° 2.01.07 / 85 devrait également être étudié, le document abordant le sujet des charges et des impacts.

Fabrication

1. Pour l'assemblage ou la fixation de pièces, utilisez des angles ou des pointes appariées.
2. Lorsque vous montez le haut des courroies, prenez 2 coins en T ayant des côtés de longueurs différentes. Fixez-les entre eux avec des lattes plus petites.
3. Pour relier la partie inférieure des ceintures, appliquez des angles qui ont le même côté.
4. Pour la production de fermes longues et volumétriques, utilisez des plaques de plafond comme fixateurs. Pour répartir la charge uniformément, utilisez une paire de barres de canal.

1. Contreventement monté en diagonale à un angle de 45 °, crémaillères - à 90 °. Pour les assembler, utilisez les coins en forme de croix ou de T avec les mêmes côtés. Fixez-les avec des plaques.
2. Des marques engagées pour l'installation de fermes soudées holistiques.
3. Pour faciliter la construction avec une pente réduite, utilisez des grilles supplémentaires.
4. Lors de la mise en place d'une construction longue, seul un nombre pair de panneaux doit être installé.
5. L'écart entre les deux exploitations ne devrait pas dépasser 1,75 m.

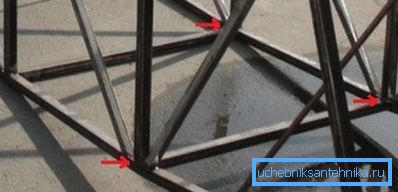

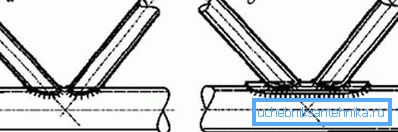

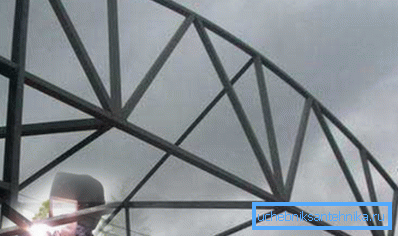

1. Lorsque l’assemblage des assemblages à l’aide du pointage se termine, le soudage des fermes à partir d’un tuyau profilé commence. Vous pouvez le faire automatiquement ou manuellement. À la fin de la soudure, toutes les coutures sont nettoyées. (Voir également l'article Pipe-Weld Pipe: Features.)
2. Au stade final, le produit est recouvert d’un composé anticorrosion, puis d’une peinture.

Conclusion

Les systèmes assemblés à partir de tuyaux profilés constituent la base optimale pour la toiture d'objets volumineux et longs. Ils sont complexes et nécessitent des calculs minutieux avant l’installation. La vidéo dans cet article contient des informations supplémentaires sur le sujet abordé.
