A quoi sert une vanne d'égout?

Dans le secteur privé et dans les bâtiments à plusieurs étages, ils ont souvent recours à un dispositif tel qu'une vanne sur une canalisation d'égout, ce qui est utile en cas d'inondation des eaux usées par la pluie, de fonte des neiges, ou en cas de force majeure résultant de catastrophes naturelles. Mais un tel gadget n’est pas une condition préalable à l’équipement du système de gestion des déchets, il n’est installé que dans les cas où le danger d’une contre-pression existe réellement, ce qui dépend de divers facteurs. Ci-dessous, nous parlerons du système de cette protection, de l’installation, des conditions, ainsi que de la vidéo de cet article.

Vanne d'arrêt

Principe de fonctionnement

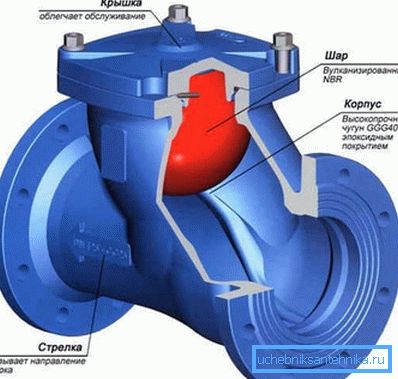

• Les robinets, semblables à celui que vous voyez sur l'image du haut, sont installés sur des tuyaux d'égout horizontaux et, si nous parlons de logement et de services publics, ils le montent dans les sous-sols des maisons.. Le principe de fonctionnement est simple: si l’eau coule dans le sens de la flèche qui se trouve sur le corps, elle soulève la bille de verrouillage qui se déplace le long du canal (on peut le voir sur la figure). Dans les cas où une contre-pression se produit, la balle tombe simplement dans ce canal et verrouille le tuyau dans une direction.

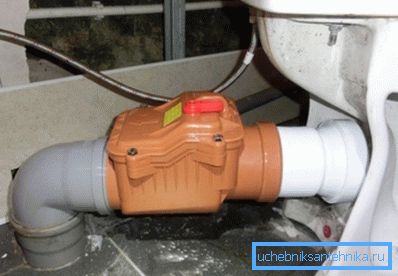

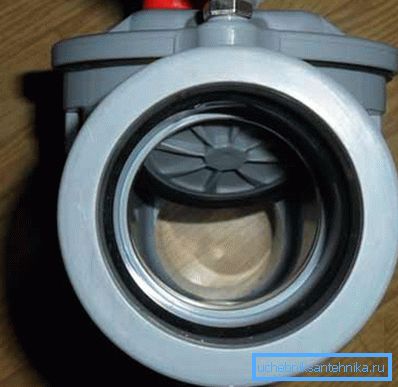

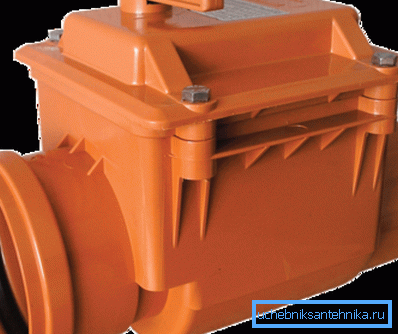

• Exactement la même fonctionnalité, mais un système quelque peu différent de la constipation a un dispositif en plastique, qui est également destiné à une installation horizontale et est parfois même monté dans une pièce à proximité de la cuvette des toilettes.. Ce robinet d’évacuation des eaux usées a un dispositif assez simple: c’est une plaque en plastique avec un joint en caoutchouc (1), qui est maintenue sur le levier (2) et, de plus, elle a un couvercle pour la révision (3). Avec une pression d'eau sur la plaque dans le sens de la flèche sur le corps, la plaque monte sur un levier comme une trappe, mais si une contre-pression est créée, la plaque tombe et bloque le passage.

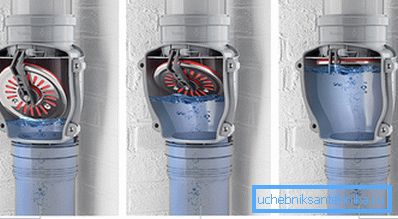

• La vanne d’égout verticale fonctionne de la même manière que la vanne horizontale, où il y a une plaque mobile avec un joint en caoutchouc fixé sur le levier. Vous pouvez voir le cycle de verrouillage du passage sous pression par le bas. Un tel dispositif est utilisé pour les risers.

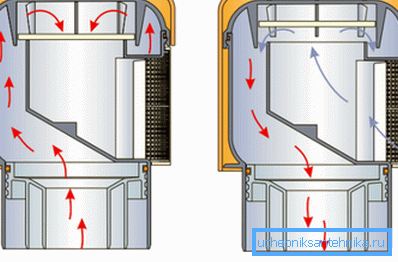

• L'aérateur du réseau d'égouts ou, comme on l'appelle aussi, le reniflard d'échappement des eaux usées sert à alimenter et à retenir l'air dans le tuyau d'évacuation des eaux usées et son élément principal est une tige ou une membrane (selon la modification). Le principe de fonctionnement de cet appareil est assez simple: lorsque l'eau est drainée, l'air dans le système est dilué et la membrane s'ouvre légèrement, permettant à l'air extérieur de rétablir la pression. Une fois la pression stabilisée, la membrane se referme.

Quand c'est nécessaire

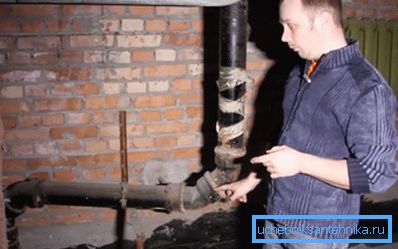

Parlons d'abord de l'appartement situé dans un immeuble de grande hauteur et imaginons que nous sommes au premier étage. Une colonne d’égout de tous les étages descend au sous-sol ou au sol technique, où elle passe du plan vertical au plan horizontal, et les raccords d’angle sont installés avec une rotation douce pour éviter les obstructions, mais cela arrive parfois. En cas de blocage, les eaux usées des étages supérieurs n’ont nulle part où aller et elles remonteront par les toilettes, la salle de bain, le lavabo, etc. (loi des vases communicants).

Note Si le premier étage est bouché, l'eau montera au deuxième étage, mais il n'y aura probablement pas de débordement, car la colonne d'eau poussera le blocage résultant avec sa masse.

Pour éviter de telles conditions extrêmement déplaisantes, une vanne d’arrêt horizontale ou verticale est installée. Le problème principal est son encombrement. Néanmoins, une telle protection est nécessaire, mais si vous l’installez sur la colonne montante, elle ne vous apportera rien car le danger réside précisément dans la pression provenant des étages supérieurs, ce qui signifie que le dispositif de verrouillage doit s’effondrer à la sortie de la colonne montante, comme sur la photo du haut. Mais cette option ne protège qu'un seul bloc sanitaire et ne convient que dans les cas où il n'y a pas d'autres robinets d'égout pour les éviers, les baignoires, etc.

Par conséquent, dans ce cas, vous avez deux options: la première consiste à installer un clapet antiretour sur la toilette et l’autre sur la sortie pour les salles de bains restantes, et la seconde consiste à installer un dispositif sur le té de distribution situé sur la toilette et les autres nœuds. Comme vous le comprenez, les deux options occuperont beaucoup de place - dans le premier cas, deux voire trois gadgets volumineux, et dans le second - vous devrez augmenter la distance qui vous sépare de la colonne montante pour établir un lien avec la distribution en té (quad) et aucune instruction ne vous aidera ici - vous devez rechercher une sortie. sur leurs propres.

Il est un peu plus facile d’équiper une telle protection dans le secteur privé - même si vous avez une maison sur plusieurs étages et que les salles de bains sont à tous les niveaux, alors c’est votre problème et rien d’autre - après tout, vous ne drainerez pas l’eau de l’étage supérieur lorsque le système d’égout est bloqué dans votre maison. Mais négocier avec les voisins des étages supérieurs est parfois pratiquement impossible, ne serait-ce que parce qu'ils ne seront pas chez eux à un moment donné.

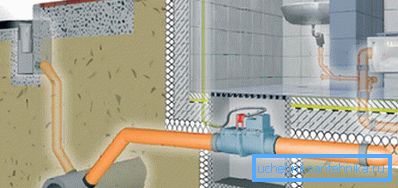

Par conséquent, le secteur privé vous permet de monter un dispositif de verrouillage de tout type - à membrane ou à bille, vertical ou horizontal - l’important est qu’il coupe le nœud de distribution. Cela peut être fait sur le sol technique (s'il y en a un), ou vous pouvez équiper un puits d'inspection spécial pour la constipation dans les égouts, où vous pouvez effectuer la maintenance en nettoyant le ballon ou en déposant la membrane du gâteau. Bien sûr, le coût d'un tel équipement est environ cent ou deux cents fois plus élevé (selon la modification) que le prix d'un té pour un centième tuyau d'évacuation des eaux usées, mais votre tranquillité d'esprit en vaut la peine.

Note Dans cet article, nous avons accordé peu d’attention à la vanne d’égout, mais c’est uniquement parce que nous pensions que son installation n’était pas aussi importante que celle d’une vanne d’égout. L'aérateur est souvent installé de manière à éliminer le bruit qui se produit lors de l'évacuation de la dilution de l'air dans le tuyau, de sorte qu'il n'a pas beaucoup de valeur technique.

Conclusion

Inséré dans le système d'égout d'un clapet anti-retour (vertical ou horizontal), ainsi que d'un aérateur, vous pouvez toujours le faire vous-même, mais vous devez faire attention à la flèche sur le corps, indiquant le sens de l'écoulement. En termes techniques, l'installation est similaire à toutes les installations.
