Anneaux en béton pour eaux usées: sélection et utilisation

Les puits d'égout en béton armé sont des caractéristiques de performance pratiques et tout à fait acceptables. Ils sont simplement assemblés à partir d’éléments typiques et c’est grâce à cette simplicité que ces dessins ont acquis une telle popularité.

Dans notre article, nous décrirons comment les bagues sont fabriquées et étiquetées pour organiser ces puits, et nous décrirons également en détail la méthode de leur installation de nos propres mains.

Articles préfabriqués

Caractéristiques et caractéristiques de la production

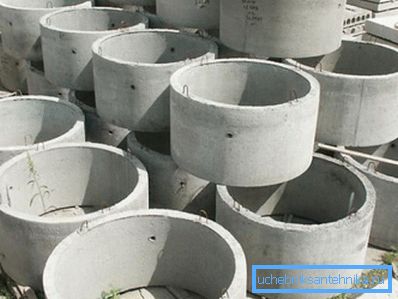

Les anneaux de béton pour l'assainissement sont des produits à la pièce à partir desquels l'inspection et les puits d'inspection permettent d'accéder aux pipelines souterrains. En outre, les fosses septiques, les puits d’alimentation en eau et d’autres ouvrages sont parfois assemblés à partir d’éléments annulaires (voir également l’article Chemins d’égout en plastique: types et champ d’application).

Le procédé de fabrication de ces pièces n’est pratiquement pas différent de la technologie de coulée d’autres blocs de béton:

• Conformément aux exigences de GOST, le béton utilisé est une matière première de qualité non inférieure à B25. La résistance au gel du produit doit être de 100 cycles ou plus, et la perméabilité à l'humidité est prise au niveau de la classe W4.
• Une armature en acier est introduite dans le béton pour donner de la rigidité à la pièce. Dans les armatures, il est permis d'utiliser des aciers laminés à chaud des classes de A-І à A-, ainsi que des nuances spéciales At-IIIC ou At-IVC.

Le processus de production est le suivant:

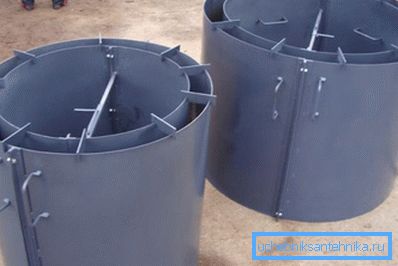

• Le coffrage est fixé à l'armature.
• Le coffrage est rempli de béton.
• Le matériau est soumis à un compactage vibratoire qui contribue à améliorer la résistance mécanique et la résistance à l'eau de la pièce.
• Ensuite, le séchage primaire du produit a lieu, après quoi le décapage est effectué.
• À l'avenir, les bagues pourront être soumises à un traitement autoclave à la vapeur chaude, ce qui assurera une accélération du durcissement.

Faites attention! Comme dans le cas des autres produits en béton armé, le prix des anneaux d'autoclave est plus élevé, mais ils ont une longue durée de vie et une marge de sécurité.

En plus des anneaux, d'autres parties des puits d'égout sont également réalisées à l'aide de cette technologie: fonds, verrous, couvercles, éléments supplémentaires, etc.

Marquage et tailles principales

Si vous avez besoin d'un puits d'égout en béton préfabriqué, vous devez tout d'abord choisir la taille appropriée de l'anneau. Pour faciliter cette tâche, il est utile de comprendre le marquage de telles pièces.

Selon les normes que nous avons adoptées (GOST 23009 et documents connexes), chaque anneau est identifié par un code composé de plusieurs groupes de lettres et de chiffres:

• Premièrement, un index alphabétique indiquant le type de produit est mis, et la taille du diamètre interne en décimètres est également indiquée. Par exemple, KC10 est un "anneau mural d'un diamètre de 1 mètre".
• Ceci est suivi par un index numérique indiquant la hauteur (également en décimètres).
• Le troisième groupe de caractères est utilisé pour les marques spéciales. Par exemple, la désignation "P" indique que la production a utilisé du béton de faible perméabilité.

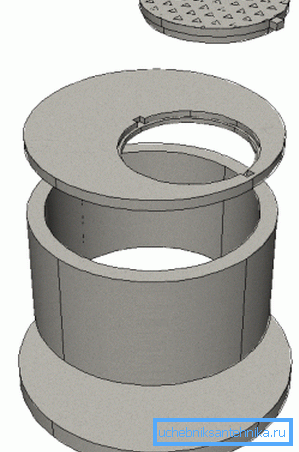

En outre, le marquage peut être utilisé de telles pièces de marquage du puits:

• Anneau mural - COP.
• Anneau de soutien - KO.
• Extra ring - CD.
• Plaque inférieure ou inférieure - lun.
• Plaque de base - logiciel, etc.

Ci-dessous, nous fournissons un tableau dans lequel sont répertoriées les dimensions et la masse des pièces les plus "en fonctionnement", à partir duquel un puits d'égout G & B est assemblé:

Faites attention! La nomenclature complète est très étendue et vous permet de ramasser des articles pour presque toutes les tailles et configurations du puits.

Processus d'auto-assemblage

Si vous décidez de transformer des parties en béton (neuves ou usagées - vous pouvez également les utiliser) en fosse septique, puisard ou regard, il est intéressant d’explorer les travaux d’installation. À première vue, il n’ya pas d’astuce particulière ici, mais un débutant doit faire attention à un certain nombre de moments inattendus.

Ainsi, les instructions pour la construction de structures d'égout sur la base d'anneaux préfabriqués seraient les suivantes:

• Pour commencer, nous calculons le volume de capacité dont nous avons besoin, puis nous déterminons le nombre et les dimensions des pièces appropriées.. En règle générale, les produits de ce type sont entièrement utilisés, sans sous-coupe (trop gênante). Par conséquent, pour obtenir une frappe «taille» précise, des bagues de finition supplémentaires de faible hauteur sont achetées.
• Ensuite, vous devez décider si nous allons creuser l'excavation à la main avec un outil de tranchée ou louer une excavatrice.. Dans le second cas, les coûts augmenteront d'un ordre de grandeur, mais le travail sera effectué beaucoup plus rapidement.

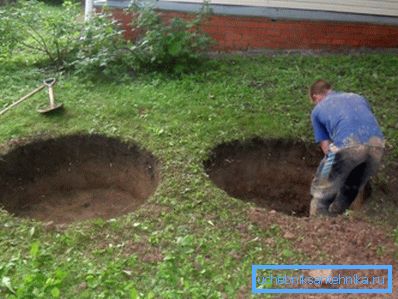

• Si nous décidons que nous pouvons le manipuler avec des pelles, nous creusons d’abord une fosse jusqu’à la profondeur d’un anneau.. Nous installons la pièce dans la fosse, puis graduellement nous commençons à l’approfondir, en abaissant les bords dus au sol excavé.

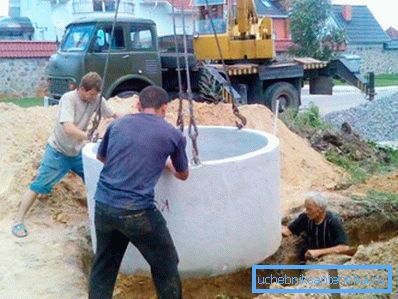

Astuce! Il est préférable de déplacer les anneaux à l'aide d'un camion-grue, car même deux ou trois d'entre nous seront capables de faire face à une telle masse. Et si vous essayez de rouler - il y a un risque que la pièce se fissure.

• Nous continuons à travailler, augmentant le mur en installant de nouveaux anneaux. Une fois la profondeur désirée atteinte, nivelez soigneusement le fond, lequel est ensuite rempli d’une couche de gravier et scellé avec de l’argile ou du béton.
• Nous introduisons tous les tuyaux nécessaires dans le puits en réalisant des trous dans les murs à l’aide d’un perforateur ou d’une perceuse à diamant..

La prochaine étape très importante consiste à assurer la résistance à l'eau de l'ensemble de la structure.

Pour cela:

• Dans le fossé entre les parois de la fosse et les anneaux de béton s’endort un mélange d’argile et de sable. Si la taille de l'écart le permet, vous pouvez également traiter les murs avec du mastic à base de bitume.

• À l'intérieur, nous scellons soigneusement les joints entre les pièces avec du mastic. Ce circuit de protection devra être mis à jour de temps en temps.
• Ensuite, nous recouvrons notre puits avec une dalle avec un trou pour installer un trou d'homme. Nous installons le tuyau de ventilation si la conception le prévoit.

 Conclusion

Anneau RC pour les eaux usées est très pratique à utiliser. Malgré leur poids considérable, ils vous permettent d’assembler rapidement l’enveloppe des puits et des fosses septiques, alors que le coût de la conception est tout à fait acceptable.

Si ces éléments vous intéressent, nous vous recommandons de les étudier plus en détail en visionnant la vidéo dans cet article.
