Comment calculer le drainage sur le site

Comme vous le savez, avant de commencer tout travail de construction, il est nécessaire d’établir un plan et de calculer les paramètres de l’ensemble de la structure. Seulement avec les calculs corrects, la structure que vous avez construite fonctionnera à 100%. Cet article explique comment calculer le drainage sur le site avant la construction.

Sélection du drainage et son schéma

Le fait est qu’il existe deux types de drainage: superficiel et profond. Avant de calculer, décidez quel type de drainage vous allez construire.

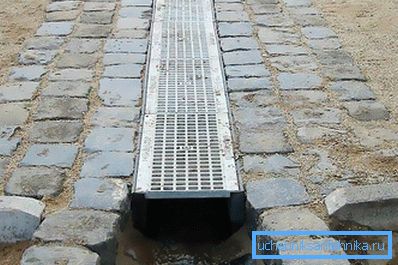

• Le drainage superficiel est conçu pour recueillir la pluie et faire fondre l’eau. Par conséquent, si un tel système vous suffit, continuez à dessiner la disposition des goulottes d’évacuation et des puits de prise d’eau. Les gouttières doivent être situées autour du périmètre du site où les eaux usées doivent être collectées sur des surfaces solides: pistes en asphalte, plates-formes et drains du toit d'un bâtiment. La pente des gouttières est calculée, comme pour la pose des eaux usées - 2 cm par 1 m de long. Après avoir tracé un schéma de drainage et calculé la pente, passez à la construction.

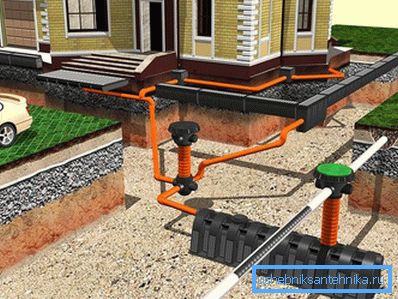

• Le drainage en profondeur est conçu pour drainer le territoire non seulement de la pluie et de l’eau de fonte, mais aussi de la permanence des eaux souterraines. S'il n'est pas possible de détourner l'eau de pluie en dehors du site, les gouttières des toits des maisons peuvent être creusées dans le drainage en profondeur. Commençons à tracer le drainage, considérons cette nuance. Le calcul de ce type de construction est beaucoup plus compliqué. Le tuyau d'évacuation doit s'étendre sur tout le périmètre des bâtiments, mais à au moins 3 m du mur. Comme vous le comprenez, le drainage en profondeur a pour but d'intercepter toutes les eaux souterraines et de les empêcher de s'infiltrer dans le sous-sol de la maison.

Donc, avec le calcul du drainage de surface, tout est clair, mais nous examinerons plus en détail le calcul du drainage en profondeur.

Calcul de la profondeur de drainage

Après avoir tracé le tracé du drainage en profondeur, il est nécessaire de procéder à des calculs plus importants. Le calcul du drainage doit inclure la profondeur correcte de son installation.

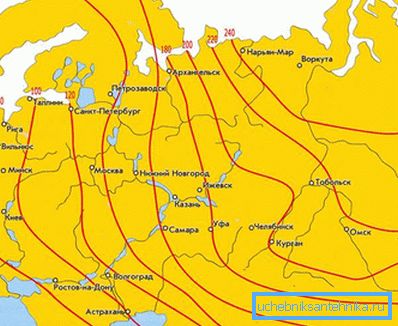

1. Le premier facteur qui influe sur la profondeur de la couche de drainage est la profondeur de gel du sol. Comme vous le comprenez bien, si le drainage gèle en hiver, il ne sera pas en mesure de collecter l'eau de fusion et de la détourner du bâtiment pendant le dégel du printemps. Les tuyaux de drainage drainés par la glace vont dégeler très longtemps, ce qui réduira la fonctionnalité de drainage à zéro. Considérez le fait que la couverture de neige agit comme un appareil de chauffage. Ainsi, en calculant la profondeur de pose du tuyau, nous prenons la profondeur de gel du sol (pour chaque région, elle est différente) et en soustrayons: pour un diamètre de tuyau allant jusqu'à 500 mm - 300 mm, pour un tuyau de 500 mm et plus - 500 mm. Par exemple, la profondeur de congélation est de 1500 mm. Le tuyau de drainage sera posé avec un diamètre de 200 mm. Faites un calcul: 1500 - 300 = 1200. Ce sera la profondeur de votre drainage.

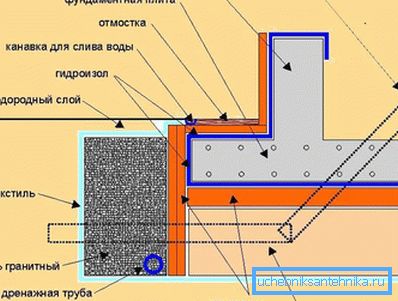

2. Le deuxième facteur qui influe sur la profondeur du drainage est la profondeur de la fondation du bâtiment. Dans ce calcul, rien de compliqué. La profondeur de la fondation est prise, et 500 mm sont ajoutés à partir du coussin inférieur. Cette profondeur est calculée pour intercepter les eaux souterraines lors de la crue printanière.

Ici, sur la base de ces deux calculs, la plus grande valeur est prise, qui indique la profondeur de l'installation de drainage.

Calcul de la pente de drainage

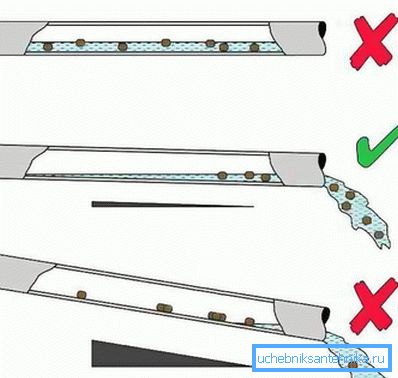

Vous avez calculé l'endroit où se déroulera le drainage et la profondeur de son installation. Mais pour qu'il fonctionne correctement, le tuyau doit être incliné du sommet vers la décharge. La pente est calculée de la même manière que pour le drainage de surface et les eaux usées de 1–2 cm par mètre linéaire. Pour calculer correctement la pente de l’autoroute entière, vous pouvez effectuer certains calculs:

1. À partir du point le plus élevé du drainage (généralement situé au coin du bâtiment), mesurez la longueur des tranchées creusées le long de 2 qui convergent au coin des côtés du bâtiment. Par exemple, une tranchée de 9 mètres.
2. Résumez-les et obtenez la longueur totale de la tranchée - 18 m. Mesurez la distance entre le bâtiment et le point le plus bas du drain, qui est le puits de captage.
3. Par exemple, que ce soit 10 M. Somme deux nombres: 18 + 10 = 28.
4. La distance totale entre le sommet du drain et le point le plus bas du drain est de 28 m.
5. Si, pour calculer la différence entre deux points, on prend 1% de la distance, on se situe à 0,28 m, autrement dit, la différence de localisation entre le point le plus haut du drainage et le point le plus bas du drain sera de 28 cm.

Sur la base de ces calculs, suivez votre pente de drainage.

Bien situé

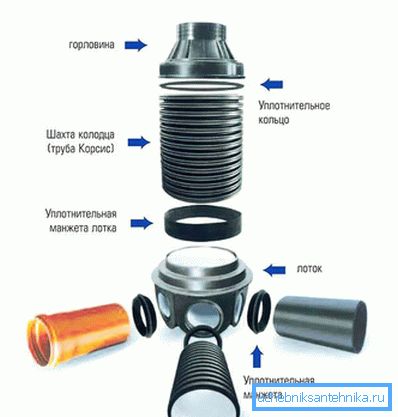

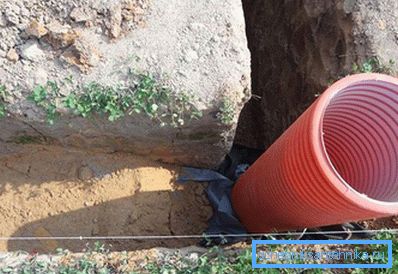

Pour effectuer l'entretien du drainage, il est nécessaire de prévoir des puits d'inspection. Par conséquent, en calculant le schéma de drainage en profondeur, calculez le nombre de puits requis et leur emplacement.

Le puits de drainage doit se situer au niveau du coude, mais à moins de 20 mètres du tournant et sur un tronçon plat - tous les 30 à 40 mètres. Placez le puits de captage au point le plus bas, en tenant compte de l'évacuation pratique de l'eau dans le ravin ou de son pompage avec une pompe de drainage.

Après avoir correctement effectué tous les calculs pour la construction du système de drainage, vous pouvez être sûr de sa qualité et de sa durabilité.

Vidéo

Voyez comment vider correctement la fondation et le site:
