Comment est la conception d'égout d'eau de pluie?

Il arrive parfois que les eaux de pluie ou de dégel puissent inonder les sous-sols et de vastes zones en raison de la montée des eaux souterraines, ce qui entraîne l'apparition de flaques d'eau et de sites saturés d'eau. Dans ce cas, il est nécessaire de prévoir leur collecte, leur transport et leur immersion en dehors de la résidence. Pour cela, les égouts pluviaux ou pluviaux sont conçus selon SNiP.

Sur la photo - eaux d'égout sur le site

Ce que nous considérons dans l'article

Dans l'article ci-dessous, nous allons considérer:

  • ses fonctions principales;
  • principes de conception;
  • calcul du système;
  • arrangement.

Conseil: Les experts recommandent de ne pas différer la création des eaux pluviales, car vous pouvez prolonger la durée de vie des objets construits sur un site pays.

Égouts pluviaux pour les égouts pluviaux sur le site

Types d'élimination des eaux de pluie

Selon la variante de précipitation, on distingue trois types d’égouts pluviaux:

En plein air Dans ce cas, le système est ouvert:
  • les canaux;
  • des plateaux;
  • des cuvettes;
  • questions.
Fermé L'eau recueillie par les bacs de drainage est envoyée par le biais de puits de pluie dans le tuyau de drainage, souvent équipé d'installations de traitement des eaux usées. Il dirige les flux vers le point de chute.
Combiné Il existe une combinaison des deux types lorsqu'une partie des éléments ouverts est remplacée par un pipeline souterrain.

Conseil: il est strictement interdit de déverser de l'eau de pluie dans le système de drainage, conçu pour protéger les fondations d'un bâtiment résidentiel de l'humidité élevée.

Sinon, pendant la période de fonte intense de neige et de fortes pluies, il sera détruit par un excès d’eau. Vous devez faire une sortie de drainage séparée.

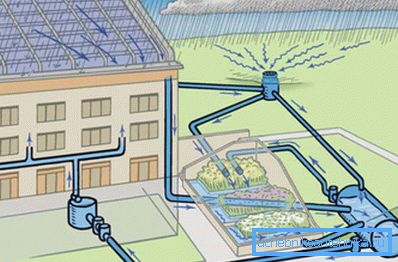

Conception des égouts pluviaux sur le territoire

Recommandations d'installation

Vous trouverez ci-dessous un guide pour comprendre les détails du processus:

  1. Les égouts pluviaux sont installés parallèlement au système de drainage. En même temps, il est nécessaire de surveiller son angle d'inclinaison, qui devrait être de 5 mm par mètre.
  2. Un tuyau de drainage peut être posé sur le dessus des tuyaux de drainage s'ils sont enterrés profondément. Dans ce cas, avant de poser, il est nécessaire de bien tasser le sol, vous éviterez de les endommager.
  3. Un coussin de gravats ou de sable d’une hauteur de 50 à 100 mm doit être placé sous le pipeline.
  4. Utiliser pour les tuyaux d'égout pluvial en polypropylène à haute résistance, ayant une surface extérieure ondulée et une surface intérieure lisse. Leur prix est inférieur au métal.
  5. Pour connecter les tuyaux les uns aux autres, utilisez un double manchon et un joint en caoutchouc.
Installation de bricolage
  1. Montez l’entonnoir, qui recevra de l’eau, un peu plus haut ou dans le même plan que le bas de la conduite. Il est nécessaire pour filtrer les gros débris, y compris les branches et les feuilles des arbres.
  2. Vous pouvez connecter le puits de drainage auquel l'eau pénètre par le pipeline directement au collecteur de déchets principal ou au système d'égout du site.

Astuce: installez un clapet anti-retour à bille à l'intérieur du puits de drainage raccordé au tuyau de drainage, afin d'éviter que l'excès d'eau ne monte dans le système de drainage, puis dans la fondation.

  1. On pense que la hauteur minimale entre le bas du clapet anti-retour et le plateau à tubes devrait être de 120 mm. Installez un raccord au sommet du puits, permettant d’allonger le tuyau au niveau du sol.
  2. Le système fini doit comprendre:
  • bien
  • tuyau de rallonge;
  • bouches couvertes.
  1. Couvrir le système avec du sable ou du gravier et tasser la couche.

Conseil: le drainage des eaux de pluie est détourné vers des fossés en bordure de route, divers plans d'eau ou un égout centralisé.

Dans ce dernier cas, l’eau pénètre généralement dans l’égout pluvial commun, dans le gazon ou le sol, à travers une couche de gravats. Si les deux dernières options sont utilisées, le tuyau doit être fermé avec une grille de protection en métal empêchant les animaux d'entrer dans le pipeline.

Tâches de conception

Les eaux de pluie doivent être détournées dans les villages et les agglomérations de chalets, dans les maisons ou les entreprises privées (voir aussi l'article Profondeur du système d'égout - les principaux aspects de ce problème).

Étant donné que la charge du système dans chacun d'eux sera différente, de plus, la spécificité de l'objet laisse son empreinte, la conception des égouts pluviaux comprend plusieurs caractéristiques importantes:

  • calcul de la résistance hydraulique;
  • traçage;
  • la création d'éléments de base.

Bien sûr, vous pouvez vous débrouiller seul dans une zone limitée, mais pour les gros objets, il est préférable d’inviter des spécialistes. Ils procéderont à une analyse approfondie des conditions de l'opération à venir, en tenant compte de la zone du site, de sa topographie, du volume d'eau et de la nature de la contamination éventuelle de celle-ci. On examinera également la question de la collecte et de l'immersion de l'humidité accumulée dans des endroits spécialement désignés.

Suivi de cours d'eau

La traçabilité permet de collecter l’eau de fonte sur l’ensemble du site et de l’enlever à l’aide d’une dérive vers le lieu de rejet et de traitement sur le chemin le plus court. Dans ce cas, le territoire est divisé en bassins, sur chacun desquels un collecteur est installé avec un déclencheur ou connecté à d'autres structures similaires.

Lors du calcul, l'égout pluvial est pris pour base:

  • des données sur les précipitations moyennes dans une région donnée;
  • leur nombre maximum;
  • le terrain, qui affecte le débit de l'eau de pluie;
  • zone de chalandise;
  • étangs à proximité.
Bien drainé

Cela dépend directement de:

  • le choix du type de réseau d'égout;
  • son emplacement;
  • nombre de puits de drainage;
  • diamètre et longueur des tuyaux.

Conclusion

Grâce à cet article, vous avez appris que le drainage des eaux de pluie est un moyen d’éliminer les excès d’eau du site, ce qui permet d’éviter de nombreux problèmes et d’assurer le fonctionnement normal du territoire et des installations qui s’y trouvent. On a également parlé des types d’égouts pluviaux, des caractéristiques de sa conception et de son installation (voir également l’article Fosses septiques pour les égouts - un élément essentiel d’un système d’égout autonome).

La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
