Dispositif d'égout sous pression

Les eaux usées sous pression sont un réseau, dont les liaisons sont un puisard, une station de pompage et une canalisation transportant les drains par la force. La pose des eaux usées se termine en se connectant au réseau existant. Pour faire le dispositif de l'assainissement de la tête de pression, certaines connaissances et compétences sont nécessaires.

Caractéristiques

Les égouts sont la gravité et la pression. Chaque système est organisé sur la base de conditions externes. Si des facteurs externes ne permettent pas de construire un système d'égout à auto-écoulement, un système de pression est construit, ce qui a ses avantages:

• Longue durée de vie. Si nous prenons en compte les tuyaux en fonte, en PE ou en PVC, qui sont souvent utilisés pour le traitement des eaux usées sous pression, ils ont récemment été produits avec une qualité suffisante.
• La probabilité de blocage dans les pipelines est minimisée. Les pompes modernes sont équipées de tranchants qui écrasent les tissus et autres fractions solides trouvés dans les eaux usées domestiques.
• Économie comparée. Ceci s'applique au système d'égout sous pression, qui a une grande longueur et un petit diamètre.
• Règles simples de fonctionnement.
• Installation relativement simple et rapide. Pour installer un KNS prêt, vous n'avez pas besoin d'effectuer de gros travaux de terrassement. Il en va de même pour l'installation de conduites sous pression, qui sont presque parallèles au relief de la terre.
• CND compact. La station de pompage des eaux usées sous pression ne prend pas beaucoup de place, elle peut donc être installée même dans le sous-sol de la maison.

Les eaux usées sous pression sont aménagées dans les cas suivants:

• Un tuyau d'évacuation des eaux usées domestiques dans une maison privée est situé sous le point de raccordement, par exemple, un réseau d'égout existant;
• le terrain le long de la ligne de pose des eaux usées sous pression présente des différences significatives;
• appliquer une méthode fermée de pose d'un pipeline sur la route;
• le type de sol ou d'autres raisons excluent la possibilité d'une tranchée profonde;
• tuyau de pression de petit diamètre.

Travail de conception

La conception des eaux usées sous pression peut faire de toute organisation pertinente spécialisée dans la construction. Si vous avez les connaissances nécessaires, ce travail peut être effectué indépendamment.

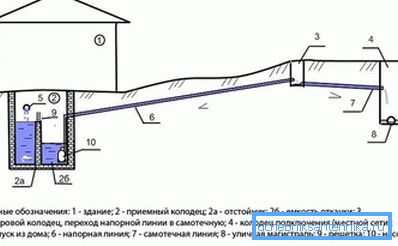

La conception des égouts sous pression commence par une étude des données de levés géologiques et géodésiques. À partir de là, un puits est sélectionné sur le réseau du réseau d'égouts existant et l'itinéraire de pose du pipeline y est tracé. Au cours de la conception, la profondeur de pose du pipeline et son diamètre seront déterminés, les structures et les accessoires de la route seront marqués, la pompe sera sélectionnée, son type et sa capacité seront sélectionnés Pour choisir une pompe, vous devez effectuer un calcul hydraulique et planifier un travail conjoint du tuyau de refoulement et de l’unité. Lors du choix d'une pompe, il est nécessaire de prendre en compte la hauteur géométrique de l'ascenseur et la perte de charge le long du pipeline d'égout sous pression. Lors de la pose des tuyaux, il est nécessaire de prendre en compte le terrain et d’essayer de ne pas trop approfondir le pipeline. Pour ce faire, vous devez modifier les pentes le long du parcours. Le puisard doit être le plus bas du système. S'il y a une possibilité, il est souhaitable d'installer un puits avec de l'équipement sur la route, dans lequel le système d'égout sous pression se transformera en écoulement par gravité. Si la décharge le permet, la tuyauterie gravitaire doit être aussi longue que possible et la conduite sous pression doit être plus courte.

Astuce! Souvent, plusieurs propriétaires d'immeubles voisins économisant sur la construction d'eaux usées se contentent d'un puits récepteur commun, auquel ils raccordent leurs systèmes internes et à partir duquel ils construisent une branche de pression.

Caractéristiques spéciales

La station de pompage est la principale composante des eaux usées sous pression. La conception du KNS comprend un rotor doté d'arêtes de coupe. Grâce à elles, les fractions solides sont broyées et n'interfèrent pas avec les effluents pour passer librement dans une canalisation dont le diamètre peut aller jusqu'à 110 mm. Toutes les pièces de la pompe sont en métal à haute résistance, ce qui lui confère une durée de vie relativement longue. Au lieu de tuyaux en fonte, récemment utilisés dans l’assainissement, le polyéthylène ou le chlorure de polyvinyle sont de plus en plus utilisés. Avec un diamètre de tuyau allant jusqu'à 90 mm, ces produits sont fournis en bobines, ce qui est pratique pour l'installation.

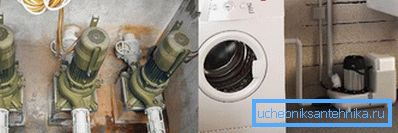

Les stations de pompage peuvent être divisées en 2 types:

• Intra-maison. De tels KNS détournent les eaux usées d'une maison. Ils comprennent une pompe avec une meuleuse et un boîtier en plastique. En règle générale, une telle structure est installée au sous-sol.
• En plein air Ils sont conçus pour pomper les déchets de plusieurs maisons. Ils pompent l'eau d'un réservoir dans lequel les eaux usées tirent leur gravité de différents bâtiments. Les eaux usées sont acheminées vers la station d'épuration ou vers le système d'égout existant.

Si vous avez besoin d'un raccordement au système d'assainissement sous pression, vous devez collecter le nombre nécessaire de permis et de certificats, établir un accord pour la réception des drains et faire appel à une équipe de construction spéciale.

Sélection de la pompe

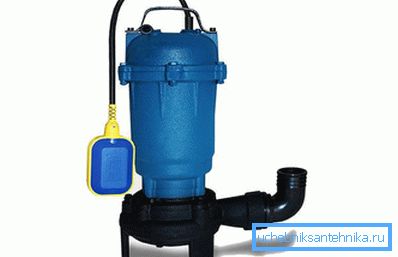

Le type de pompe est choisi en fonction de la composition des eaux usées. Pour les drains d’origine économique de la douche, du lavabo et du lavabo, une pompe ordinaire peut convenir. Mais comme les impuretés fécales de la cuvette des toilettes sont également utilisées, ce qui peut également produire des fragments solides, la pompe doit être sélectionnée avec un broyeur. Sa présence réduit le diamètre du tuyau de refoulement à 40 mm.

Etant donné que de grands volumes de liquide sont drainés des bains, des fontes et des piscines, les pompes correspondantes doivent être très performantes. En outre, leur travail ininterrompu devrait être assuré pendant longtemps. Un autre facteur qui doit être pris en compte lors du choix d’un type de pompe doit être conçu pour des températures d’eau jusqu’à 70? C, venant des égouts du lave-vaisselle et de la machine à laver.

Lors de l'installation de la pompe, il existe certaines règles:

• la température du signe plus doit toujours être sur le site d'installation de la pompe;
• le site pour l'installation du KNS doit être nettoyé et avoir accès à l'approche
• un coude de soutien avec une bride spéciale doit être installé au bas de la structure;
• tuyau de pression est soutenu sur le genou;
• le tuyau au sommet du puits est fixé à l'aide d'un support fixé au mur de la structure;
• le pipeline doit être installé conformément aux règles - sans distorsions ni contraintes. Le diamètre du tuyau de refoulement doit être inférieur à celui de l'admission;
• afin d'exclure un courant inverse, un clapet anti-retour et une vanne sont prévus sur le tuyau de refoulement;
• pour abaisser et relever la pompe, on utilise une chaîne fixée sur l'unité et une structure de guidage;
• lorsque la pompe atteint le genou inférieur, une connexion étroite se produit automatiquement.

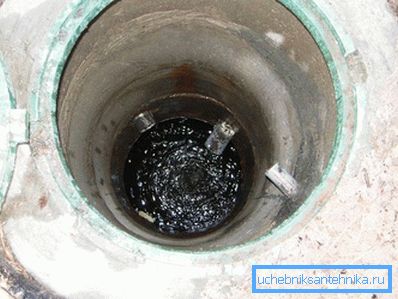

Dispositif de puits préfabriqué

Lorsque le dispositif de l'assainissement de la tête de pression se produit, un puits préfabriqué est un lien important dans la construction. Il doit être installé près de la maison pour recevoir les eaux usées. Le fond et les parois du puits doivent être assurés d’une étanchéité fiable. Sinon, il est très probable que les eaux usées se déverseront dans le sol. Les finitions de surface sont généralement réalisées avec du béton, des gravats ou des briques cuites. L'épaisseur devrait finalement atteindre environ 25 cm.Le côté extérieur des murs peut être isolé avec une couche de bitume, du côté intérieur le puits est enduit, c'est-à-dire que les joints sont frottés. Souvent utilisé dans la construction d'anneaux en béton, qui sont empilés sur une plaque spéciale.

Pour que la pompe fonctionne plus longtemps, il est souhaitable de disposer un puits en deux parties. La première section collectera les eaux usées. Dans le second cas, vous devez installer une pompe qui fonctionnera après le débordement d'eau du premier compartiment et atteindra un certain niveau. Dans ce cas, les fractions solides resteront dans la première section.

Astuce! Si le puits est à section unique, une pompe d’épuration submersible avec un broyeur est installée.
