Distance entre les puits d'assainissement et autres

Le but de cet article est de rassembler les exigences de base pour les dimensions et les distances, qui doivent être suivies lors de la pose du système de drainage. Nous devons déterminer quelle est la distance minimale entre les trous d'égout, la taille de la zone de protection de la station d'épuration et le diamètre des conduites d'égout. Alors allez.

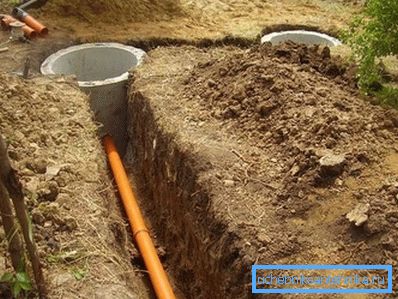

Puits d'égout.

Sources d'information

Pour nous, la principale source d’informations sera le Comité d’État de la construction de l’URSS, SNiP 2.04.03-85, adopté en 1986. Il réglemente la pose de réseaux d'égouts externes et la construction de structures connexes.

C'est curieux: presque simultanément, SNiP 3.05.04-85 a été adopté, décrivant les exigences relatives à la construction de réseaux externes d'approvisionnement en eau et d'évacuation des eaux usées. Si le premier document est principalement consacré à la conception de systèmes de traitement des déchets, le second concerne les matériaux utilisés et la technologie d'installation.

Nous devrons rassembler des informations dans un autre document - le code de règles SP 32.13330.2012. Il s'agit d'une version mise à jour du SNiP 2.04.03-85, approuvée en 2013, qui n'annule pas son effet, mais introduit certains ajouts au texte.

Puits

Commençons par les exigences relatives à l'emplacement des puits. Pour ce faire, nous devrons commencer par examiner leurs types.

Types et but

  • Les puits d’inspection servent à contrôler le travail du système d’égouts et, surtout, à le nettoyer en cas de blocage inévitable.
  • Rotary - remplit la même fonction aux points de changement de direction du mouvement des stocks. Toute courbure de tuyau est toujours un lieu de risque accru; son accès résout complètement ce problème, vous permettant de dégager le bouchon quand il se produit.
Dans le puits d'égout photo-rotatif. Au tournant, il y a une révision pour nettoyer les sabots.
  • Compensation de pente différentielle. Un biais excessif n’est pas moins nuisible au travail du système de gestion des déchets que son absence: un mouvement trop rapide de l’effluent conduit à ce que des fractions solides s’accumulent dans la conduite, réduisant ainsi progressivement son dégagement.
  • Les moyeux sont équipés au niveau des joints des pipelines.

Emplacement

La plus petite distance entre les regards d'égout selon SNiP pour les trous d'homme est déterminée par la taille du tuyau qui les relie.

Diamètre, mm Plus courte distance, m
150 35
200 - 450 50
500 - 600 75
700 - 900 100
1000 - 1400 150
1500 - 2000 200
Plus de 2000 250 - 300

Les puits nodaux, comme il est facile à deviner, sont équipés dans tous les endroits joignant les conduites d’égout; rotatif - où le tuyau change de direction. En outre, ils devraient être prévus dans le projet aux points de changement de pente ou de section.

Dimensions

La section du puits rond est à nouveau déterminée par la section du tuyau:

  • Jusqu'à 600 mm - 1 m;
  • 700 mm - 1,25 m;
  • 800 - 1000 mm - 1,5 m;
  • 1200 mm - 2 m.
Les deux tailles les plus populaires de bagues de puits.

Cependant: avec une profondeur de plus de 3 m, le plus petit diamètre est de 1,5 m.

La hauteur de la partie travaillante du puits (du plateau ou de l'étagère au couvercle) est généralement égale à 1800 mm. Il est clair que l'instruction n'est pas toujours applicable: le terrain peut forcer pour augmenter ou diminuer la profondeur. Si elle est inférieure ou égale à 1,2 mètre, la section transversale augmente de 300 mm par rapport aux valeurs ci-dessus; alors qu'il ne devrait pas être inférieur à un mètre.

Les gorges ne sont pas faites 700 mm; lors de l'utilisation de gros tuyaux, ils doivent sauter les outils de nettoyage.

La nuque rétrécie rend difficile le nettoyage du puits.

Les pipes

Lors de la pose, le système de drainage doit être basé sur les plus petites valeurs suivantes de la taille des tuyaux:

L'objet Plus petit diamètre, mm
Réseau intra-résidentiel et industriel 150
Réseau de rues à usage domestique et industriel 200
Réseau tempête intra-quartier 200
Réseau de tempête de rue 250
Réseau intra et interurbain dans les agglomérations ayant un volume de rejet inférieur à 300 m3 par jour 150

De plus, le SNiP régule la pente du tuyau.

Cela concerne non seulement les réseaux externes: ces mêmes valeurs doivent être respectées lors de la pose d'égouts internes avec les mains.

  • Pour les tuyaux de 50 mm, la pente optimale est de 0,035 (3,5 cm par mètre linéaire).
  • Pour 110 - 0,02.
  • 150-0,01.
  • 200 - 0,008.
La pente optimale et minimale autorisée pour les tailles les plus populaires.

Zones de protection sanitaire

Leur taille est déterminée à la fois par le type de structure et ses performances.

Construction La taille de la zone de protection sanitaire en mètres avec une capacité de 1 000 m3 / jour
Jusqu'à 0,2 0,2 - 5 5 - 50 50 - 280
Champ de filtrage 200 300 500 -
Champ d'irrigation agricole 150 200 400 -
Bassin biologique 200 200 300 300
Station de pompage 15 20 20 30

Quelle devrait être la distance entre l'égout et le sous-sol du chalet?

Voici les paramètres à suivre lors de la conception d’un système d’égout autonome pour une maison privée (capacité inférieure à 15 mètres cubes par jour).

  • La zone de protection sanitaire du champ de filtration souterrain est de 15 mètres.
  • Pour une tranchée filtrante ou un filtre à sable et gravier, la distance est de 25 m.
  • Une fosse septique peut être construite à 5 mètres de la fondation et un puits de filtration à 8.

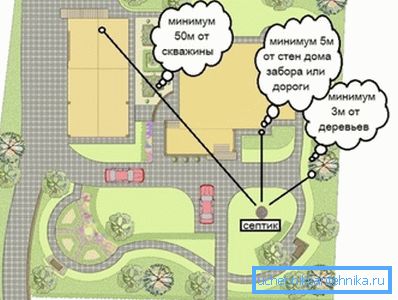

L'emplacement de la fosse septique dans le jardin.

Tours, profondeur

Quel est le plus petit rayon de braquage d'un tuyau collecteur?

  1. Avec sa section jusqu'à 1200 mm, il est égal au diamètre du tuyau.
  2. Si le tuyau est plus épais que 1200 mm, le rayon de braquage minimum est égal à ses cinq diamètres.

Important: dans ce dernier cas, les puits d’inspection doivent être construits au début et à la fin de la courbe de virage.

Quelle est la profondeur minimale que vous pouvez poser à l'égout?

La valeur dépend principalement de la profondeur de gel du sol et de l’expérience de l’exploitation des réseaux d’égout dans la région.

S'il n'y a pas de données d'exploitation, la profondeur minimale du tuyau d'égout est:

  • Avec une section pouvant atteindre 500 mm - 0,3 m au dessus de la profondeur de gel du sol;
  • Avec une plus grande section transversale - 0,5 m au-dessus du niveau de gel.
La profondeur minimale du tuyau avec un diamètre de 0,5 m.

Dans les deux cas, la distance entre le sommet du tuyau et la surface du sol ou une marque de niveau zéro ne peut pas être inférieure à 0,7 m. Si, pour une raison quelconque, la condition est impraticable, les tuyaux sont posés dans un bac en béton et isolés de manière supplémentaire.

Conclusion

Nous espérons que les matériaux proposés au lecteur l’aideront dans la conception et l’auto-construction. Comme d'habitude, la vidéo de cet article contient des informations thématiques supplémentaires. Des succès!
