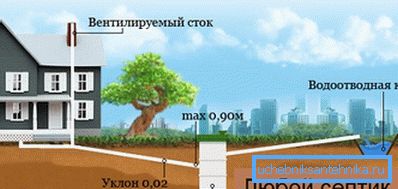

Le système d'évacuation des eaux usées d'un immeuble résidentiel privé, par opposition à un appartement, comprend trois éléments principaux. L'un d'eux est les eaux usées extérieures. Malgré son apparente simplicité, les instructions relatives à la pose du pipeline externe comportent de nombreuses nuances et caractéristiques, qui seront décrites ci-dessous.

Matériaux utilisés

Avant de commencer l'installation du système d'égout externe, il est nécessaire de déterminer le matériau à partir duquel les tuyaux d'égout, raccords et raccords nécessaires sont fabriqués.

Actuellement appliqué:

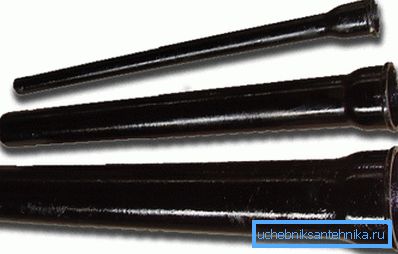

• fonte - les tuyaux pèsent beaucoup, ont une surface interne rugueuse, qui contribue à la formation de bouchons d'égout, et nécessitent, pour leur installation, l'utilisation de matériel d'ingénierie spécialisé;
• en béton - des structures massives, rarement utilisées pour la construction de réseaux individuels d'égouts extérieurs;
• la céramique - Une bonne option, mais les produits sont trop fragiles et peuvent être endommagés en cours de pose.
• ciment d'amiante - les tuyaux qui en sont fabriqués sont également très fragiles et n’ont pratiquement pas été utilisés récemment en raison de l’apparition de matériaux plus modernes;
• en plastique;
• fibre de verre.

Le plastique est particulièrement populaire.

Ces tuyaux et raccords:

• avoir un petit poids;
• avoir une bonne force;
• résistant aux produits chimiques;
• pour l'installation ne nécessite pas d'équipement spécial;
• surface interne lisse empêche le colmatage;
• le matériau est capable de résister à de basses températures ambiantes.

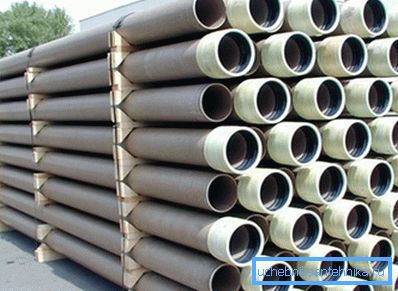

En ce qui concerne la fibre de verre, l’égouttement externe de ce matériau est également possible, mais le prix de telles pièces sera beaucoup plus élevé.

Il existe plusieurs types de tuyaux en plastique:

• le polypropylène;
• polyéthylène;
• chlorure de polyéthylène - la meilleure option, car il résiste aux basses températures de l’air ambiant et aux liquides qui les parcourent.

Astuce! Pour l'installation de la canalisation d'égout reliant l'égout interne à une fosse septique, il suffit d'utiliser des produits en plastique d'un diamètre de 110 mm. Dans le cas où le tuyau serait exposé à des charges externes, achetez des pièces ondulées à deux couches.

Une estimation du coût des matériaux achetés et des services d’installation sera très utile. Une partie du travail fourni peut être effectuée indépendamment, ce qui vous fera économiser de l'argent.

Processus d'assemblage

Exigences des documents réglementaires

Lors de la création du réseau d'ingénierie considéré, il est nécessaire de respecter certaines normes fixées par les documents pertinents. SNiP sur l'alimentation en eau extérieure et l'assainissement des bâtiments portent le numéro 3.02.01-87.

Considérez les exigences de base des règles ci-dessus:

1. La largeur de la tranchée doit être pratique pour la pose. La distance minimale entre la paroi latérale de l'excavation et la conduite est de 20 cm (pour les tuyaux d'une taille maximale de 220 mm) et de 35 cm pour les grandes pièces.
2. Le fond de la tranchée doit être plat et ne pas comporter de zones de sol gelé, de cailloux ni d'inclusions solides, sur lesquelles un tuyau d'égout sera posé. Tous ces endroits doivent être aspergés de sol meuble.
3. Pour la disposition de l'oreiller, il est nécessaire d'utiliser du sable ou de la pierre concassée avec une fraction ne dépassant pas 20 mm. Épaisseur de couche - 15-20 cm .Au niveau des pièces moulées, il convient de réaliser une fosse permettant de positionner le tuyau avec précision.
4. Le sol excavé peut être utilisé pour remblayer un tuyau s'il ne contient pas de pierres ni d'autres éléments susceptibles de détruire le plastique. En outre, le sol devrait être approprié pour le compactage. Sinon, il est nécessaire d'appliquer du sable.
5. Il est nécessaire de compacter chaque couche jusqu’à 10 cm d’épaisseur.

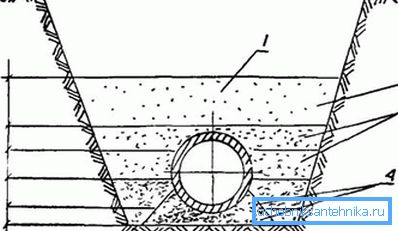

Le réseau d'égouts externe selon le SNiP est rempli selon le schéma suivant (voir illustration):

1. La zone où le tassement est interdit.
2. Placez dans la partie supérieure où le sceau est possible manuellement.
3. L'espace qui nécessite une compression minutieuse couche par couche.
4. Coussin compacté avec des outils spéciaux.

Processus d'assemblage

Les eaux usées extérieures peuvent être posées de ses propres mains. Vous n'avez pas besoin d'avoir des connaissances ou des compétences particulières.

Nous divisons la description du travail sur la conception du système en plusieurs étapes:

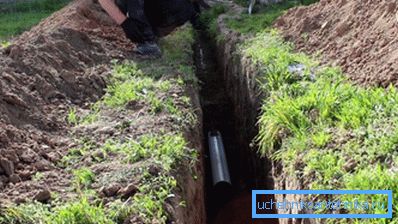

1. Le fond d'une tranchée préalablement excavée est rempli d'une couche de sable de 150 à 200 mm d'épaisseur, soigneusement tassée à la main (sans utiliser de machines spéciales).

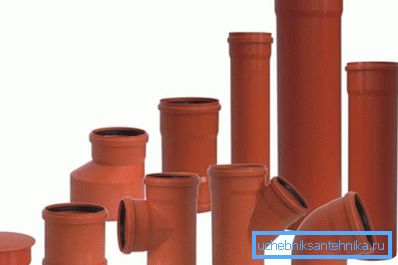

1. Les tuyaux en PVC et les raccords en orange sont utilisés pour l’installation de canalisations. Toutes les extrémités et les douilles doivent être soigneusement nettoyées de la saleté et de la poussière.
2. Les travaux doivent commencer au sous-sol de la maison et progressivement au puits de stockage ou à la fosse septique. Si le tuyau d'égout interne est sorti, il suffit simplement de mettre l'embout de la partie externe à l'extrémité. Sinon, vous devez percer le trou, installer le tuyau de raccordement et le fixer avec du mortier de ciment ou du mastic.

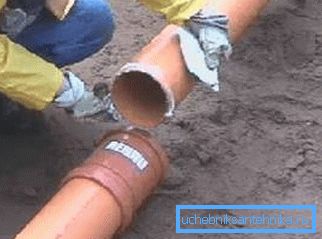

1. Pour connecter les éléments entre eux, il suffit d'insérer l'extrémité lisse de l'un d'eux dans la prise de l'autre. L'étanchéité assurera la présence d'un joint en caoutchouc. Il peut être lubrifié pour plus de fiabilité avec du silicone ou du savon liquide.

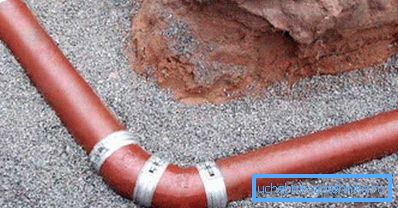

1. Attaché au tuyau de sortie est placé sur un coussin de sable. Rappelez-vous que pour le fonctionnement normal du système, une pente de 2 cm par mètre de pipeline doit être observée.

1. S'il est nécessaire de changer le sens de déplacement du tuyau d'égout, des coudes sont utilisés. Faites des courbes lisses (15, 30 ou 45 degrés).

Faites attention! Si la longueur du système de drainage dépasse 12 mètres, il est nécessaire d'équiper les puits d'inspection, à travers lesquels le système d'égout externe est nettoyé. La distance minimale entre eux est de 15 mètres ou à chaque virage à 90 degrés.

1. À la différence du système d'égout interne, l'accostage doit être effectué en étroite collaboration, car le système externe n'est pas soumis à une dilatation thermique importante.
2. Unis et posés sur le fond d'un tuyau incliné sont coulés sur les côtés du sable avec un bourreur manuel intermédiaire. La couche supérieure recouvrant le tuyau n'a pas besoin d'être compactée.

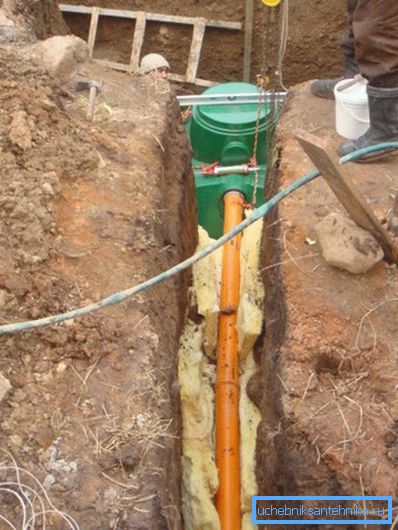

3. Pour l'isolation du système, vous pouvez utiliser du polyéthylène expansé. Cela évitera le gel des eaux usées en hiver avec une profondeur insuffisante du pipeline.

1. D'en haut, le tuyau est recouvert d'une couche de sable atteignant 15 cm d'épaisseur, puis un câble électrique est posé dans une tranchée dans l'ondulation nécessaire pour alimenter l'équipement de la fosse septique ou la station de nettoyage biologique, après quoi le sol excavé est versé sur le sable.

1. Rappelez-vous qu'avec le temps, la tranchée va se rétrécir, car il est préférable de verser le sol avec une colline.

Construction du pipeline de décharge

Un tuyau de 160 mm de diamètre, également posé dans une tranchée, est utilisé pour retirer la gouttière nettoyée.

L'essence du travail est la suivante:

1. Au fond d'une tranchée préalablement creusée, un coussin de sable. Ensuite, le sable est percuté.
2. Les tuyaux sont interconnectés et posés sur la base préparée. N'oubliez pas qu'il est également nécessaire d'observer la pente permettant à l'eau de s'écouler sous l'effet de la gravité.
3. La fin du pipeline est affichée dans un fossé spécial.
4. La dernière étape est le remplissage du tuyau avec du sable, qui est ensuite recouvert de terre préalablement excavée.

Faites attention! L'eau ne peut être rejetée que depuis une station de traitement biologique. Seulement, il offre une filtration liquide jusqu'à 95%, ce qui évite la pollution de l'environnement.

Conseils utiles

Dans la conception et la construction des eaux usées extérieures, prenez en compte les nuances suivantes:

• le nombre de tours du pipeline, ainsi que les joints de divers éléments et pièces façonnées devraient être minimaux;
• les douilles de tuyaux devraient être dirigées vers le débit d'eau;
• les raccords et les prises ne peuvent pas être raccourcis;
• Il est recommandé de fixer un cordon horizontal pour contrôler l'inclinaison du tuyau dans la tranchée.

Pour éviter la formation de glace dans le système d'égout, il est recommandé de réchauffer les tuyaux. Comme cela a déjà été mentionné, de la mousse est utilisée. Mais vous pouvez utiliser d'autres matériaux, y compris le câble électrique chauffant (nécessaire lorsque le système d'égout est posé au-dessus de la profondeur de gel du sol).

Conclusion

Les eaux usées extérieures constituent un élément très important du système de drainage des eaux usées. Les violations de son fonctionnement entraînent l'inopérabilité de l'ensemble du réseau et il est parfois très difficile d'éliminer le problème. Par conséquent, approchez soigneusement et soigneusement la mise en œuvre de tous les types de travail décrits ci-dessus. En plus de détails sur l'installation de systèmes d'égout, il est possible d'apprendre de la vidéo dans cet article.
