Eaux usées téléphoniques: caractéristiques de construction

Les systèmes d'égouts téléphoniques sont des structures souterraines construites avec des tuyaux et des puits. Les installations sont conçues pour la localisation cachée et sécurisée de câbles à faible courant ou à fibres optiques. Dans cet article, nous verrons quels types d’égouts de communication sont utilisés aujourd’hui et quelles sont les caractéristiques de leur utilisation.

Les principaux types sont leurs caractéristiques de conception.

La communication sur les égouts, conformément à l'objectif, est divisée en deux types:

• Eaux usées principales - Il s’agit d’un système complexe composé de tuyaux, de puits et d’autres éléments destinés à la pose du câble principal.

La construction commence aux puits de la station et suit les lignes principales. Au cours de la route, à une certaine distance les uns des autres, il y a des puits d'inspection et des armoires de distribution.

Les puits sont destinés à vérifier l’intégrité des câbles et à effectuer leur remplacement ou leur réparation urgent. Un équipement de distribution spécial est installé dans des armoires de distribution, à partir desquelles la ligne principale est divisée en lignes de distribution secondaires.

• Eaux usées de distribution est un pipeline dont le diamètre transversal est inférieur à celui utilisé pour poser la ligne. Les structures proviennent d'équipements de distribution et mènent directement aux utilisateurs finaux.

Important: Il est de coutume de ne placer que la ligne principale dans le pipeline principal. En conséquence, un diamètre de câble plus petit est posé dans les canaux de distribution. Mais, si différents itinéraires coïncident, ils peuvent être placés dans un pipeline.

Conformément aux caractéristiques de conception de la communication, les eaux usées sont divisées en:

• Modifications à un trou dans lesquelles le pipeline sur toute la longueur est un canal unique;
• Modifications multi-trous dans lesquelles des blocs de plusieurs tuyaux sont appliqués.

Les règles relatives à la construction des égouts téléphoniques suggèrent la possibilité d'utiliser non seulement du béton et de la céramique, mais également des tuyaux en polyéthylène, dont le prix est moins élevé.

Le choix des conduites est déterminé en fonction des caractéristiques géodésiques de la région. Par conséquent, avant de procéder aux travaux de construction, un projet est établi dans lequel, avec des paramètres tels que la profondeur et le diamètre de pose, le type de conduite est indiqué en fonction des matériaux utilisés, ainsi que du type et du nombre de trous d'homme.

Un système d'égout correctement conçu et construit vous permet d'effectuer le remplacement du joint et l'installation du câblage de leurs propres mains. Vous pouvez également effectuer régulièrement des travaux de mesure et de maintenance sur la ligne sans devoir ouvrir le sol ou la surface de la route.

En outre, une structure correctement conçue et construite assure une protection optimale du câblage installé contre la corrosion électrochimique et les dommages mécaniques.

Conditions pour les travaux de construction

La construction d'un système d'égout téléphonique se fait dans le strict respect d'un certain nombre d'exigences techniques, de règles et de réglementations (voir également l'article Raccordement d'un lave-linge à un système d'égout et à l'alimentation en eau: 5 étapes simples et indépendantes).

La principale exigence pour la construction de réseaux téléphoniques est une longue durée de vie opérationnelle des installations. Le respect de cette exigence est déterminé par la performance et la fiabilité des structures.

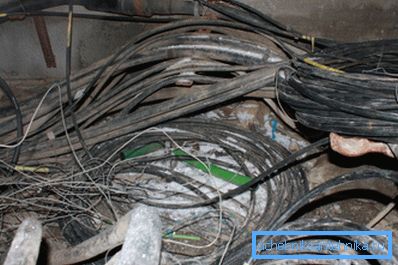

En liaison avec l'avènement des réseaux de fibre optique, les systèmes d'assainissement sont construits en tenant compte de la possibilité de mettre en place les deux types de réseaux. Dans certains cas, des pipelines séparés sont construits, conçus pour la pose individuelle de la fibre optique.

Lors de la conception et de la construction ultérieure du système d'égout, il est nécessaire de fournir une protection contre les facteurs suivants:

• pénétration de gaz ou d'eau dans les pipelines et les puits;
• processus corrosifs (corrosion électrochimique);
• activité tectonique et, par conséquent, des effets mécaniques et des dommages aux réseaux;
• effets de la température.

Conformément aux règles de construction, lors de la pose du réseau de câbles souterrains, la partie impraticable de la rue est sélectionnée avec un revêtement routier de haute qualité. Il est déconseillé de placer le pipeline sous les intersections de la chaussée de routes et de voies ferrées, où une charge mécanique importante est appliquée au sol.

Caractéristiques de la construction des dispositifs de visualisation

Les instructions pour la conception et la construction ultérieure d’égouts de communication nécessitent la présence de divers types de dispositifs de visualisation.

Les puits d’inspection peuvent être des types suivants:

• points de contrôle - sont installés sur des sections droites des pistes;

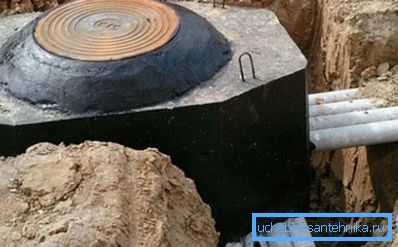

• angular - installé sur la parcelle de rotation avec un angle de plus de 15 °;
• branchement - installé dans les zones où la route est divorcée dans plusieurs directions différentes;
• station - sont installés sur les tronçons de la route alimentant les centraux téléphoniques.

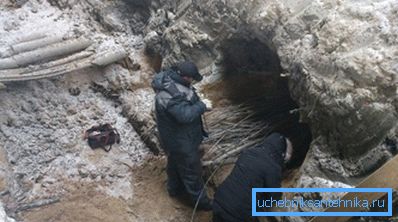

Conformément aux exigences relatives à la construction des égouts téléphoniques, les trous d'homme doivent être situés à une distance maximale de 150 m les uns des autres, en tenant compte de la simplicité et de l'efficacité du câblage excessif entre les puits pendant les travaux de réparation et d'installation.

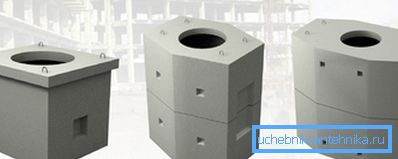

Le béton armé peut être préfabriqué et préfabriqué. Aujourd'hui, il est permis d'utiliser des trous d'homme fabriqués à partir d'autres matériaux. Cependant, leur utilisation devrait être motivée par les caractéristiques du site ou par le sol dans lequel le réseau est approfondi.

Important: pour augmenter la capacité de traitement des eaux usées, les dispositifs de visualisation déjà utilisés ne sont pas reconstruits, mais sont complétés par de nouveaux puits, installés à proximité des anciens dispositifs de visualisation.

Exigences pour la pose des canaux

Les instructions relatives à la pose des tuyaux doivent répondre à un certain nombre d'exigences, parmi lesquelles nous notons les points suivants:

• La surface interne des tuyaux utilisés, quel que soit le type de matériau utilisé, doit être lisse.
• Quel que soit le type de tuyau utilisé, la structure finie ne devrait pas avoir d’effet néfaste sur le câblage.
• Le pipeline fini doit résister aux charges mécaniques, aux changements de température et aux effets des eaux souterraines.
• Lors de l’aménagement des réseaux de distribution, il convient d’utiliser des tuyaux en polyéthylène d’une section interne de 55-58 mm.
• Dans la disposition des réseaux principaux, on utilise des tuyaux en béton ou en ciment d’amiante d’une section transversale interne de 90-100 mm de diamètre. Dans certains cas, des analogues de polyéthylène d’un diamètre d’au moins 63 mm peuvent être utilisés.

Caractéristiques de pose en réseau

Les canaux peuvent être posés des câbles pour tous les types de communication.

La pose est effectuée conformément aux exigences suivantes:

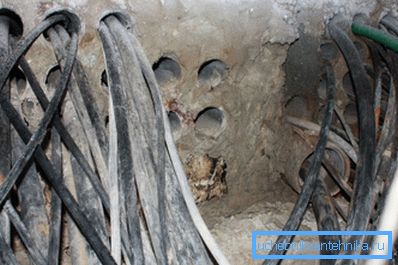

• La pose s'effectue dans des canaux de communication libres, dans lesquels il ne doit pas y avoir plus de six fils du même type.
• Les canaux de communication dans lesquels la fibre est acheminée ne doivent pas être utilisés pour le câblage électrique.
• Si le canal est occupé par des câbles électriques, la pose de fibres optiques non blindées n’est autorisée que dans les tubes en polyéthylène prédéfinis PND-32-T.
• Les câbles blindés sont posés sur les deux canaux libres et occupés sans l'utilisation de tuyaux en polyéthylène.
• La pose de la conduite sans armure est effectuée dans les collecteurs de petite section.
• Les diamètres des câbles de communication posés ne doivent pas dépasser 75% du diamètre de la section du canal.

Méthodes de pose de câbles

Les méthodes de tirage des câbles dépendent de son type et de son poids.

Ces paramètres doivent être pris en compte lors du choix d'une méthode et d'un outil appropriés.

• Les câbles dont la masse ne dépasse pas 1500 kg / km sont tirés à la main à l'aide d'un câble synthétique ou en acier;

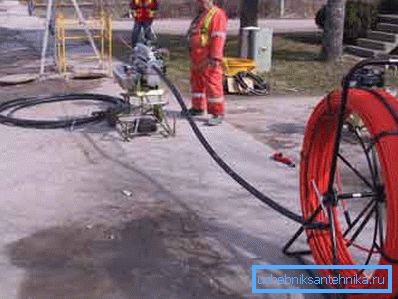

• Les câbles dont la masse ne dépasse pas 6000 kg / km sont tirés à l'aide d'un treuil manuel équipé d'un câble en acier d'un diamètre d'au moins 8 mm;
• Les câbles d’une masse supérieure à 6000 kg / km sont tirés à l’aide d’une machine et d’un câble en acier d’un diamètre minimal de 11,5 mm.

Conclusion

Vous savez maintenant ce qu'est une ligne téléphonique moderne, comment elle est construite et comment elle est exploitée. Vous pouvez trouver des informations plus utiles et informatives en visionnant la vidéo dans cet article (lisez également l'article Tuyaux d'égout en polypropylène - une solution innovante dans le domaine de la plomberie).
