Gouttières: classification et matériaux utilisés

Beaucoup d'entre nous sont irrités par les flaques d'eau et la saleté sur les routes et autour des maisons. Et en même temps, c’est agréable quand, après une forte averse, les routes et les cours restent sèches. Les eaux d'égouts pluviaux sont responsables de cette beauté, dont l'un des éléments importants est le bac à égout.

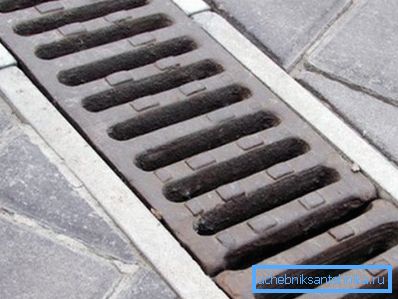

Photo des eaux pluviales sur la route.

Directions de développement

À leur tour, ces structures sont divisées en deux groupes principaux.

  1. Le premier groupe comprend les produits routiers et de communication conçus pour éliminer l'humidité des voies de circulation.. Et aussi de toutes sortes de sentiers, trottoirs et parcs. Grâce à leur travail sur les routes, non seulement il n'y a pas de flaques d'eau, mais la durée de vie de la toile augmente considérablement.
  2. Le deuxième grand groupe concerne l’ingénierie et les systèmes de communication.. Grâce à eux, l'humidité est éliminée des fondations des bâtiments et des structures de sous-sol. La valeur de ces systèmes est difficile à surestimer, car sans eux, même la meilleure imperméabilisation de la fondation ne durerait pas longtemps, et très peu de personnes aimeraient bien l’humidité et l’eau des sous-sols.
Débit d'eau.

Qu'est-ce que c'est et ce qu'ils sont

En général, la conception de ce type de produit est assez simple, il s’agit d’un creux carré, rectangulaire ou arrondi. D'en haut, ils sont généralement équipés de divers types de filets de protection qui jouent le rôle de filtre grossier et empêchent les gros débris ou les feuilles de tomber dans les égouts.

En règle générale, plusieurs types de telles structures sont combinés sur le territoire d'un seul objet. Chacun d'eux remplit sa fonction étroitement dirigée. Mais en même temps, ils sont tous liés dans un seul système.

Ainsi, dans un chalet privé ou une cour de ville, les produits d’ingénierie peuvent être combinés avec succès pour éliminer l’humidité des fondations et de la route, afin de garantir des voies d’accès et des trottoirs secs.

Grilles avec filtres à sable.

Classification du produit

Le prix, bien sûr, est important, mais la première chose à laquelle vous devriez faire attention lorsque vous décidez d’équiper la vanne de drainage des eaux pluviales est la charge critique maximale admissible sur la structure.

Le matériau peut être différent, mais si le produit n’est pas conçu avec ce poids spécifique, le système ne durera pas longtemps.

  • L’A-15 est la variante la plus faible, jusqu’à un ton et demi, conçue pour les zones piétonnes ou cyclistes. Dans la construction privée, ils sont empilés dans la zone des allées de jardin. En ville, ils sont équipés de parcs, de terrains de jeux ou d’installations sportives sportives.
  • B-125 - peut déjà supporter jusqu'à 12,5 tonnes. Ce type de produit est le plus populaire parmi les promoteurs privés: il est utilisé pour organiser le stationnement des voitures de tourisme et les coopératives de garages.
  • C-250 - la limite de leur force est d'environ 25 tonnes. Le plus souvent, ils sont choisis par les propriétaires des stations-service. Ils sont également très populaires dans l’organisation de carrefours entre maisons situées dans des quartiers résidentiels de grandes villes.

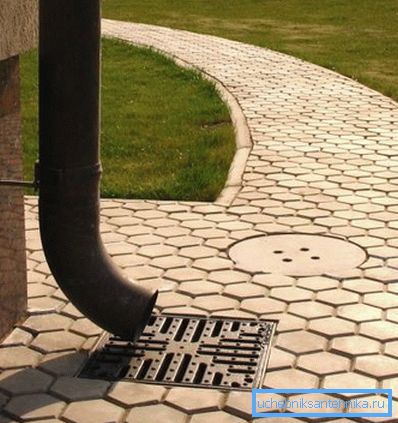

Eaux d'égout pluviales près de la cour.
  • D-400 - ce type de produits peut supporter jusqu'à 40 tonnes. Ils sont plus proches du sens de la route, car ils peuvent être utilisés pour drainer l'humidité des autoroutes interurbaines ou des rues du centre-ville.
  • E-600 - le maximum ici est d'environ 60 t. Conçu pour l'installation sur le territoire d'entreprises industrielles et de grands entrepôts.
  • F-900 - a la plus haute résistance, jusqu'à 90t. C'est un produit spécifique hautement spécialisé. Il a été développé pour les décharges militaires, ainsi que pour la déshumidification des pistes et des routes d'accès aux aérodromes.

De quoi sont faits les plateaux?

Les produits de ce type doivent résister non seulement à une charge élevée, mais également aux chutes de température et à une résistance accrue aux environnements agressifs. La production ne s'arrête pas, sauf pour le béton traditionnel, divers types de matériaux composites et de plastique sont largement utilisés.

Béton et ses dérivés

Les bacs à béton pour les égouts pluviaux ont commencé à être utilisés dès le moment où le béton est apparu. Le matériau est considéré comme totalement écologique et peut supporter presque toutes les charges. C'est pour cette raison que les classes les plus solides de plateaux, E et F, sont en béton.

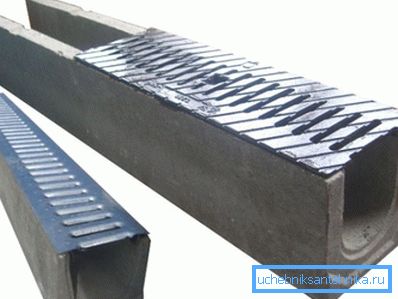

Produits en béton.

Ce sont des moulages monolithiques capables de résister au froid intense et à la chaleur intense. La grande majorité des produits sont fabriqués avec un renforcement interne. Des caillebotis en acier ou en fonte sont installés sur le dessus. La plupart des produits sont dotés de rainures pour une installation linéaire.

Important: les plateaux en béton armé pour eaux usées sont fabriqués à l'aide de la technologie de coulée vibrante et de vibropressage. Le prix des produits vibro-moulés est inférieur, mais leur qualité est pire. Les plateaux vibrés sont considérés comme étant de la plus haute qualité et durables.

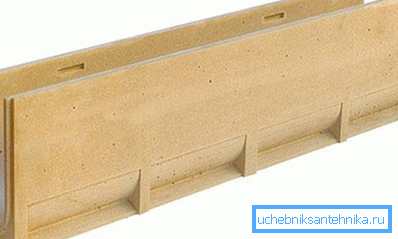

Le produit est en béton polymère.

Dans ce cas, le seul inconvénient sérieux est que beaucoup de poids est mérité. Seul un professionnel est capable de monter une telle construction et d'utiliser un équipement de levage. De plus, il faudra une fondation séparée et assez puissante.

Une nouvelle tendance dans la production a été la combinaison du plastique avec du béton, du béton polymère. Les performances de ces produits ne sont pratiquement pas inférieures à celles du béton pur. Outre les copeaux de granit traditionnels, le ciment et le sable, il existe une résine polyester ou époxy. La surface de travail est extrêmement lisse et durable.

Plateaux en plastique et en polymère

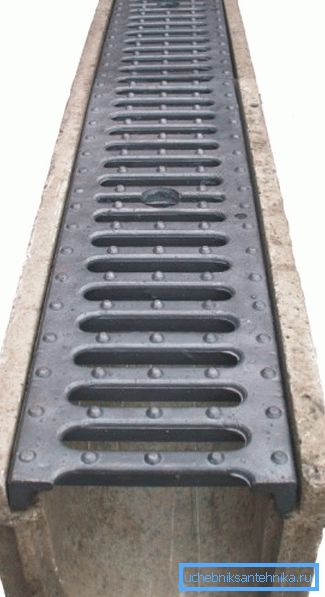

Plateau en polymère.

Les produits à base de sable polymère sont actuellement populaires. Ils sont fabriqués à partir de sable de quartz purifié et de polymère broyé, copeaux de polymère. Après mélange, la composition est chauffée dans des fours spéciaux. Une fois les miettes de polymère fondues, le mélange est versé dans des moules et placé sous la presse à papier.

Maintenant, presque les plus populaires sont les produits en plastique. Le polypropylène ou le polyéthylène basse pression est utilisé pour leur production. Les technologies modernes permettent de produire du matériel à partir duquel les plateaux de classes sont coulés de A à C inclus.

Les produits sont légers et durables. Bien entendu, ces plateaux sont inférieurs au béton, mais le prix et la possibilité de monter de leurs propres mains pèsent lourd.

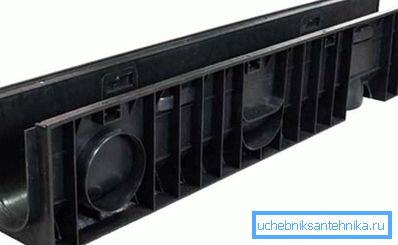

Construction en plastique.

Important: dans un passé récent, des plateaux en fonte et entièrement métalliques ont été produits. Maintenant, le prix du métal a augmenté et de nouvelles technologies de production sont apparues. En conséquence, la production de produits métalliques est devenue non rentable et, à l'heure actuelle, seuls les caillebotis sont en métal.

Quelques mots sur l'installation

Les plateaux sont disponibles en longueurs standard. Tous les autres paramètres, hauteur, largeur et configuration doivent être sélectionnés en fonction du volume d'eau usée. Pour cela, la formule est dérivée:

Q = q20 · F ·?

  • Q - signifie le volume d'eau lui-même.
  • q20 - Caractérise les précipitations dans une région particulière. Cette valeur peut être trouvée dans le SNIP régional 2.04.03-85.
  • F - la zone de l'objet à sécher.
  • ? - coefficient de drainage, il a une valeur fixe pour différents types de couverture. Donc: asphalte - 0,95; chape de ciment - 0,85; pierre concassée compactée au bitume - 0,60; gravats, sable, sol - 0,40.

Important: tous les produits ont une forme rectangulaire, à l’exception des plateaux télescopiques. Ils sont destinés à la disposition des déchets avec un grand angle d'inclinaison. Leur forme ressemble à un cône tronqué, de sorte que les plateaux s'accrochent séquentiellement.

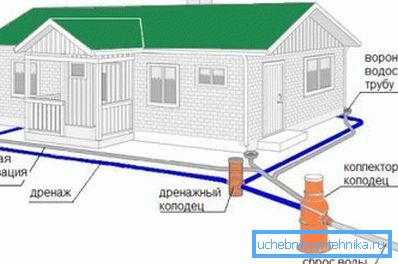

Schéma d'égout pluvial.

Les instructions selon lesquelles le système est installé linéairement sont pratiquement les mêmes en termes de technologie pour tous les bacs. Les différences ne concernent que l'épaisseur de la couche préparatoire. Le plastique, contrairement au béton armé, ne nécessite pas de fondation en capital.

Au départ, une tranchée est faite, qui devrait être un peu plus large que le plateau lui-même. Au fond de la fosse, un épais coussin de sable s’installe et une couche de béton armé est coulée. Une ligne est montée sur le béton humide, après quoi l'espace entre le mur et le sol est également comblé de béton.

Tout système est monté avec une pente vers le lieu de décharge. L'angle d'inclinaison varie en fonction du terrain de 10 à 20 mm pour 1 mètre linéaire.

La vidéo de cet article montre un exemple d'installation d'égout pluvial.

Conclusion

L'installation de collecteurs d'eaux d'égout est l'un des derniers. Si nous parlons de construction privée, il est commode d’équiper le système ainsi que de la zone aveugle autour de la maison. Mais si vous doutez de vos capacités, il est préférable de faire appel à des spécialistes, car en cas d'erreur, la ligne de béton doit être démantelée.

Enlèvement des eaux de pluie du sous-sol.
