Installation de puits d'égout

Le système d'égout ne comprend pas seulement le pipeline, mais également les puits. Le principe de leur installation est presque identique, mais ils peuvent tous remplir des fonctions différentes. Pour la construction du puits, divers matériaux sont utilisés: anneaux en béton armé, briques, parpaings, conteneurs en métal et en plastique et pneus d’automobile. En général, chaque propriétaire utilise le matériel disponible. Mais pour que le système fonctionne correctement, il est nécessaire d'installer correctement les regards d'égout, en respectant tous les codes du bâtiment.

Variété et règles pour l'installation de puits

Le nombre et le type de puits installés dépendent du type d’assainissement, de sa longueur, des gouttes, des tournants.

Astuce! Dans les égouts, utilisés uniquement sous les égouts de la salle de bain et des éviers, il suffit d'installer un puits de visionnement et de filtrage. En cas de chute ou de mise en route du pipeline, un puits de chute ou un puits rotatif est installé à cet endroit, respectivement. Ensuite, vous ne pouvez pas installer le trou d'homme, mais le combiner avec l'un d'eux.

Dans le système d'égout, où l'évacuation des toilettes et de la salle de bain sera réalisée par un seul pipeline, le premier est installé dans un puisard. Dans ce dernier, les sédiments solides se déposeront au fond et l’eau traversant le trop-plein tombera dans le filtre. Depuis le puits filtrant, l’eau purifiée par le trop-plein s’écoule dans le troisième puits - le puits de drainage. À partir du troisième puits, l’eau propre sera évacuée vers un emplacement spécifique ou pompée. L'installation de ces trois puits est obligatoire, en plus d'un puits de retournement ou de visualisation.

Bien situé

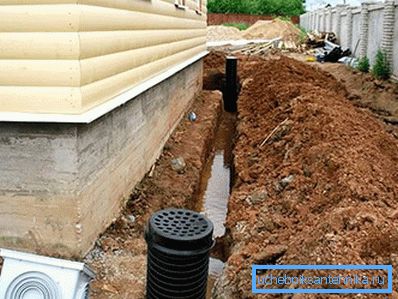

1. Les vigies. Le premier puits est installé à la sortie des eaux usées du bâtiment, à moins de 3 m de la fondation, mais pas plus de 12 m. Dans le système à longue distance, les puits sont installés tous les 15 m.

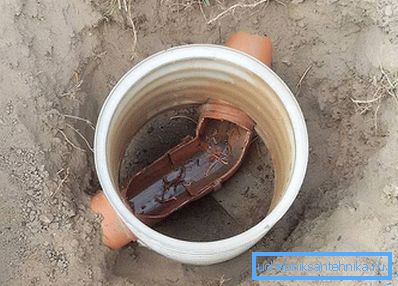

2. Pivotant. Ces puits ressemblent à des trous d'homme, mais ils ne sont pas installés à une certaine distance, mais à tous les tournants du pipeline. Et si le trou d'homme est installé à côté du plateau tournant, vous pouvez le retirer.
3. Delta. Les égouts traversant des terrains difficiles peuvent parfois présenter des chutes. Un puits de chute est installé à un tel point de jonction. Sur de très longues canalisations, la vitesse de l'eau drainée augmente et peut provoquer une rupture dans le système. Ici, le point de chute remplira la fonction de secours consistant à éteindre le débit d'eau.

Tous les trous d’égout considérés sont des dispositifs différents. Dans les puits de drainage, le fond n'est pas bétonné, mais rempli d'un matériau filtrant à travers lequel coule une eau propre. Tous les autres puits ont un fond en béton horizontal, mais pour les réservoirs de sédimentation, le fond est bétonné en forme de cône ou en pente. L'installation du tubage des puits est presque la même, bien qu'il y ait quelques nuances dues à la différence de matériaux.

Installation de puisards

Selon la conception, les bassins de sédimentation sont divisés en vertical et horizontal. Leur installation diffère considérablement.

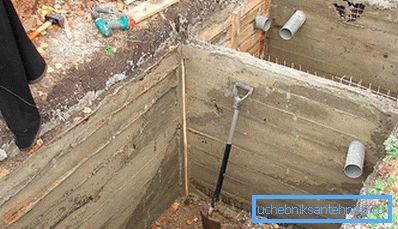

Conception horizontale

Le béton armé est principalement utilisé pour construire un puisard horizontal. La forme du puits ressemble à un rectangle avec des partitions pour les caméras (en gros, il y en a deux). Les chambres collectent des accumulations solides sous forme de sédiments au fond. Le bord supérieur du décanteur installé ne dépasse pas 60 cm de profondeur et le niveau d'eau dans la chambre ne doit pas atteindre une surface de 40 cm. Le fond sédimentaire est coulé avec du béton sous une pente.

Construction verticale

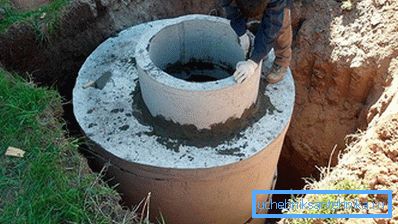

L'installation du puisard vertical est faite d'anneaux en béton armé et le fond est bétonné sous la forme d'un cône. Les impuretés qui tombent dans une telle structure laissent des particules solides au fond et le liquide, changeant la direction du mouvement, entre dans le tuyau de drainage. La hauteur des côtés du flotteur du canal de trop-plein régule le niveau d'eau.

La taille du fond sédimentaire est construite au taux de 0,8 l de sédiment par personne et par jour. Dans la partie sédimentaire, le processus d’activité vitale de tous les êtres vivants dans une pièce pendant deux jours devrait s’intégrer. À l’avenir, il est drainé par un tuyau de 200 mm installé au fond du puisard.

Astuce! L’installation d’anneaux ou de panneaux en béton armé est réalisée dans la fosse d’excavation à l’aide d’une grue mobile. Tous les joints sont scellés avec du mortier de ciment et les murs sont recouverts d'une couche d'imperméabilisation. Couvrir le dessus avec une dalle de béton avec une trappe.

Installation d'un puits de drainage

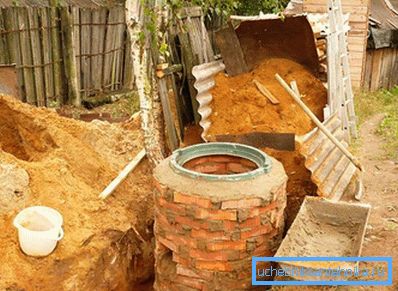

Les puits de drainage sont installés de manière similaire pour monter les anneaux. Ils peuvent être remplacés par de la maçonnerie en brique, du parpaing. La seule différence est qu'il n'est pas installé sur le fond de béton, mais sur le filtre. Il se compose d'une couche de sable, d'un mélange de sable et de gravier, et la troisième couche est une grosse pierre concassée. L'épaisseur de chaque couche est de 15 à 25 cm.

Installation d'autres puits

Des puits d’inspection, différentiels et rotatifs sont installés à partir d’anneaux en béton et de briques, parpaings, fûts et autres matériaux improvisés. Le fond horizontal est rempli de béton de 15 cm d'épaisseur et tous les murs sont recouverts d'une imperméabilisation.

Après avoir lu l'article, vous connaissez les types de puits et leur emplacement d'installation. Et le travail principal pour l'installation de tous les types de puits est presque identique: creuser une fosse, bétonner le fond ou installer un filtre de protection, construire des murs, les recouvrir d'une imperméabilisation, les recouvrir d'une plaque avec une trappe, les asperger de terre. La plupart des travaux peuvent être effectués à la main et, pour l'installation d'anneaux ou de panneaux de béton, il faudra recourir aux services d'une grue. Pour une grande quantité de terrassement, il est préférable d'utiliser une excavatrice.
