La profondeur de l'égout - les principaux aspects de ce
Lors de la réalisation des travaux de conception et d’installation sur le système d’égout, il est nécessaire de s’inspirer de plusieurs normes. De plus, si l'angle de la pente, le diamètre des tuyaux et d'autres facteurs ont des valeurs constantes, la profondeur du système d'égout selon SNiP peut différer considérablement en fonction de la zone climatique dans laquelle les travaux sont effectués. Dans cet article, nous examinerons ce problème plus en détail et soulignerons les aspects les plus importants.
Nuances à prendre en compte pour déterminer la profondeur de la bande
Toutes les informations relatives à la question à l’étude sont exposées dans les SNIP 2.01.01 à 82. Les facteurs importants suivants peuvent être distingués de cet acte réglementaire:
| Ceinture climatique | Cet indicateur étant en grande partie fondamental, tout travail de conception commence par celui-ci. Vous trouverez ci-dessous un diagramme qui détermine la profondeur des canalisations d'égout définie par SNiP. Vous devez trouver votre position et connaître la valeur de profondeur souhaitée. |
| Relief de la parcelle | Si la plate-forme sur laquelle les communications seront établies est absolument plate, alors ce facteur peut être ignoré, mais si le plan est irrégulier, la profondeur du pipeline change également. |
| Charge sur les structures | Encore une fois, s'il n'y a pas de transport sur le site, vous ne devriez pas vous inquiéter des charges, mais si le système est placé sous le passage, la route ou la plate-forme, par lequel le transport passe parfois, alors des effets de déformation accrus doivent être pris en compte, car ils peuvent endommager les tuyaux |
| Matériaux utilisés | Si vous utilisez des tuyaux en fonte de fer ou en amiante à paroi épaisse, ne vous inquiétez pas de la charge, mais si vous décidez d'utiliser du plastique, dont le prix est beaucoup plus bas, vous devrez faire particulièrement attention car, malgré leur durabilité, ces éléments sont beaucoup plus faciles à endommager. |
| Caractéristiques de conception | Par exemple, la profondeur de pose des tuyaux d'égout dans une maison privée est très différente de la construction industrielle en raison d'un certain nombre de caractéristiques que nous considérons ci-dessous. |
Ordre de travail
Considérez la séquence dans laquelle toutes les activités sont exécutées et comment organiser le flux de travail afin de minimiser le risque d'erreur et de mauvais calcul (voir également l'article L'écart d'une canalisation d'égout est un indicateur important pour l'efficacité du travail).
Profondeur de congélation
Cet indicateur se trouve soit dans l’annuaire «Climatologie de la construction», soit dans les agences de métrologie locales. Il convient de noter que l'indicateur peut varier considérablement en fonction du type de sol, comme le montre le tableau.
Ce type de communication présente certaines fonctionnalités que vous devez connaître lors du calcul de la profondeur:
- En raison du fait que les tuyaux avec des températures constamment élevées traversent les tuyaux, leur profondeur diffère de la communication ordinaire et des systèmes de plomberie standard. C’est un facteur très important qui influence directement la pénibilité du travail et le temps qu’il prend pour le terminer.
- L'indice de la profondeur de la bande dépend du diamètre des éléments utilisés. Si cet indicateur est inférieur à 50 centimètres, il est alors possible de soustraire 0,3 mètre de la valeur de la profondeur de pénétration du gel, ou de plus de 50 centimètres, puis 0,5 mètre. C'est-à-dire qu'avec un indicateur de communication de 1,5 mètre, un diamètre de 110 mm peut être posé sur un renfoncement de 1,2 mètre.
Astuce! S'il est impossible ou très difficile de placer la communication à la bonne profondeur, vous pouvez utiliser une isolation spéciale pour tuyaux, qui empêchera le gel et simplifiera considérablement le travail. Dans certaines situations, c'est la seule solution appropriée.
Caractéristiques du terrain
Si le site présente des différences de hauteur, il est important de suivre quelques règles importantes:
- L'option la plus simple pour calculer la profondeur consiste à déterminer la section la plus basse. Il est impossible d'effectuer des calculs à partir de ce point. Les baisses étant indésirables, vous ne pouvez en aucun cas creuser une tranchée en gradins, car la pente doit être uniforme sur toute la longueur de la ligne.
Faites attention! Un biais excessivement grand, mais aussi trop petit, affecte négativement le fonctionnement du système et conduit à une formation accélérée de plaque sur les parois internes des tuyaux, ce qui augmente considérablement le risque d'obstruction.
- Compte tenu de la complexité du travail due à la forte chute de hauteur ou à d’autres facteurs, il est possible de réchauffer la partie du système qui sera plus proche de la surface qu’elle ne devrait être et de poser les sections restantes sans utiliser d’éléments isolants.
- Il est très important de garantir une fixation de haute qualité de chaque élément afin d'éviter que les tuyaux ne se plient après s'être endormis, car la probabilité de fuite est alors élevée.
Le schéma de profondeur de pose est très important pendant la phase préparatoire - le système d'égout dans une maison privée n'est pas compliqué, il n'est donc pas difficile de créer un projet et les facteurs décrits ci-dessus serviront de type d'instruction.
Caractéristiques du travail
Si vous avez décidé de la profondeur d’enterrement du tuyau d’égout, vous pouvez vous mettre au travail:

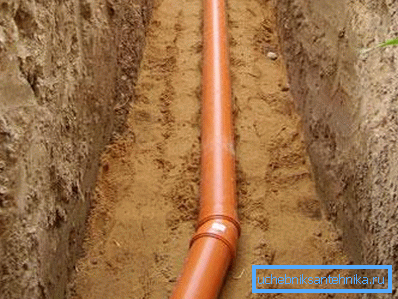

- La tranchée est creusée de 15 à 20 cm plus profondément que nécessaire. Cela est nécessaire pour fabriquer un oreiller en sable et gravier, qui doit être soigneusement tassé.
- Suivant est le processus de pose, il devrait commencer à partir de la fondation de la maison. Il est important que la profondeur de pose du tuyau d'égout corresponde également à la pente requise. Pour les tuyaux d'un diamètre de 100 à 200 mm, cet indicateur est de 2 cm par mètre, c'est-à-dire que la différence de hauteur de 10 mètres doit être de 20 cm.
- Pour réduire la pression sur les conduites, il convient de creuser des tranchées étroites. Il est également possible d'installer des entretoises en bois sur la conduite tous les mètres pour réduire la pression.
- Pour assurer une étanchéité maximale des joints, il est possible de renforcer davantage en appliquant un mastic à la silicone qui, après durcissement, créera une barrière insurmontable contre l'humidité.
- Une fois l'assemblage terminé, vous devez vérifier l'étanchéité du système. L'option la plus simple consiste à le remplir d'eau.
- La dernière étape - s’endormir au sol.
La profondeur de l'égout pluvial peut être moindre, car en hiver, les tuyaux sont vides et le gel n'est pas terrible. Mais il est important que le système n’accumule pas d’eau pendant les précipitations.
Conclusion
Comme vous pouvez le constater, la profondeur du système d'égout est très importante, sinon le gel peut simplement l'arrêter (voir aussi l'article Les fosses septiques pour les eaux usées sont un élément clé du système d'égout autonome).
La vidéo de cet article indiquera certaines nuances importantes concernant le sujet traité dans l'article.
