Le système principal de traitement des eaux usées:

Le système de drainage moderne est un ensemble d’équipements et de divers appareils reliés les uns aux autres. Lorsque vous créez vous-même un système d'égout dans une maison privée, vous rencontrez très souvent de nombreuses difficultés pour localiser les composants.

Organiser correctement le drain est assez réaliste, si vous lisez les principes de base.

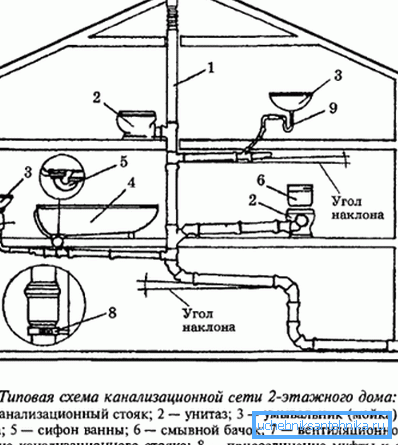

Réseau interne

L’objectif principal de cette branche est d’accepter les eaux usées et de les évacuer hors de la structure directement dans le système externe, ce qui les acheminera vers des récepteurs spéciaux. Le schéma des eaux usées dans un immeuble d'habitation et résidentiel est régi par les paragraphes SNiP 2.04.01-85, qui décrivent clairement les règles d'installation des composants.

Composants de base

Pour que tous les fragments du système de traitement des déchets se déposent avec succès, il est nécessaire d’organiser un agencement approprié au stade de la conception. Les espaces nécessitant une alimentation en eau doivent être aussi proches que possible.

Dans ce cas, il sera possible de former une branche courte.

• La colonne montante centrale étant un attribut essentiel de chaque système, son installation doit donc faire l’objet d’une attention particulière.. C'est un pipeline vertical d'éléments d'un diamètre de 110 mm et plus. Dans les grands bâtiments, plusieurs colonnes montantes peuvent être installées à la fois.
• Les lignes de branchement sont le plus souvent faites de tuyaux d’égout en PVC, car leur prix est bas. Au cours de l'installation, des composants de couleur grise sont utilisés, qui ont une structure monocouche. De ce fait, la production peut réduire les coûts de production.
• Des pièces en forme sont nécessaires pour connecter les fragments individuels. Ceux-ci incluent des tees, des croix, des bagues de connexion, des adaptateurs et certains autres produits.

Note! La pose de la colonne montante peut être réalisée de manière fermée, ce qui améliorera les caractéristiques esthétiques de la pièce. Pour cela, des cases sont utilisées ou des canaux spéciaux sont créés.

Installation de la colonne montante

Dans la maison, le robinet principal est organisé en fonction du projet. La première étape est le marquage, pour lequel les traces sur la surface latérale sont laissées avec un simple crayon ou un marqueur à l'endroit où le tuyau passera. Au cours des travaux préparatoires, il est nécessaire d'indiquer les zones de fixation des éléments au mur.

Les colonnes montantes ouvertes sont généralement situées dans les coins des installations sanitaires et les colonnes montantes fermées - juste derrière les toilettes, en observant l’axe. Tous les composants sont installés strictement verticalement, de sorte que l'écart ne dépasse pas 2 mm par mètre linéaire. Dans certains cas, perekidki et indents.

L'assemblage de la sortie de base se fait par le bas. La connexion de fragments est réalisée à l'aide de prises situées sur l'une des extrémités.

L'étanchéité est assurée par des joints toriques en caoutchouc. De plus, un tel joint permet, dans une certaine mesure, de compenser le déséquilibre des joints.

Pour le nettoyage, des révisions spéciales sont installées. Elles doivent être situées à une distance de 1 m du sol à la partie centrale du trou. En même temps, il est nécessaire de se retirer du côté de l’appareil sanitaire raccordé d’au moins 15 cm pour permettre le nettoyage de la colonne montante lorsqu’elle est bouchée.

Connexion et sécurisation des lignes de dérivation

L'assemblage des tuyaux est réalisé à l'aide d'éléments spéciaux - raccords. Avec leur aide, vous pouvez créer des systèmes de branchement, des tournants et effectuer une transition vers un diamètre différent. Le processus de fixation est rendu possible grâce à l’utilisation d’un raccord d’égout qui permet de relier deux arbres.

La fixation des lignes de retrait s'effectue à l'aide de colliers spéciaux, fixés sur un plan vertical ou horizontal. Dans ce cas, les tuyaux doivent être situés avec une pente de 2 cm par mètre linéaire, sinon il ne sera pas possible d'organiser un flux de haute qualité.

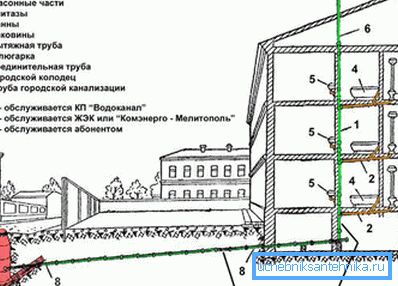

Partie extérieure

Le plus souvent, le système est basé sur un dispositif pour les eaux usées des anneaux en béton avec la présence d'une station d'épuration. En règle générale, ces systèmes sont gravitaires et ne contiennent donc pas de stations de radiomessagerie. En outre, tous les éléments du réseau externe seront pris en compte, ce qui permettra d’assurer un fonctionnement fiable de la communication.

Bien absorbant bien

Cette structure hydraulique est un trou de drainage, au fond duquel une couche de sable et de pierre concassée est déposée pour un traitement supplémentaire des eaux usées. La conception est faite en utilisant des anneaux en béton armé empilés les uns sur les autres. Les joints entre les segments sont scellés avec du mortier de ciment et de sable.

Station d'épuration

Il est installé à proximité immédiate du puits absorbant, car après avoir traversé la fosse septique, les drains doivent être évacués dans le sol. Le système lui-même est situé dans le sol et est nettoyé environ une fois par an. Pour l'installation, un fossé des tailles correspondantes est préparé.

Système de tuyauterie

Il est possible de livrer les eaux usées au point de destination finale uniquement à l'aide de canalisations récemment construites en tuyaux en PVC de couleur orange. De tels éléments ont une structure multicouche et sont donc capables de résister à la pression du sol.

Vous trouverez ci-dessous un guide sur la façon de connecter des éléments avec la présence d’une socket.

1. Au stade préliminaire, les deux extrémités du tuyau sont soigneusement nettoyées de divers débris. Ce n'est qu'en l'absence de saleté et de poussière qu'il est possible d'assurer la qualité du joint des deux composants.
2. Directement dans la douille installée bague en caoutchouc de tailles appropriées, qui joue le rôle d'un joint. Grâce à cela, il sera possible d'obtenir une étanchéité maximale du joint.
3. Une fine couche de silicone est appliquée à la surface de l'extrémité lisse pour améliorer la résistance à l'eau du joint. La lubrification doit être uniformément répartie sur la surface.
4. L'élément est inséré dans la douille jusqu'à ce qu'il s'arrête, après quoi la marque est placée avec un crayon pour référence. Ensuite, le tuyau est sorti afin que le retrait d'environ 1 cm soit préservé de la ligne.

Attention! Si, pour une raison quelconque, il n’y avait pas de composé de silicone à proximité, vous pouvez utiliser du savon liquide. Cependant, la qualité de la connexion dans ce cas sera moins fiable.

En conclusion

Lorsque le réseau d'égouts d'une maison privée est formé, il ne faut pas oublier la création d'une ventilation, sinon une odeur fétide sera toujours présente dans les pièces où des appareils sanitaires sont installés. Habituellement, la hotte est installée directement sur la colonne montante, tandis que la hauteur du canal de sortie doit dépasser de 50 à 100 cm l’arête du toit.

Le reste des détails sur le sujet se trouve dans la vidéo de cet article.
