Méthodes d'installation des puits d'eau

Selon SNiP, les puits d’eau sont des ouvrages souterrains dont l’objet est d’installer des équipements de plomberie. Il peut s’agir de vannes, de vannes, de doseurs, de vannes d’arrêt, etc. Ces dessins peuvent avoir une forme rectangulaire ou arrondie.

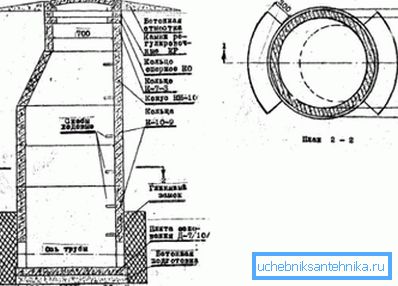

Sur la photo, le schéma de construction à la taille souhaitée.

Dispositions générales

Ces installations sont nécessaires à l’installation de divers équipements.

Les exigences relatives à l'installation de composants externes des communications d'ingénierie figurent dans le SNiP 2.04.0 / 84.

En général, les détails d'un puits d'eau ressemblent à ceci.

  1. Sa hauteur entre le niveau de drainage et la couverture doit être d’au moins 150 cm.
  2. Pour les réseaux d’une section jusqu’à 400 mm, l’écart minimum entre la paroi de la structure et le tuyau doit être de 30 cm.. Pour les sections de 500/600 mm, cette distance est de 50 cm et le diamètre du système est supérieur à 600 mm - 70 cm.
  3. Les brides de tuyau d’une section jusqu’à 40 cm doivent être situées à au moins 0,3 m des murs.. Si le diamètre est supérieur à 40 cm, l'écart augmente à 0,5 m.

Faites attention! Cette instruction améliore la facilité d'installation. Si la taille de la bride est grande, des boulons épais sont utilisés pour la fixation; ils doivent souvent être serrés à l'aide d'un long levier.

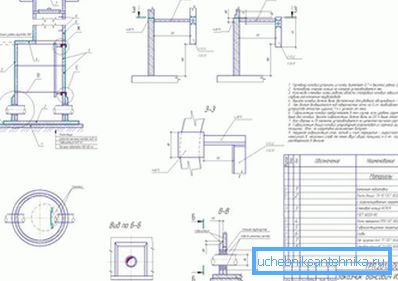

Dessin de conception des puits en béton armé.
  1. L'écart à partir de l'extrémité de la douille, face au mur, pour une section allant jusqu'à 30 cm, doit être de 40 cm, pour un diamètre supérieur à cette valeur –0,5 m.
  2. Le haut des tiges rétractables des bouchons doit être séparé de toutes les surfaces de 30 cm.Le volant avec une tige de type fixe nécessite 50 cm d’espace libre.

Du bas du tuyau au niveau de la litière devrait être:

  • avec leur section allant jusqu'à 40 cm - 25 cm;
  • avec un diamètre de 50/60-30;
  • avec une section supérieure à 60-35.

Faites attention! Pour pénétrer dans le puits, il est souhaitable d’équiper son mur de ses propres supports en acier ou en fonte. Si vous ne le faites pas, vous pouvez utiliser une échelle ou une échelle.

Les plaques d'égout pour les puits d'eau et d'égout ne doivent pas être isolées. Les éléments isolés sont utilisés s'il existe une justification technique. Par exemple, dans la région, les hivers sont rigoureux.

Structures en béton armé

L'appareil est un puits de béton armé.

Les puits d’usine préfabriqués les plus courants en béton armé.

Ce qui fait un tel puits

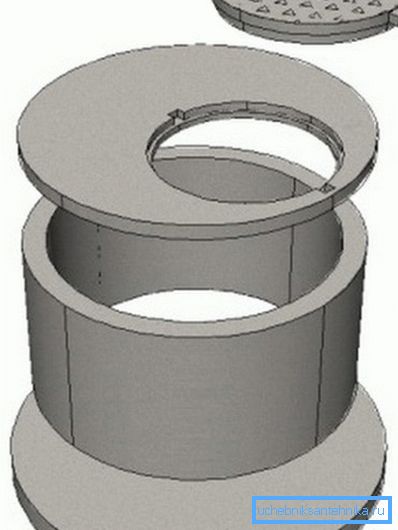

Le dispositif du puits d'eau des anneaux concrets est comme suit:

  • plaque de route;
  • l'anneau est complémentaire;
  • le cou;
  • dalle de sol;
  • anneau de mur;
  • trappe avec couvercle;
  • plaque inférieure.

Les dimensions des anneaux de puits d’eau sont indiquées dans le tableau.

Marquage du produit Dimensions en mm Poids en kg Coût de
Hauteur Épaisseur du mur Int. diamètre
COP / 7/1 100 80 700 46 340
COP / 7 / 1.5 150 80 700 68 350
COP / 7/3 350 80 700 140 590
KS-7-5 500 80 700 230 800
COP / 7/6 600 100 700 250 825
COP / 7/9 900 80 700 410 1230
COP / 7/10 1000 80 700 457 1280
COP / 10/5 500 80 1000 320 1105
COP / 10/6 600 80 1000 340 1130
COP / 10/9 900 80 1000 640 1530
COP / 12/10 1000 80 1200 1050 2115
COP / 15/6 600 90 1500 900 2060
COP / 15/9 900 90 1500 1350 2670
COP / 20/6 600 100 2000 1550 3345
COP / 20/9 900 100 2000 2300 4015
COP / 25/9 900 120 2500 2200 16 100
KO / 6 70 120 580 60 390

Montage de la construction

Les puits de plomberie en béton armé sont le plus souvent montés pour des immeubles à appartements. Pour leurs propres maisons, ils sont également utilisés. Cependant, dans la plupart des cas, les propriétaires privés remplissent des structures monolithiques de forme carrée ou rectangulaire (elles nécessitent un coffrage plus simple que pour les homologues circulaires). Les entreprises de construction utilisent des méthodes plus sophistiquées utilisant des anneaux d’usine prêts à l’emploi.

En outre brièvement sur la façon dont l'auto-installation de puits d'eau en béton armé.

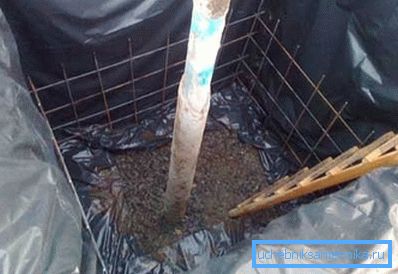

Arrangement indépendant d'un puits en béton.
  1. Il convient de noter que le dispositif de coffrage sera compliqué car il doit comporter des ouvertures pour les plateaux de réseau et l'entrée.
  2. Vous devez d’abord creuser une fosse dont les murs doivent avoir une largeur supérieure de 20 cm à celle du futur puits.
  3. Près du fond de la fosse doit être versé 20 cm de gravier ou de sable. Cette couche formera la base des murs et servira de drainage.
  4. Les parois de la fosse doivent être recouvertes d'un revêtement d'étanchéité en rouleau - film plastique, revêtement d'étanchéité, feutre pour toiture. Un tel revêtement de sol ne permet pas non plus à l'eau du béton d'être absorbée dans le sol, ce qui réduit la résistance de la structure.
  5. Ensuite, le cadre de renforcement est monté. Il peut être constitué de tiges ondulées, liées avec un fil métallique recuit ou un treillis d’usine.
  6. Ensuite, le coffrage se détache. Le matériau utilisé peut servir de contreplaqué résistant à l'humidité, de panneaux, d'OSB, d'ardoise lisse, etc.
  7. Le béton d’usine M-200 ou un mélange mélangé indépendamment est versé dans la boîte finie par couches de 30 cm chacune. Les proportions de la solution: 1 part de ciment, 3 parts de sable de quartz et 3 parts de gravier. Chacune des couches coulées est percée avec un épissage.
  8. Lorsque le béton est complètement sec, une plaque d’usine est placée sur le dessus, qui a un bouchon et une trappe d’un puits d’eau.

Homologues de brique

La construction de briques.

Le dispositif de puits d'eau à partir d'une brique - processus plus laborieux. Les dimensions de la fosse pour eux devraient être plus grandes que pour les homologues en béton. Le fait est que la brique nécessite une imperméabilisation externe, qui est équipée de plusieurs couches de bitume chauffé.

Faites attention! Dans ce cas, il est nécessaire de procéder à la pose uniquement à partir de briques en céramique jaune ou rouge. Le silicate est fabriqué à base de chaux et est rapidement détruit dans un environnement humide.

Mettez le matériau dans une demi-brique. Ses rangées horizontales sont liées à au moins 25% de la longueur des éléments. En tant que liant, il utilise un mélange ciment-sable dans un rapport de 1: 3. L'épaisseur des joints de maçonnerie est de 1 / 1,5 cm.

Structures plastiques finies

Construction prête en plastique.
  1. Les usines de plastique permettent de gagner beaucoup de temps.
  2. La conception d’un puits d’eau de ce type consiste en un tuyau ondulé épais en PE ou en PP. La structure comporte des branches pour plateaux et bagues d'étanchéité.
  3. Pour augmenter la rigidité annulaire de la structure, celle-ci est réalisée avec des parois à double paroi.

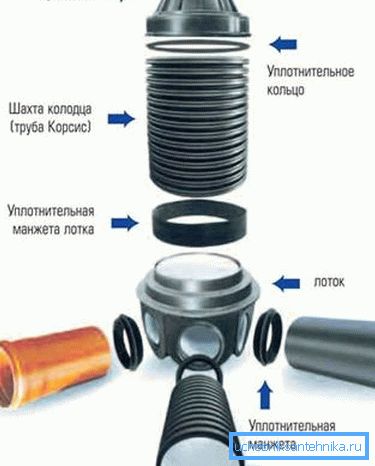

Type de conception pliable.
  1. Le prix des puits en plastique est assez élevé - un produit de deux mètres avec une section de 0,7 m coûte 15/17 mille roubles.

Installation des installations

  1. Une fosse est en train de creuser, un peu plus grande que le puits lui-même. 15/20 cm suffiront.
  2. Coussin de sable tombe.
  3. Ensuite, la structure est abaissée dans la fosse.
  4. Si la structure a une chambre submersible, elle est remplie de béton. Pour cette raison, le puits ne flotte pas dans un sol humide.
  5. Les communications et les équipements sont installés dans le bâtiment.
  6. Le remblayage est effectué.

Conclusion

Les puits du réseau d’alimentation en eau ont une fonction importante. Ils abritent des équipements qui régulent et contrôlent le fonctionnement du système.
