Pompe à eaux usées quelle unité choisir en fonction de vos

15-08-2018
Eaux usées extérieures

Les installations sanitaires et les appareils électroménagers ont souvent un agencement tel qu’il est difficile de les localiser dans un logement, car ils doivent être placés près des égouts. De plus, les tuyaux horizontaux doivent être montés avec une pente dans la direction de la colonne montante, de sorte que les drains passent par gravité.

Sur cette base, il est nécessaire d'installer tous les appareils sanitaires les uns à côté des autres.

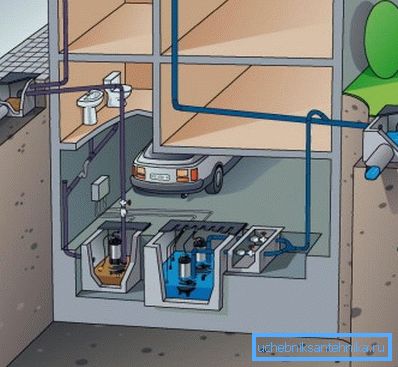

Les pompes aident à utiliser efficacement le système d'égout.

Pourquoi avons-nous besoin de pompes pour les eaux usées

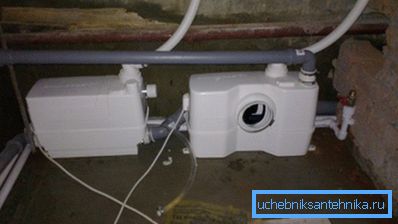

La pompe permettra d'installer des équipements sanitaires dans le sous-sol du bâtiment.

Ce problème peut être résolu en installant la pompe. L’utilisation d’une telle unité permettra de placer une douche, une salle de bain, des toilettes, un lavabo, un lave-vaisselle ou un lave-linge à votre convenance. Par exemple, un système d'égout au sous-sol avec une pompe permettra de placer les appareils sanitaires sous les tuyaux principaux du système.

Les pompes pour réseau de drainage sont divisées en deux groupes.

Ils peuvent être industriels et domestiques.

  1. Ce dernier peut pomper les eaux usées d'un ou de plusieurs consommateurs. Ils sont optimaux pour les maisons de campagne, les maisons de campagne, les petits hôtels, les restaurants, les cafés, les magasins, les clubs.
  2. Des pompes industrielles sont installées dans des immeubles d'habitation situés dans des sous-stations connectées à des égouts.

Unités de ménage

Les pompes domestiques d'égout diffèrent par leur objectif, leur lieu d'installation et leurs caractéristiques de conception. Ainsi, il existe des unités spécialement conçues pour le consommateur d'eau et des installations de pompage des eaux usées pour les systèmes forcés. Les dernières unités sont situées dans des puits septiques ou des stations de pompage.

Pompes de toilette avec dispositif de broyage

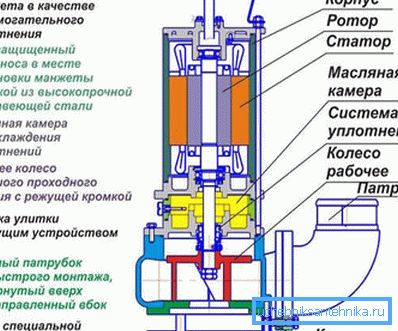

Pompe avec dispositif de broyage.
  1. Cette unité est montée à moins de 40 cm des toilettes, derrière lui. Il a la forme d'une boîte dont les dimensions sont à la mesure de la citerne.
  2. L'appareil est raccordé au tuyau de refoulement de l'appareil sanitaire..

Faites attention! Lors de la vidange de l'eau dans les toilettes, les drains remplissent la pompe. Ses lames de broyage en acier commencent à broyer le papier toilette et les excréments. Des déchets plus denses que l'unité n'est pas capable de broyer.

  1. Lorsque les ordures sont broyées, les eaux usées s'écoulent par les tuyaux dans la canalisation d'égout.
  2. Des unités similaires peuvent pomper une colonne de liquide jusqu'à 10 mètres de haut et jusqu'à 100 mètres de long..
  3. Dès que le liquide est déchargé dans la colonne montante, le verrou de chasse de la cuvette des toilettes est à nouveau rempli d'eau..
  4. Les tuyaux de sortie de la pompe peuvent avoir une section de 18/40 mm. Cela permet de les monter derrière le revêtement du mur ou du plafond.
  5. Les pompes à eaux usées avec un broyeur permettent de placer les toilettes dans n'importe quelle pièce, sans tenir compte de l'emplacement de la colonne montante et du niveau de placement des tuyaux principaux du système.
  6. La température la plus élevée des drains pouvant pomper de telles unités (cela dépend du modèle) varie de +35 à + 50 °.
  7. Certains appareils sont équipés d'une entrée supplémentaire pour l'évacuation des drains de la douche, du bidet, du lavabo ou de l'urinal.

Faites attention! Si la température de l'effluent est supérieure à celle indiquée dans son passeport, l'unité peut se briser. Certains appareils sont donc équipés d'une protection qui vous permet de pomper du liquide chaud pendant une demi-heure.

En plus des pompes, ayant la forme d'une boîte, avec des dimensions de 30 × 45 × 16 cm, des dispositifs intégrés avec un mécanisme de coupe sont également disponibles. Ils sont destinés aux types de cuvettes suspendues. Leur épaisseur est d'environ 12 cm. Grâce à cela, l'appareil peut être installé derrière la cloison GCR.

Mécanismes de cuisine

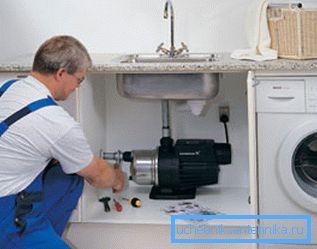

Dans l'installation photo de la pompe de cuisine.
  1. De tels dispositifs sont appelés "sanitaires", car ils ne pompent que les eaux usées et ne possèdent pas de déchiqueteur.. Le liquide de décharge lors de l'utilisation d'une telle unité ne doit pas inclure d'objets étrangers.
  2. Les appareils de cuisine sont équipés de plusieurs entrées.. Pour cette raison, ils peuvent être connectés au lavabo et en plus - douche, baignoire, etc.
  3. Ils peuvent être montés dans le placard de l'évier ou dans un autre endroit approprié..
  4. Lors du choix, tenez compte de la température maximale du fluide que les pompes de cuisine peuvent pomper.. Ainsi, les modèles d'évier, de bidet et de douche sont calculés sur la température des drains ne dépassant pas + 50 °. Par conséquent, ils ne peuvent pas être connectés aux machines à laver et aux lave-vaisselle.
  5. Pour ne pas menacer de réparer rapidement la pompe d’égout de cette catégorie, nettoyez-la régulièrement des dépôts de graisse..

Pompes fonctionnant à des températures supérieures à + 75 °

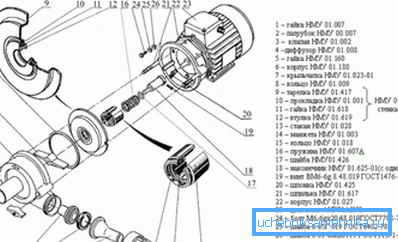

L'appareil est une pompe résistant à la chaleur.
  1. Ce type de pompe à eaux usées est seul. De tels appareils permettent de détourner les eaux usées de tous les appareils de cuisine et de plomberie qui utilisent de l'eau chaude sans nuire à leurs performances.
  2. Il est possible de connecter un évier, un évier, un lave-vaisselle et un lave-linge, une douche, une baignoire à cet appareil.
  3. En mode normal, l'appareil pompe le liquide dont la température ne dépasse pas + 75 °. Peu de temps (habituellement environ 30 minutes), ces pompes peuvent supporter des températures de +90 degrés.
  4. Le prix de tels appareils est de 400/500 dollars.

Dispositifs submersibles

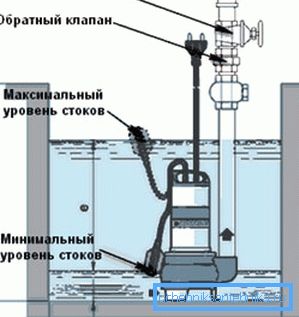

Schéma de l'appareil submersible.

Les experts appellent ces unités «submersibles fécaux».

Leur conception et leur méthode d’installation sont radicalement différentes des analogues décrits précédemment.

  1. Les dispositifs submersibles sont montés dans un puits ou un réservoir dans lequel s'accumulent les drains de l'ensemble du bâtiment. Cela peut être un chalet, une maison de campagne, un restaurant, un club et un autre bâtiment doté d'un système de drainage autonome.
  2. Les pompes à eaux fécales sont équipées d'un moteur puissant et d'un dispositif de coupe. Il peut moudre non seulement le papier hygiénique et les masses fécales, mais également les gants, les serviettes, les produits d’hygiène intimes, etc.

Faites attention! Les appareils ne peuvent pas gérer les pierres et les objets métalliques. Par conséquent, vous devez vous assurer qu'ils ne tombent pas dans les égouts. Sinon, l'unité pourrait tomber en panne.

  1. Lorsque des objets étrangers sont broyés, les déchets liquides sont pompés dans la fosse septique dans laquelle ils sont nettoyés.
  2. Les boîtiers des appareils et le mécanisme de meulage sont généralement fabriqués en acier inoxydable ou en fonte, moins souvent en plastique résistant aux chocs.
  3. Une pompe submersible est souvent équipée d'un flotteur de signal. Lorsque le puits est rempli, l'appareil vous indique qu'il est temps d'activer le drainage de l'effluent. Le deuxième flotteur éteint la pompe.

Analogues industriels

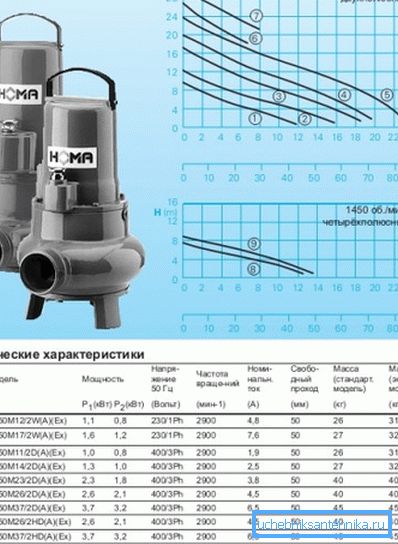

Caractéristiques des pompes immergées industrielles.

Les pompes à eaux usées du groupe industriel sont utilisées dans les maisons à plusieurs étages, les chalets, les colonies et les entreprises éloignées, ainsi que dans les installations de pompage des eaux usées dans les principales canalisations d'égout. Les mêmes unités sont montées aux stations - pompage et traitement des eaux usées.

Pompes fécales submersibles

  1. L'instruction indique que de tels dispositifs fonctionnent en permanence, immergés dans des drains.
  2. Sur la base du fait que les mécanismes sont tout le temps dans un environnement hostile, leurs corps et leurs parties devraient être fabriqués en tenant compte des normes de résistance.
  3. Ce type de pompes est populaire parce qu'elles sont installées à l'intérieur du SPS (station de pompage des eaux usées). Par conséquent, ils n'ont pas besoin d'attribuer une zone spéciale et d'installer un pipeline séparé.

Faites attention! Il faut dire que de nombreux modèles d'unités immergées sont également adaptés à une installation «à sec» (externe). Dans ce cas, il est nécessaire d’apporter les tuyaux correctement avec les mains propres et d’organiser le support sur le tuyau d’admission.

Unités de console

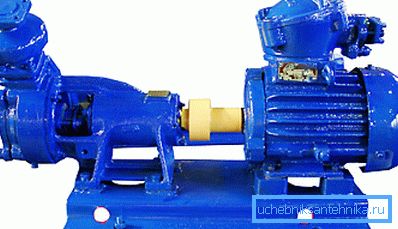

Mécanisme de la console.
  1. De tels mécanismes sont montés à ciel ouvert dans les sous-sols d'immeubles à plusieurs étages, ainsi que dans le KNS de taille industrielle.
  2. Leur principale différence est que la pompe et son moteur sont placés séparément et sont couplés par un embrayage.
  3. Si elle est utilisée correctement, la pompe d’assainissement en porte-à-faux peut fonctionner très longtemps sans accident ni panne. Si vous devez le réparer, l’entretien de l’unité n’est pas difficile, car il est placé à la vue de tous.

Mécanismes auto-amorçants pour installation sèche

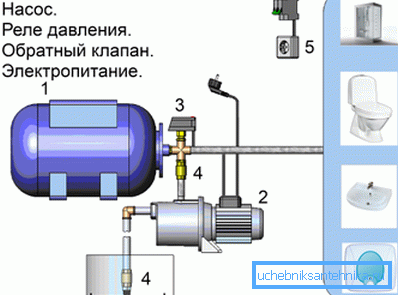

L'unité faisant partie du CND.
  1. Ces mécanismes sont montés dans une pièce séparée sur une plate-forme spécialement aménagée, à l'intérieur du CND.
  2. Les unités ont d'excellentes caractéristiques techniques, elles sont faciles à entretenir. Cependant, le coût des mécanismes est assez élevé, ils sont donc utilisés relativement rarement.
  3. Lors du choix d'une telle pompe industrielle, vous devez l'acheter auprès de la société qui peut vous fournir des professionnels pour son installation, les diagnostics correspondants, la maintenance et, en cas de besoin, la réparation.

Conclusion

En choisissant une pompe pour votre maison, lisez ses caractéristiques et son mode d'emploi. N'achetez que l'unité qui convient le mieux à votre système d'égout. La vidéo dans cet article contient des informations beaucoup plus utiles pour vous.
