Pourquoi avez-vous besoin d'un conduit de câble et comment

Pour un homme simple dans la rue, une chose telle que les eaux usées par câble semble plutôt étrange. En fait, le mot "eaux usées" ne désigne que les tunnels conçus pour la pose de câbles. Ensuite, nous examinons de plus près pourquoi ils utilisent de tels égouts et comment ils sont réalisés.

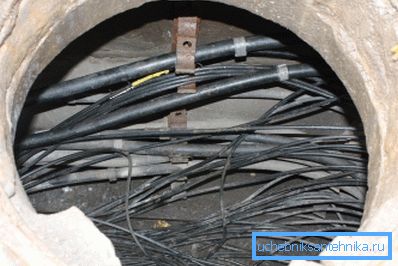

Eaux usées avec câbles posés dedans

Qu'est-ce qu'un égout pour les câbles et pourquoi est-il nécessaire?

Comme ce nom n’est pas difficile à deviner, le système d’égout pour les câbles est situé sous terre.

Cette solution vous permet de sortir du paysage urbain:

  • Lignes téléphoniques;
  • Fils électriques;
  • Câbles à fibres optiques, etc.

Parmi les avantages de l’établissement de communications dans un système d’égout spécial, on peut souligner les points suivants:

  1. Les égouts protègent les fils de:
  • exposition à l'humidité;
  • la température baisse;
  • effets électromagnétiques;
  • fortes rafales de vent, éclairs et autres phénomènes naturels.
  1. Permet d'accéder aux communications à tout moment, ce qui peut être nécessaire pour vérifier, réparer ou remplacer le réseau.
  2. Vous permet d'installer de nouvelles lignes sans violer l'intégrité de la surface de la route.
  3. Vous permet de mettre en place un réseau de communication étendu, indépendamment de l'emplacement des structures au sol et des changements de relief.
  4. Il est possible de poser des fils non seulement horizontalement, mais aussi verticalement, par exemple dans des immeubles de grande hauteur. Et si nécessaire, vous pouvez même installer le réseau sous l’eau.

Bien entendu, le système d’égout pour câbles ne comprend pas seulement des tunnels, mais également un certain nombre d’autres éléments, tels que des puits d’observation et de coin, des collecteurs, etc.

Câble à fibres optiques pour la pose à l'égout

Dispositif d'assainissement

Travaux préparatoires

Le système d'égout commence avec les calculs et le projet. La chose la plus importante est de casser la piste de telle sorte que la quantité de travail soit minimale. Grâce à cette approche, le prix du projet diminuera et le processus d'établissement des communications sera également accéléré (voir aussi l'article Conduite téléphonique: caractéristiques de la construction et de l'exploitation).

Si possible, le tracé doit être aussi rectiligne que possible, mais il est nécessaire de contourner toutes sortes de structures souterraines, les zones où les eaux souterraines et les sols calcaires sont très proches les uns des autres. Par conséquent, la conception doit être exclusivement composée de spécialistes.

Également au stade de la conception, il est décidé des matériaux à partir desquels les tunnels seront fabriqués.

Ils peuvent être:

  • Béton;
  • Béton d'amiante;
  • En plastique;
  • Polyéthylène;
  • Céramique

Faites attention! Les réseaux de communication dans les gaines de câbles sont posés dans des tuyaux en amiante-ciment ou en béton. Leur diamètre est généralement de 100 mm.

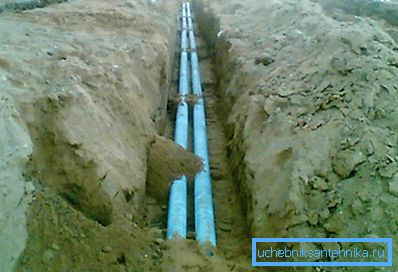

Sur la photo - drain de ciment d'amiante

Non seulement des tuyaux simples, mais également des paquets équilibrés peuvent être posés.

Étant donné que la qualité de la transmission dépend souvent de l'homogénéité électrique du réseau, le regroupement des fils posés est effectué au stade de la conception selon

  • Caractéristiques de conception;
  • La valeur de la capacité de travail;
  • Les longueurs;
  • Résistance des vagues et autres paramètres.

Les chemins de câbles de communication sur SNIP tous les 15-20 kilomètres du parcours doivent être équipés de plateformes à câbles, dont la principale exigence est une surface plane et sèche, même en période de fonte des neiges, d'inondation des rivières et de pluie automnale.

En outre, comme mentionné ci-dessus, des trappes sont installées aux intersections des réseaux pour donner accès au système d'assainissement. Il convient de noter que les puits sont spéciaux et typiques. Ils peuvent être constitués de divers matériaux de construction, par exemple la brique ou le béton armé.

Drain téléphonique

La distance entre les puits ne doit pas dépasser 150 mètres. En cas de déviation de la route de plus de 15 degrés, un puits angulaire doit être installé à l'angle de rotation.

Faites attention! Le réseau doit être situé sous le niveau de gel du sol. S'il est impossible de remplir cette condition pour quelque raison que ce soit, un câble chauffant est posé dans les égouts.

Il s'agit d'un ruban auto-régulant situé à l'extérieur du tuyau et connecté à l'électricité. Les instructions pour connecter les câbles chauffants sont extrêmement simples.

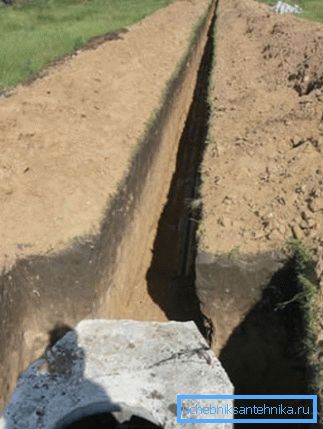

Tranchée de conduit de câble

Caractéristiques de construction

La construction des conduits de câbles et du réseau électrique est réalisée en creusant une tranchée.

Ceci prend en compte deux indicateurs principaux:

  • Largeur de tranchée;
  • Longueur

Si l'itinéraire passe sous les routes, un tunnel est creusé et immédiatement renforcé. Pour accélérer le processus de construction, je travaille en parallèle. Par exemple, un équipement spécial est utilisé pour creuser une tranchée et les équipes de construction construisent immédiatement un tunnel de leurs propres mains.

Faites attention! Les travaux de câblage peuvent être effectués à une température ambiante ne dépassant pas -20 degrés Celsius. Si le câble est posé dans des tuyaux en polyéthylène, il est interdit de travailler à des températures inférieures à -10 degrés.

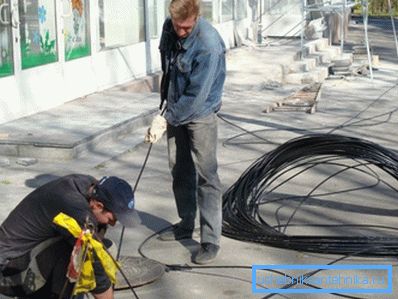

Acheminement manuel des câbles

En ce qui concerne la bande elle-même, certaines exigences dépendent du poids du câble:

Poids du câble, kg / km Moyens de tension Vue de l'élément de traction
Jusqu'à 1500 Le travail est effectué manuellement Câble d'acier ou section de fil d'acier de 3 mm
Jusqu'à 6000 Treuil manuel ou machine à câble Corde en acier diam8.0-0 mm
À partir de 6000 et plus Téléphérique Corde en fil d'acier d'un diamètre de 11-12 mm

Voici peut-être toutes les principales caractéristiques de la pose de gaines de câbles.

Conclusion

Les conduits de câbles constituent un excellent moyen de protéger les communications et la transmission de l’énergie des conditions environnementales défavorables. En outre, ils simplifient le processus de pose des réseaux en milieu urbain, mais ils doivent également respecter un certain nombre d'exigences (voir également l'article Connecter un lave-linge aux réseaux d'égouts et d'alimentation en eau: 5 étapes simples et indépendantes).

Par conséquent, faire ce travail devrait être des professionnels qualifiés qui possèdent le matériel nécessaire. À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
