Puits d'eau: but, variété, construction

Le puits d'eau est un élément important des communications, ce qui permet de prendre des mesures programmées et d'urgence pour la réparation, la maintenance et l'installation de réseaux d'approvisionnement en eau. Nous examinerons les types de tels puits, les méthodes de construction de ces puits et montrerons comment construire un puits pour l'aqueduc de vos propres mains.

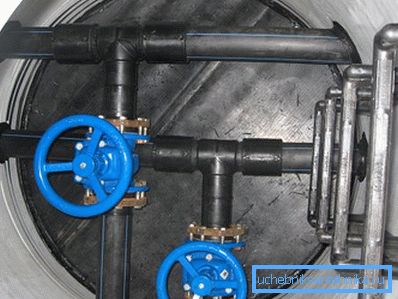

Pour la maintenance des zones critiques ou des nœuds du système, des puits d’eau sont construits.

But et variétés

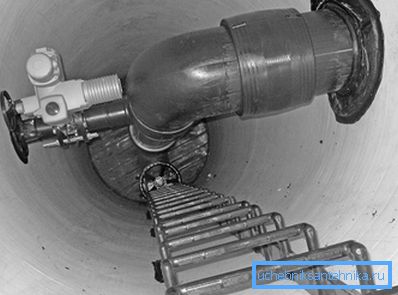

La construction peut bloquer deux pipelines à la fois.

Les puits installés sur les réseaux d’approvisionnement en eau sont conçus à des fins diverses, notamment:

  • Contrôle des endroits des branches, des intersections et des tournants des tuyaux principaux. Comme il convient, tout réseau est divisé en sections droites, au début et à la fin desquelles des puits sont installés pour permettre l’accès à des canalisations en cas d’accident ou de mesures planifiées. De plus, ce sont les virages et les branches qui contiennent les raccords et les brides, qui sont le plus souvent sujets aux fuites;
  • La possibilité d'accéder aux emplacements des vannes, au réglage, à la fermeture et au réglage des vannes. Souvent, aux intersections et aux branches des tuyaux, diverses vannes sont installées pour le contrôle du débit, pour lesquelles un puits est construit;
  • Emplacement des stations de pompage, des appareils de mesure et autres équipements. Un certain nombre de dispositifs différents sont placés directement sur la ligne et leur remplissage en terre n’est pas fourni. Pour accueillir de tels dispositifs et y avoir accès, construire des réservoirs spéciaux;
  • Pour la réception et l'évacuation des eaux résultant d'un accident ou du rejet d'eau prévu, des puits spéciaux de réception et de drainage peuvent être installés sur le système d'alimentation en eau;
  • Dans les systèmes d’alimentation en eau autonomes, un puits peut servir de source d’eau potable ou jouer le rôle d’un caisson au-dessus de la tête de puits;
  • Des réservoirs d’inspection et d’entretien sont également installés aux points d’entrée des tuyaux dans les maisons ou passant par d’autres obstacles.

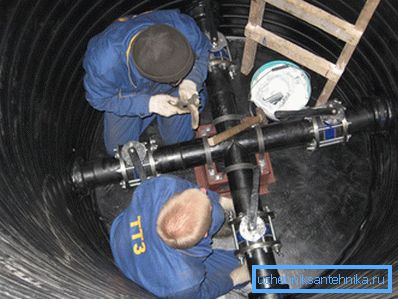

La photo montre comment l'accès du personnel aux points de contrôle du système a été mis en œuvre à l'aide d'un puits.

Faites attention! Comme vous pouvez le constater, la nomination d’un puits d’eau peut être différente, mais ils sont tous destinés à des activités liées au contrôle, à la réparation ou à la maintenance de réseaux de distribution d’eau.

Ainsi, selon le but recherché, les installations peuvent être divisées en variétés, parmi lesquelles:

  • Puits d'inspection. Conçu pour contrôler divers sites et zones critiques;
  • Salles des machines et stations de placement des équipements. Ils y installent des pompes, des compteurs, des boîtes de vitesses et d’autres équipements;
  • Points de contrôle où se trouvent les vannes, robinets, vannes et autres commandes pour les paramètres du système;
  • Les puits de drainage destinés à la collecte, à l'absorption et au drainage de l'eau.

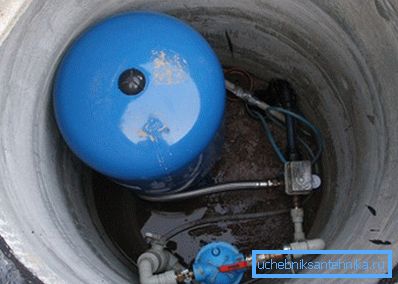

Le réservoir peut être placé hydroaccumulateur et autres équipements.

Un exemple d'installation de drainage est un puits humide dans un système d'approvisionnement en eau. Il est nécessaire de drainer l'eau du système en cas de réparation: le liquide est envoyé dans ce réservoir d'où il est pompé.

Méthodes de construction et matériaux

Brique

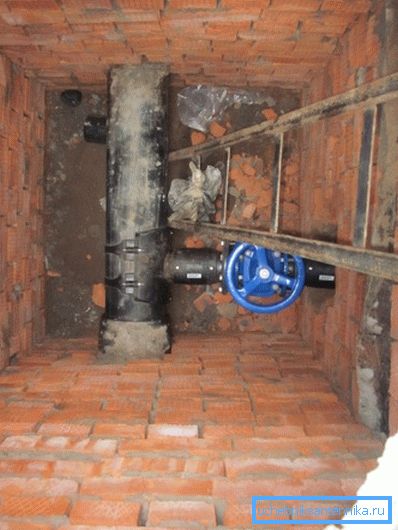

Vous pouvez construire un puits pour la plomberie à partir de la brique.

La gamme moderne de matériaux de construction et de technologies est très vaste. Il existe donc de nombreuses manières de construire des structures hydrauliques. L'une de ces méthodes est la construction d'un réservoir en briques.

La brique est un matériau de construction traditionnel bien connu, dont la qualité et la fiabilité ne fait aucun doute et qui a fait ses preuves. Il va de soi que vous pourrez construire un magnifique puits pour un système d’alimentation en eau d’une durée de plusieurs années.

Lors de la construction de réseaux centralisés par les services de l'Etat et de mercenaires, ce matériau n'est pratiquement pas utilisé, mais les commerçants privés l'utilisent assez souvent.

En règle générale, les points de pose des ouvrages hydrauliques (CTA) sont planifiés à l'avance et lors du développement simultané de tranchées, ils creusent des fosses pour leur installation.

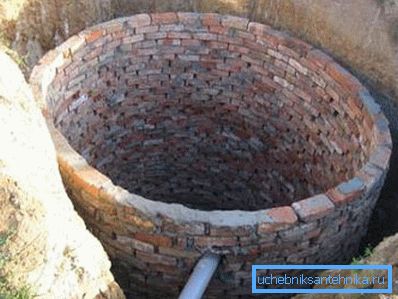

Creusement de fossés au stade de développement du sol.

Avec cette approche, vous devez procéder comme suit:

  1. Aligner, compacter et verser du sable et du gravier au fond de la fosse;
  2. Couler la dalle en béton armé armé ou non armé au fond;
  3. Poser les murs du bâtiment en tenant compte des trous pour l’entrée et la sortie des tuyaux. Utilisez généralement une pose en demi-brique avec une ligature standard des rangées;
  4. Couvrir les murs avec une couverture en béton avec un trou pour la trappe;
  5. Effectuer l'imperméabilisation extérieure des murs;
  6. Exécuter le remblayage.
Habituellement utilisé en pose en demi-brique.

Faites attention! Lors de la construction de trous, il est nécessaire de prendre en compte les dimensions des lunettes à hypothèque, pas les tuyaux. Lors de l'entrée de tuyaux dans des verres, il est nécessaire de prendre des mesures pour imperméabiliser les points d'entrée des communications.

Les inconvénients de la méthode sont considérés comme le coût élevé des briques, la complexité du travail et le temps de construction relativement long.

En plastique

Les produits en plastique gagnent de plus en plus en popularité.

Les réservoirs en plastique sont un type de structure hydraulique relativement nouveau mais très apprécié. Ils sont entièrement conformes aux tailles standard acceptées et sont prêts à fonctionner. Ils disposent d'entrées spécialisées pour la communication avec les systèmes d'étanchéité, les cages d'escaliers et les trappes.

Les matériaux utilisés sont très différents - polypropylène, polyéthylène, polychlorure de vinyle, etc. Habituellement, les parois de la coque sont construites avec des raidisseurs et des ondulations pour renforcer la structure. À la demande du client, le produit peut comporter une isolation et d'autres systèmes supplémentaires.

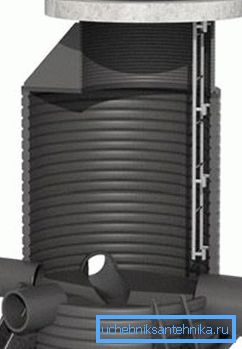

Les installations sont équipées de tout le nécessaire.

L’installation est simple: un réservoir est installé sur un tapis de béton ou de gravier préparé, fixé à l’aide d’ancrages spéciaux (câbles, supports, oreilles de montage) et recouvert. Les produits à coque renforcée peuvent être remplis de terre ou de sable ordinaires, tandis que les réservoirs à parois plates ordinaires doivent être remplis d’un mélange de sable et de ciment.

Le réservoir en plastique est simplement installé au bon endroit, fixe et rempli.

Les avantages de l’utilisation de ce type de construction sont l’installation rapide, la facilité d’installation et l’étanchéité complète des murs, qui ne craignent pas un contact prolongé avec de l’eau. L'inconvénient est un prix assez élevé.

Béton armé

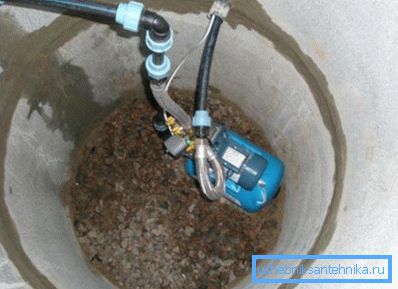

Le béton est le matériau le plus populaire pour la construction de structures hydrauliques.

Le matériau le plus courant et le plus utilisé pour la construction de puits d'eau est aujourd'hui le béton armé. C'est la méthode de construction la plus durable, la plus fiable et la plus durable.

Il y a deux manières d'utiliser le béton:

  1. Coulée dans le coffrage préparé. Une méthode assez laborieuse, mais le résultat est une construction monolithique, durable et très fiable;
  2. Construction de béton préfabriqué. Dans ce cas, les marchandises en béton préfabriqué sont livrées à l'objet, qui dans notre cas sont des anneaux cylindriques. Des anneaux composent la colonne, qui est recouverte d'un revêtement en béton avec un trou d'homme.

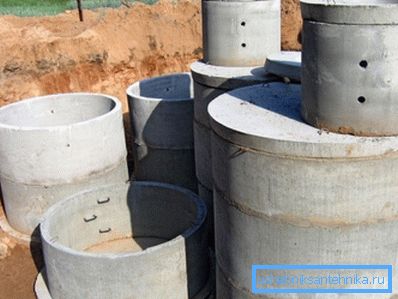

Les structures préfabriquées sont plus acceptables.

Regardons la construction de prefabs plus en détail.

Par exemple, nous avons compilé une instruction étape par étape:

  1. Le fond de la fosse est tassé, puis nous fabriquons une litière de sable et de gravier et coulons une dalle en béton armé d’une épaisseur de 100 à 150 mm;

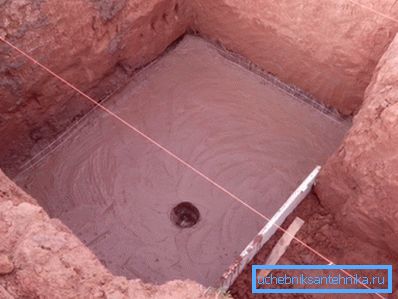

Faire un oreiller en béton.
  1. Les anneaux extérieurs sont traités avec un composé d'étanchéité, du mastic ou un isolant pénétrant. Aux endroits calculés, nous découpons des trous pour les tuyaux à l'aide d'un cutter corona;

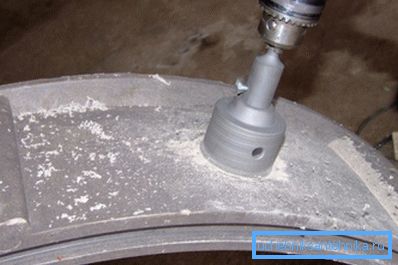

Découpez des trous et imperméabilisez.
  1. Nous abaissons le premier anneau sur la couche de mortier de ciment et de sable et fixons le niveau strictement horizontalement. Ensuite, nous appliquons la solution à la place du joint et définissons le prochain anneau, sans oublier de contrôler le niveau;
  1. En cas de profondeur non standard, le dernier anneau peut être remplacé par un élément supplémentaire de la taille requise.. Nous couvrons la colonne avec une couverture en béton avec un trou d'homme;
Installez le couvercle avec un trou.
  1. Scellez les joints avec une solution en ajoutant du verre liquide ou un scellant spécial pour les coutures;

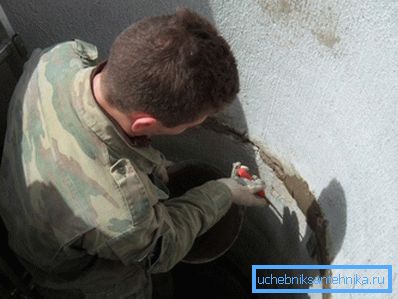

Nous traitons les coutures.
  1. Nous remplissons la structure avec un compactage couche par couche par épissure avec renforcement ou à l'aide de vibrotool.

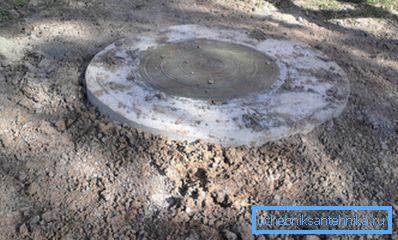

Endormez-vous design.

Faites attention! Il est préférable de dessiner l’eau bien à l’avance. Cela aidera à éviter les inexactitudes et les erreurs pendant le travail.

Conclusion

Le puits de contrôle et de maintenance des réseaux d’ingénierie est un élément important du système d’alimentation en eau du consommateur. Grâce à lui, accès rapide aux nœuds les plus importants du système d'approvisionnement en eau.

La vidéo de cet article vous permet de voir le processus d'assemblage de vos propres yeux.
