Réseaux d'égouts externes: structure et exigences

Comment le système de gestion des déchets fonctionne-t-il à l'extérieur de la maison? Quels matériaux sont utilisés pour sa construction? Existe-t-il des codes de construction pour les réseaux d'égouts externes? Essayons de le comprendre.

Appareil: à peu près compliqué

Premièrement, voyons comment tout fonctionne.

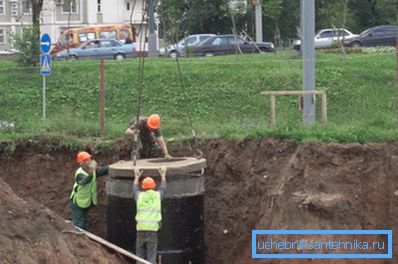

Après avoir quitté le système d'égouts à la maison, les effluents liquides pénètrent dans le puits. Un schéma typique de connexion des parois du puits avec le déclencheur est extrêmement simple: le tuyau traverse un trou dans l’anneau en béton armé; l'entrée est scellée avec un mortier de ciment et de sable.

Le fond du puits est un plateau en béton qui dirige les drains vers le tuyau de raccordement entre les puits. En règle générale, le nombre de puits correspond au nombre d'entrées d'un immeuble à appartements. La direction du mouvement des eaux usées est choisie en tenant compte du relief du terrain.

L'évidence du capitaine suggère que: en l'absence d'une pente ou de la nécessité de forcer les drains à se déplacer dans la direction d'élévation du terrain, le déplacement des drains peut être obtenu en faisant varier la profondeur des puits. De plus, dans certains cas, les sites d’assainissement sont soumis à des pressions; Les pompes fécales sont responsables de la récupération des eaux usées.

Au fur et à mesure que les eaux d'égout se rejoignent, le diamètre des tuyaux reliant les puits augmente. Tous les rejets d'un ou de plusieurs quartiers de la ville sont regroupés dans un collecteur - le plus grand tuyau, qui transporte le contenu vers la station d'épuration. Là, les eaux usées sont filtrées, désinfectées et évacuées vers le relief ou vers n’importe quel plan d’eau local.

Quels matériaux sont utilisés dans la construction de diverses installations d’assainissement?

• Le matériau traditionnel utilisé pour les murs des puits - la brique de céramique rouge - a été remplacé il y a environ un demi-siècle, les anneaux en béton armé; maintenant, ils sont progressivement remplacés par des puits en polyéthylène et en polypropylène.
• Les tuyaux sont en fonte et en plastique - polyéthylène, polypropylène et chlorure de polyvinyle. L'amiante-ciment, la céramique et le béton armé sont moins utilisés.

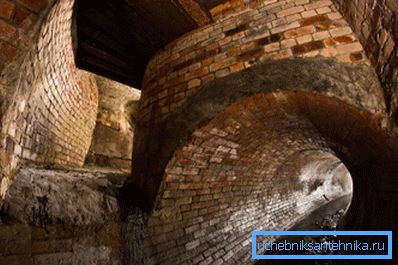

• Des tuyaux en béton armé et en céramique sont utilisés pour la construction de collecteurs. En plus d’eux, dans de nombreuses villes, vous trouverez des collectionneurs avec des arches en brique et des structures monolithiques en béton armé.

Exigences réglementaires

Nous devons étudier deux documents directement liés aux sujets qui nous intéressent.

1. Le SNiP sur les réseaux extérieurs d’approvisionnement en eau et d’assainissement porte le numéro 3.05.04-85 et a été mis en service en 1986.
2. En outre, la pose de réseaux d'égouts externes est régie par un ensemble de règles SP 32.13330.2012. Il est déclaré comme une version mise à jour du SNiP 2.04.03-85 publié simultanément avec la précédente.

Choisissons les points clés du texte.

SNiP 3.05.04-85

La pose de réseaux externes d'approvisionnement en eau et d'évacuation des eaux usées avec l'utilisation de tuyaux en forme de cloche sur le terrain en pente est effectuée avec leur orientation le long de la pente de la prise.

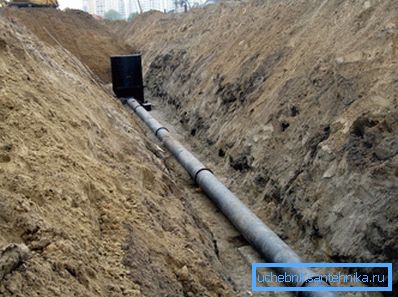

La rectitude de la section des eaux usées entre les puits est vérifiée à l’aide d’un miroir. La tolérance horizontale ne dépasse pas le quart du diamètre, ni plus de 5 cm de chaque côté; les déviations verticales ne sont pas autorisées. L'inspection de chaque section est effectuée deux fois - avant et après le remblayage du pipeline.

La déviation du haut de la conduite d’égout par rapport à la position de conception ne peut dépasser 30 millimètres, quelle que soit la longueur du site.

Les raccords de tuyauterie sont centrés lors de la pose, de sorte que la largeur de l'intervalle soit constante.

Pendant les pauses dans la pose, les extrémités des tuyaux sont étouffées.

Les joints avec joints à emboîtement ne peuvent pas être joints congelés.

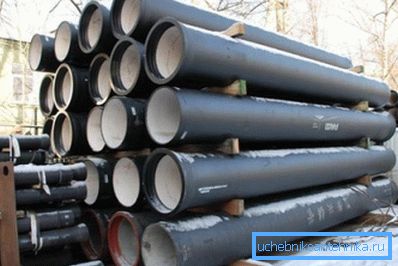

Tuyaux en fonte

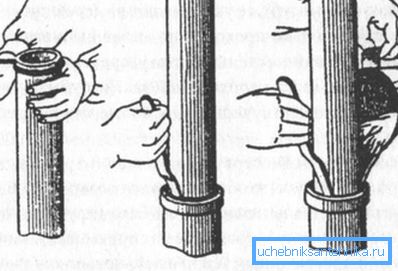

Les raccords de brides de tuyaux en fonte sont scellés avec une poignée (chanvre goudronné ou bitumé). Il est souhaitable de protéger le joint avec un verrou en amiante-ciment. De plus, les produits d'étanchéité et les joints toriques en caoutchouc sont autorisés.

La profondeur d'intégration du socket est réglée par le document.

Tuyaux d'amiante-ciment

La taille de l'espace entre les extrémités des tuyaux assemblés est:

• Avec un diamètre allant jusqu'à 300 mm - 5 mm.
• Avec un diamètre supérieur à 300 mm - 10 mm.

Avant de brancher le raccord du tuyau d’égout, faites une marque indiquant la position initiale et la position de travail du raccord.

Les joints de la section en amiante-ciment et de la section en fonte sont réalisés à l'aide de raccords en fonte.

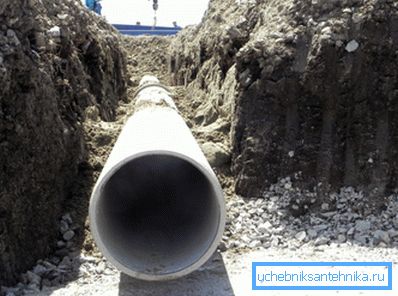

Tuyaux en béton et béton armé

Ils sont principalement utilisés pour les égouts pluviaux.

La taille de l’espace libre entre la face frontale et la surface de poussée au niveau de la prise est de:

• Pour les eaux usées sous pression d’un diamètre allant jusqu’à un mètre - 12-15 mm, sur un mètre - 18-22.
• Pour les eaux usées à écoulement libre d'un diamètre de 700 mm à 8-12 mm et de plus de 700 mm à 18-22.
• Pour les raccordements - jusqu'à 25 mm, quel que soit le diamètre.
• Les méthodes de scellement des joints sont similaires à celles décrites pour les tuyaux en fonte - avec une modification: l'utilisation de mastics à base de polysulfure uniquement est recommandée. La profondeur de l'intégration est également réglée dans ce cas:

Remarque: pour les tuyaux d'évacuation, l'embout peut être entièrement scellé avec du ciment de grade B7.5. Lors de la préparation de la solution avec vos propres mains, 5,24 parties de sable sont prélevées pour 1 partie de ciment.

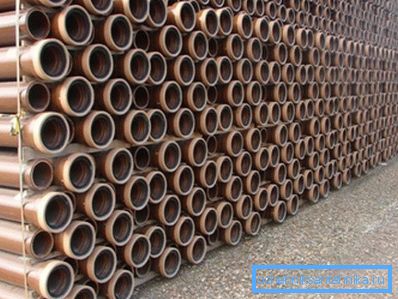

Poterie

L'espace entre les extrémités d'un diamètre maximal de 300 mm est compris entre 5 et 7 mm et d'un diamètre de 8-10.

Pour sceller les douilles peuvent être utilisés:

• Nous connaissons déjà un chauffeur avec un dispositif de verrouillage en mortier de ciment de classe B7.5.
• Mastic d'asphalte (à des températures d'effluents non supérieures à 40 ° C).
• Mastics de polysulfure.

Les instructions pour le choix de la profondeur du joint sont présentes ici:

Plastiques

Au cours des dernières années, les systèmes d'égout en plastique ont considérablement obligé les solutions concurrentes à faire de la place. La raison principale de sa popularité est son prix: disons que les tuyaux en PVC sont moins chers que la fonte, 3 à 5 fois.

Les instructions d'installation dans le SNiP font référence à des tuyaux en polyéthylène et en chlorure de polyvinyle.

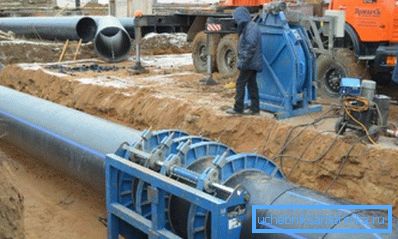

• Les joints des canalisations en polyéthylène sont fabriqués selon la méthode de soudage par contact bout à bout ou emboîture. En même temps, différents types de polyéthylène (PEHD et PEBD) ne peuvent pas être interconnectés.

• La construction de réseaux extérieurs d’approvisionnement en eau et d’assainissement à l’aide de tuyaux et de raccords en polyéthylène peut être réalisée à des températures ne dépassant pas + 10 ° C. Par temps froid, le soudage est effectué dans une pièce chauffée (par exemple, dans une tente mobile chauffée avec un pistolet thermique à diesel).
• Le site de soudage doit être protégé de la poussière et du contact avec la neige ou la pluie.
• Tuyauterie en PVC reliée par de la colle ou par des joints en caoutchouc. Pour le collage de la colle gipk-127 utilisée. Le lieu de collage ne doit pas être soumis à des contraintes mécaniques pendant 15 minutes; les tests hydrauliques sont effectués au plus tôt un jour.

Un point important: la température à laquelle le collage est effectué est également limitée. Il devrait être +5 - +35 degrés.

Des tests

Comment les réseaux d'eau et d'égouts extérieurs sont-ils testés?

Les conduites sous pression sont testées hydrauliquement en pompant de l'eau. Toutefois, en cas de difficultés techniques lors de la soumission, certains pipelines peuvent être testés par voie aérienne.

Dans quels cas les tests pneumatiques sont-ils admissibles?

• Avec une pression de service de canalisations en amiante-ciment, en béton armé et en fonte jusqu’à 5 atmosphères.

• Avec une pression de travail de tuyaux en acier enterrés jusqu’à 16 atmosphères, hors sol jusqu’à 3. Cependant, la pose d’eaux usées avec des tuyaux en acier constitue la plus rare exception.

Référence: une surpression de 1 atmosphère (1 kg / cm2) élève la colonne d'eau à une hauteur de 10 mètres. Ainsi, l'air peut être testé des eaux usées sous pression avec une différence de hauteur allant jusqu'à 50 mètres.

Les tests sont effectués en deux étapes:

1. Après avoir réuni tous les joints et l'avoir partiellement rempli de terre (jusqu'à la moitié du diamètre vertical). À cet égard, doit être disponible pour inspection.

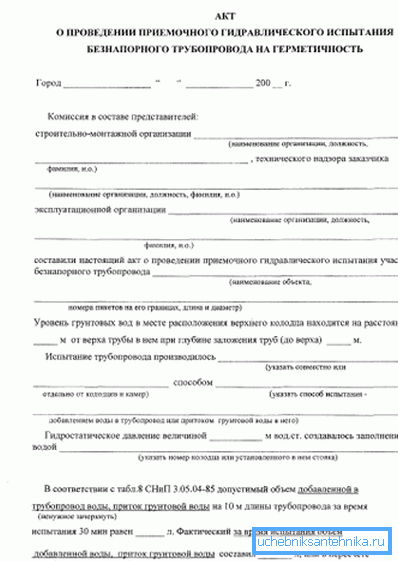

2. Après le dernier remplissage, un test répété est effectué - déjà en présence du client et des représentants de l’exploitant.

Qu'en est-il des pipelines sans pression, qui comprennent principalement des eaux usées?

Si vous souhaitez simplifier les formulations données dans le document, le test de fuite peut être effectué de deux manières:

1. Lorsque le niveau de la nappe phréatique est bas (sols secs), le pipeline est rempli d'eau. Son niveau ne doit pas baisser pendant le test.
2. Lorsque le niveau des eaux souterraines est élevé, au contraire, le manque d'eau dans les tuyaux indique l'étanchéité.

En accord avec le client, l’essai du pipeline peut être sélectif.

SP 32.13330.2012

Quelles exigences doivent respecter le réseau d'égout externe conformément à la SP 32.13330.2012?

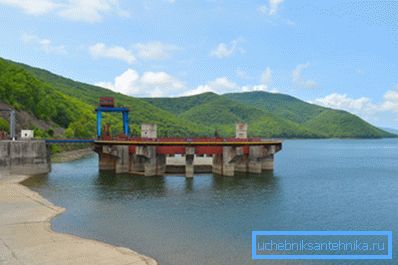

Lors de la conception d'un système d'égout, la possibilité d'utiliser des effluents traités pour l'alimentation en eau de la production et l'irrigation de terres agricoles ou d'aménagements paysagers doit être envisagée.

Lors du raccordement au réseau d’égouts d’entreprises en dehors de leur territoire, des puits de contrôle sont construits.

Dans certains cas, il est nécessaire de prévoir l'installation d'un compteur de déchets:

• Si l'entreprise n'a pas d'alimentation en eau centralisée ou est alimentée en eau par plusieurs sources;

• Si le processus de production implique un déséquilibre entre la consommation d'eau et le rejet de plus de cinq pour cent.

Il est permis de combiner les drains de plusieurs entreprises, mais seulement après le passage des puits de contrôle.

Le degré de traitement des eaux usées est réglementé par les services municipaux. En cas de non-conformité des eaux usées avec ces exigences, les travaux sur leur traitement préliminaire sont confiés à l'entreprise.

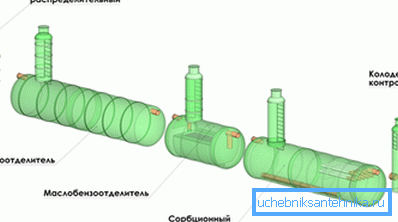

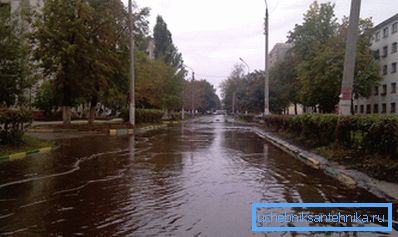

Les drains de certains territoires ne peuvent pas être rejetés dans les égouts pluviaux sans nettoyage préalable.

La liste comprend:

• Zones industrielles d'entreprises;
• Covoiturage;
• Stations d'essence;
• Chantiers de construction;
• Gares routières et parkings;
• Centres commerciaux;
• Entrepôts.

Pour assurer le bon fonctionnement du document sur les eaux usées, un certain nombre de mesures sont fortement recommandées:

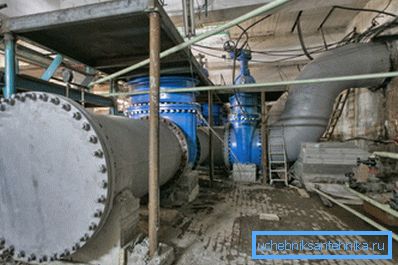

1. Duplication des sources d'énergie dans les zones de pression. En tant que source de secours, elle peut être utilisée comme centrale autonome ou comme batterie.
2. La duplication des communications et le dispositif des lignes de dérivation pour résoudre le problème des décharges de salves.
3. Les réservoirs tampons de l'appareil, à nouveau remplis de décharge de sel et pompés plus tard en mode normal.
4. Sectionnement des égouts avec possibilité de déclassement partiel pour réparation ou entretien.

Les plus petits diamètres de tuyaux pour le drainage par gravité sont déterminés par l'objet desservi:

Conclusion

Nous espérons que les informations et les références réglementaires seront utiles au lecteur. Comme d’habitude, vous trouverez des informations supplémentaires sur les eaux usées extérieures dans la vidéo de cet article. Des succès!
