Station d'épuration - appareil, principe de fonctionnement

11-07-2018
Eaux usées extérieures

Pourquoi de nombreux citadins essaient-ils d'aller au-delà de la mégapole au moins quelques jours par mois? La réponse est évidente: même une si courte période de séjour en air frais et propre les charge le reste du temps. Dans le même temps, une maison de campagne ou une maison de campagne doit être équipée de certains avantages de la civilisation pour que le reste soit vraiment complet.

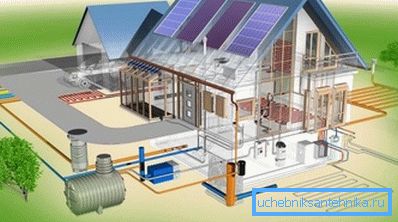

Sur une photo - KNS pour une maison de campagne

Informations générales

Dans ce cas, nous parlons du rejet d’eaux usées polluées. Ce problème devrait toujours être résolu au stade de la conception de toute maison. Vous aurez de la chance si le collecteur d'eaux usées central passe à proximité ou si vous avez la possibilité d'installer une fosse septique.

Sinon, vous aurez besoin d'une station de pompage des eaux usées (SPS), qui permettra de pomper de l'eau sale vers les stations d'épuration situées à proximité ou dans le système de drainage principal.

Ci-dessous dans l'article, nous dirons:

  • à propos de son appareil;
  • sur le principe de fonctionnement de l'équipement;
  • sur les variétés de SNC.

Appareil

La station est par nature un puisard scellé, équipé d'une ou de plusieurs pompes. Avec leur aide, le transport des eaux usées va dans la bonne direction. Choisissons les principaux éléments de l'équipement:

Réservoir de stockage
  1. Capacité où tous les déchets de notre activité s'accumulent.
  2. En plastique, béton ou métal. Le prix de tout le système en dépend.
Pompe fécale Faire l'installation de deux unités:
  • ouvrier;
  • sauvegarde.

Leur tâche consiste à élever les eaux usées au niveau souhaité et non à créer de la pression dans le système. Après cela, ils vont par gravité.

Système de tuyauterie
  1. Conçu pour combiner les pompes en un seul système et envoyer les eaux usées à un collecteur central ou à des stations d’épuration.
  2. Equipé de vannes spéciales qui contrôlent le fonctionnement des équipements de pompage.
Interrupteurs à flotteur L’instruction recommande d’installer trois ou quatre flotteurs afin d’organiser un contrôle complet du système en cas de défaillance. Ils sont conçus pour allumer et éteindre automatiquement la pompe dans le système. Leur travail est organisé comme suit:
  • lorsque le niveau des eaux usées dans le KNS atteint un niveau dangereux, le flotteur se soulève, libère la tension du câble, ce qui provoque la mise en marche de la pompe et le pompage du liquide accumulé dans le réservoir;
  • si le niveau baisse jusqu'à un certain point, le câble est tiré et la pompe est arrêtée.

Si la pompe principale ne s'allume pas, les troisième et quatrième flotteurs démarrent l'unité de secours.

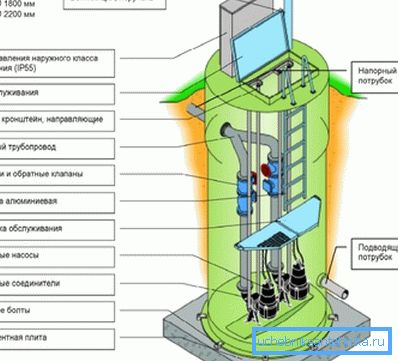

Voici un schéma ou des dessins de stations de pompage des eaux usées de type standard

Aussi ce ménage KNS équipé de:

  • un escalier pour faciliter leur entretien;
  • couvercle avec trous d'inspection et d'inspection;
  • tableau conçu pour contrôler le flux d’énergie électrique vers la station.

Recommandations supplémentaires:

  1. Portez une attention particulière aux pompes pour CND. Ils sont généralement du type submersible et montés sur des chaînes ou des guides verticaux. Cela permet de remplacer rapidement et facilement les unités en cas de panne.

Astuce: lors du remplacement d’une pompe, la station ne peut pas s’arrêter.

  1. La ventilation est également un élément important du système.

Il est monté sur le couvercle et se compose de deux embranchements qui en émergent:

  • un pour l'entrée d'air frais dans la station;
  • la seconde est d'enlever les contaminés.

En KNS cher, ce dernier est équipé d'un système de filtration.

Conseil: posez vos mains sur le couvercle du tuyau supplémentaire en le laissant tomber presque au fond du réservoir. De cette façon, vous pouvez évacuer en toute sécurité les eaux usées du réservoir.

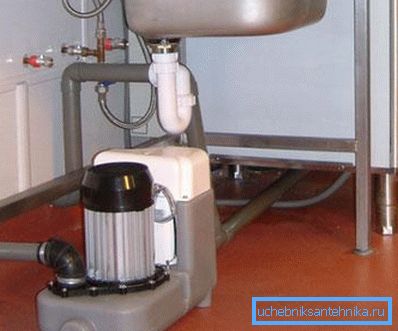

Station de pompage avec une meuleuse

Types de KNS

Aujourd'hui, les fabricants proposent deux types principaux d'équipements de ce type: pour les besoins domestiques et industriels. La seconde comprend d’énormes stations conçues pour collecter les eaux usées d’un grand nombre de bâtiments résidentiels. Dans cet article, nous ne les considérons pas, et plus de temps est consacré à la mini-station de pompage des égouts.

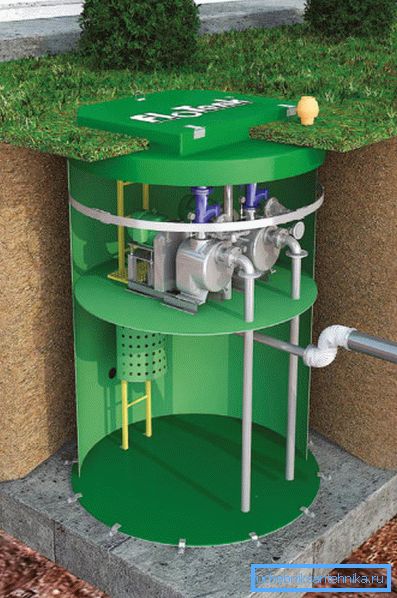

Stations de pompage d'égouts externes pour résidences privées de puissance moyenne

Ils peuvent aussi être de deux types, pour le travail:

  • avec un appareil sanitaire (par exemple, une cuvette de toilette);
  • avec plusieurs salles de bain.

Conseil: l'installation d'un mini-KNS est recommandée si l'égout central est situé suffisamment loin de la maison et lorsque les installations sanitaires sont situées au sous-sol.

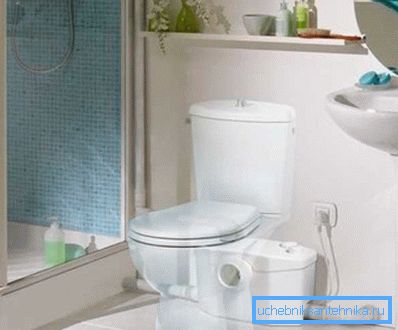

Mini-KNS pour salle de bain

Où installer

Si le plan de la maison prévoit l'installation de sanitaires au-dessous du rez-de-chaussée et qu'il est impossible d'y procéder, vous devez installer un mini-KNS directement dans la salle de bain. Habituellement - entre la fin des toilettes et les eaux usées. Ce type d’équipement est également un déchiqueteur d’ordures ménagères et ne nécessite pas de gros tuyaux d’égout. Les appareils ont une ouverture pouvant aller jusqu’à 40 mm ou le plus souvent jusqu’à 32 mm.

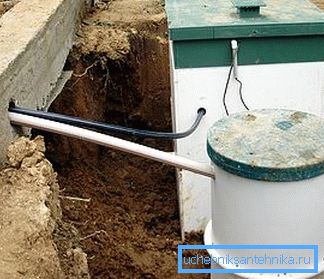

Petites stations de pompage d'égouts pour donner

Lorsque la distance séparant la maison de l'égout est assez longue, vous aurez besoin d'un projet typique de station de pompage des eaux usées pour l'installer à l'extérieur de la maison. Ce sera un CND à part entière, mais seulement en miniature.

Lors du choix, une attention particulière doit être portée à la capacité du réservoir de stockage, qui doit correspondre à la consommation d'eau pendant 24 heures divisée par 4. Vous pouvez ainsi économiser de l'énergie et faire fonctionner le matériel de manière plus économique.

Conclusion

D'après l'article, vous avez appris qu'une station de pompage des eaux usées est un dispositif conçu pour transférer les eaux usées d'une maison dans une certaine direction: vers des stations d'épuration ou vers un égout central (voir aussi Égouts forcés: principaux types et caractéristiques de leur utilisation).

Bien sûr, vous pouvez tout installer et tout installer vous-même, mais nous vous recommandons de contacter les experts dans ce cas.

La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
