Système d'égout: classification, solutions techniques,

Quand le premier système d'égout est-il apparu? Par quels signes ces systèmes sont-ils classés? De quoi sont-ils faits? Dans l'article, nous devons trouver des réponses à ces questions et à d'autres.

Histoire de

Commençons par un bref aperçu historique.

Le plus ancien système connu d'élimination des eaux usées en dehors de la ville a été découvert lors de fouilles dans la ville indienne de Mohenjo-Daro, construite il y a plus de 4 600 ans.

Le deuxième projet le plus ancien est le Big Cesspool dans la Rome antique, construit au tournant des VIIe et VIe siècles av. L'échelle de la structure est impressionnante: le canal, qui jouait le rôle de collecteur, a une hauteur de plus de quatre mètres et une largeur de trois mètres.

Curieusement: le réseau d'égouts construit il y a plus de trois mille ans n'a pas été préservé jusqu'à nos jours. Il est utilisé pour détourner les eaux de pluie à ce jour.

À peu près au même moment, la construction d’un réseau d’égouts est datée dans la 200 millième ville de Linzi, en Chine, ce qui était énorme pour cette époque.

Et qu'en est-il de l'Europe éclairée? Hélas, il n’ya rien à reprocher: jusqu’au XVIIIe siècle, les eaux usées étaient simplement déversées dans la rue ou, au mieux, dans des fosses présentant des fuites, contaminant les nappes phréatiques. Le résultat fut des épidémies tout à fait naturelles, certaines années comptant un tiers de la population.

Classification

Quels types de systèmes d'égouts peuvent être distingués à notre époque?

La classification est possible pour plusieurs raisons.

Localisation, fonctionnalité

• Les eaux usées domestiques collectent les eaux usées domestiques et industrielles dans un bâtiment résidentiel, des bâtiments industriels, des entrepôts, etc. et les transporte au-delà.
• L'extérieur transporte les eaux usées des bâtiments vers les stations d'épuration.
• Enfin, la station d'épuration elle-même transforme les eaux usées polluées en déchets solides inoffensifs, en boues (souvent utilisées comme engrais) et en eau purifiée, qui peuvent être déversées dans n'importe quel plan d'eau ou simplement sur le relief.

Type d'effluent

La composition de l'effluent et son origine peuvent également varier.

Quelles sont les options possibles?

• Ménage (fécal et ménage). C’est ce qui se confond avec les toilettes, les baignoires et les éviers de cuisine des immeubles résidentiels.
• Entreprises industrielles de déchets liquides.

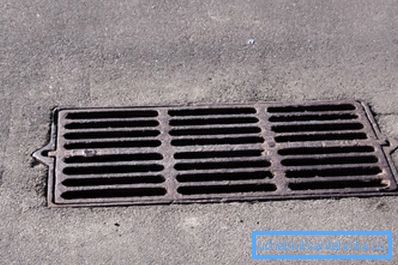

• Enfin, l'égout pluvial contient de la pluie et de l'eau de fonte.

Remarque: dans la plupart des cas, les drains pluviaux ne nécessitent pas de nettoyage et sont déversés dans tout plan d'eau local. Les eaux usées qui entrent dans le système des eaux pluviales en provenance du territoire des entreprises, des stations de bus, des stations-service et d’autres zones fortement polluées font exception.

Autonomie

Les systèmes de déchets ménagers et, rarement, industriels peuvent être divisés sur une base supplémentaire:

• Unit centralisé draine un grand nombre d'abonnés;
• Les systèmes d'égout autonomes sont axés sur un seul utilisateur. Ils doivent assurer non seulement le transport, mais également l'utilisation de produits de l'activité économique.

Curieusement: les systèmes d’assainissement autonomes les plus efficaces, y compris les stations de traitement biologique en profondeur, vous permettent d’éliminer jusqu’à 98% de la pollution, ce qui vous permet de rejeter l’eau traitée à la surface du sol ou de l’utiliser pour l’irrigation.

Tête et dérive

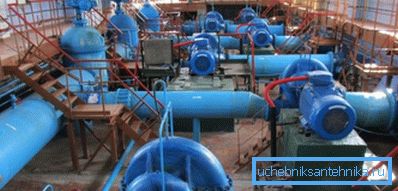

Dans la majeure partie du système d'égout des villes - à écoulement automatique: elles sont posées avec un parti pris constant pour les usines de traitement des eaux usées. Hélas, le relief ne permet pas partout de fournir la pente nécessaire: sur des terrains accidentés, le transport des drains est assuré entièrement ou partiellement par des pompes fécales.

Le schéma correspondant est appelé pression.

L'interaction des systèmes d'orage et domestiques

Une ville ou un village est un territoire où il est nécessaire de résoudre le problème du retrait des égouts domestiques et des égouts pluviaux. Le schéma de retrait peut être mis en œuvre de trois manières.

Éléments et matériaux

Faisons connaissance avec les principaux éléments du système d'égouts et les matériaux utilisés pour les créer.

Peigne

Eaux usées internes. Il a reçu le nom de la forme caractéristique des appartements compacts avec une cuisine et une salle de bains adjacentes: trois robinets (vers le lavabo, la baignoire et le lavabo) forment quelque chose qui ressemble à un peigne.

Matériaux applicables:

1. Jusqu'aux années 70-80 du siècle dernier - fonte. Pour sceller les raccords à emboîtement, on a utilisé un câble (câble imprégné d'huile ou imprégné de résine) et, moins fréquemment, une masse fondue de soufre.

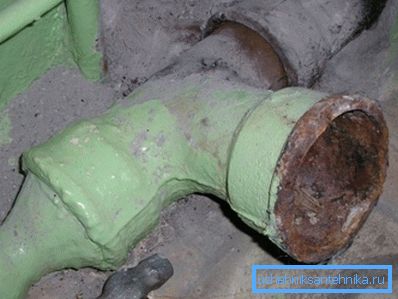

Attention: le démontage des joints gris nécessite leur chauffage au chalumeau ou au sèche-cheveux. En effectuant ce travail de vos propres mains, n'oubliez pas la protection des organes respiratoires: l'évaporation est tellement corrosive qu'elle peut provoquer un spasme des voies respiratoires.

1. Les 20 prochaines années ont massivement utilisé des peignes en plastique monolithiques. Ils étaient reliés par des tés en fonte avec scellement tous les mêmes.
2. Enfin, les constructions en polychlorure de vinyle et polypropylène combinées avec des joints en caoutchouc sont maintenant utilisées massivement.

Riser

Un tuyau vertical qui combine les peignes de plusieurs appartements. Il s'ouvre sur le toit, fournissant ainsi une ventilation.

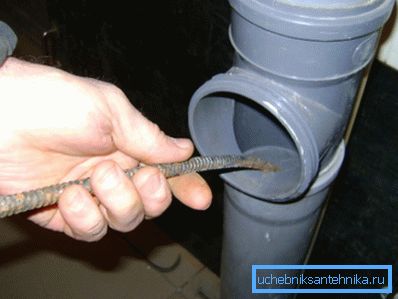

Selon le SNiP actuel, il est obligatoire de fournir plusieurs révisions (nettoyage des trous):

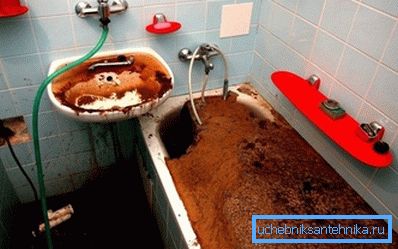

• Au rez-de-chaussée et / ou au sous-sol;
• Au dernier étage de l'immeuble;
• Avec une hauteur de plus de 5 - tous les trois étages.

Il existe des équipes de conduites d'égout en plastique en forme de cloche et, rarement, en fonte.

Utile: les tuyaux modernes en fonte sont de plus en plus équipés des mêmes joints en caoutchouc que le plastique. Cela simplifie quelque peu l’installation, mais n’ajoute pas à la popularité de la fonte: une masse solide et trois fois le prix quatre fois plus élevé en font un achat discutable.

Lezhnevka

Branche horizontale, combinant plusieurs colonnes montantes et se terminant par la libération du puits. Il est équipé de révisions ou de nettoyage dans les courbes. posé avec une pente constante, qui est déterminée par le diamètre du tuyau:

Les matériaux sont les mêmes que dans le cas des colonnes montantes. Nuance: lors de la suspension de tuyaux en plastique, l’espacement maximal entre les cintres ne doit pas dépasser 10 diamètres. L'instruction est liée au fait que, pour les grandes portées, le plastique peut s'affaisser sous son propre poids, créant ainsi des contre-pentes.

Bien

Les puits alimentaient toutes les eaux usées externes. L'objectif - une révision périodique et la suppression des sabots.

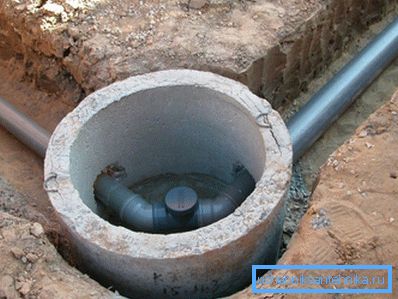

Les puits d'inspection sont montés:

1. Sur les sections droites de l'assainissement par incréments directement proportionnels au diamètre du tuyau.
2. À tous les coins.
3. Sur les connexions de deux ou plusieurs branches.

De plus, le puits peut compenser la pente excessive du relief.

Le matériau traditionnel pour les murs du puits est la brique; De nos jours, dans la construction de puits, des anneaux en béton armé sont utilisés massivement. Les modèles en polyéthylène et polypropylène entièrement scellés gagnent en popularité.

Collecteur

En termes simples, il s’agit d’un gros tuyau qui unit les réseaux de rues et de chantiers sur le chemin menant à l’usine de traitement. Diamètre - de 600 à 2400 millimètres ou plus. Matériaux - brique, anneaux en béton armé, béton armé monolithique, tuyaux en polyéthylène.

Conditions d'utilisation

Les règles d'utilisation des systèmes d'égouts domestiques sont généralement assez évidentes:

• Vous ne pouvez pas les utiliser pour recycler des déchets insolubles et solides;

• Il est interdit de rejeter dans le système de déchets des substances toxiques, volatiles et inflammables;
• Il n'est pas recommandé de vider de grandes quantités d'eau chaude à une température de 80 ° C et plus (en particulier lors du rinçage des systèmes de chauffage). Une surchauffe locale peut entraîner une perte d'étanchéité des joints et une déformation des tuyaux en plastique.

Conclusion

Nous espérons que les matériaux proposés au lecteur seront utiles.

Vous trouverez des informations supplémentaires sur la manière dont le système d’égout est organisé dans la vidéo de cet article.

Des succès!
