Trou d'homme: moments difficiles du choix d'une construction

L’égout, malgré sa simplicité apparente, doit être choisi avec le plus grand soin. Le fait est qu’elle remplit une fonction assez importante, tout en permettant d’accéder au puits d’inspection ou au puits d’inspection et en protégeant la partie souterraine du réseau d’égout.

Ci-dessous, nous vous dirons quelles sont les caractéristiques de ce détail auxquelles vous devriez prêter attention en premier lieu, et quel produit est préférable de choisir pour équiper le système de drainage dans différentes conditions.

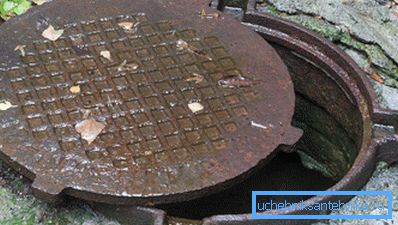

La protection du regard doit être prise en charge!

Caractéristiques de conception

Appareil

Le trou d’égout du puits d’égout est une structure installée dans la partie supérieure du puits de visualisation ou d’inspection.

Comme mentionné ci-dessus, cette partie remplit deux fonctions:

  • D'une part, cela empêche tout accès non autorisé aux tuyaux.
  • D'autre part, en utilisant la trappe, nous pouvons nous-mêmes descendre au sol pour effectuer des diagnostics ou des réparations.

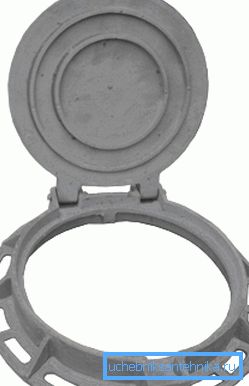

Cou et couvercle à charnière

Le dispositif de hachures ne diffère pas en complexité:

  • Dans le puits est fixé le cou de l'anneau - partie stationnaire.
  • Un couvercle est installé sur le dessus, qui peut être amovible ou articulé (conception articulée).
  • Dans certains cas, deux couvercles sont montés dans le cou: un couvercle de protection qui s'adapte sur le dessus et un dispositif de fermeture muni d'un verrou.

Faites attention! Beaucoup se demandent pourquoi les égouts sont ronds et non carrés. Il y a pas mal de réponses à cette question, mais la plus plausible sera la suivante: un couvercle rond, contrairement à un carré, ne pourra pas tomber dans le cou, car il n'est pas retourné.

Donc, ne pas avoir à obtenir à partir d'une profondeur de plusieurs mètres lourde "crêpe" en fonte.

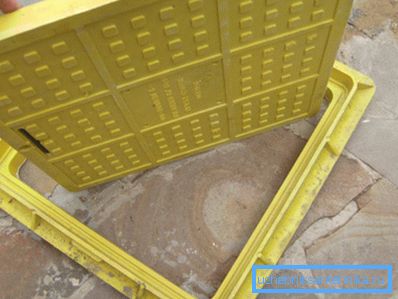

C'est ainsi que la couverture carrée tombe dans le cou. Avec un tour, un tel «tour» ne fonctionnera pas - il restera bloqué!
  • La surface extérieure du couvercle est plate ou convexe. L'utilisation de parties concaves est irrationnelle: elles vont collecter de l'eau de pluie.

Trous de serrure

Habituellement, la connexion du cou avec le couvercle est équipée de différentes serrures.

Leur fonction principale est d'empêcher une ouverture spontanée et, moins souvent, de bloquer l'ouverture du couvercle sans clé spéciale.

  • Les regards d'égout lourds en fonte, qui nous sont familiers, ainsi que certains modèles en composite polymère-sable, sont complétés par des saillies latérales qui pénètrent dans les fentes du goulot.
  • Un trou d'homme en plastique peut être fait avec une connexion filetée du couvercle et du puits lui-même.

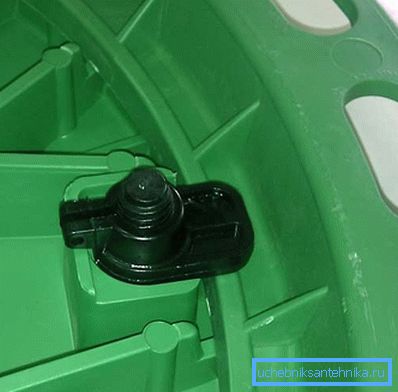

Élément du système de verrouillage
  • Les modèles en acier sont équipés de serrures mécaniques de type drapeau, boulon ou entretoise. Cependant, de telles structures sont rarement utilisées dans les systèmes d'évacuation des eaux: le plus souvent, des couvercles d'obturation complètent les gaines des lignes de communication, des lignes électriques, etc.

Classification fonctionnelle

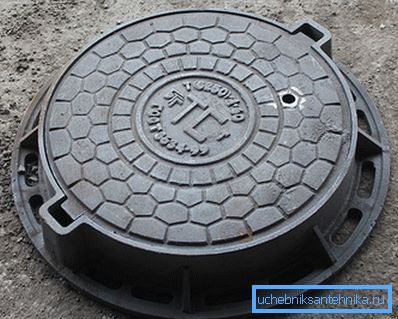

Le marquage de la pièce nous permet de déterminer le poids du regard et à quels réseaux il est destiné

Le poids du regard dépend de deux paramètres: ses dimensions et le type auquel il appartient. A ce jour, les types de fonte les plus couramment utilisés, et donc dans le tableau ci-dessous, nous donnons exactement leurs caractéristiques:

Marquage Type de produit Poids, kg Utilisation de
couvrir corps
R Réparation - 35 Il est utilisé pour bloquer temporairement le cou lors de travaux routiers.
L Facile 30 35 Il est installé dans des espaces verts, sur des sentiers de promenade, chez des particuliers.
T Lourd 50 50 Il est utilisé pour équiper les regards de visite sur les routes.
Tm Coffre lourd 45 50 Monté dans le goulot de puits situés sur des autoroutes à trafic intense.

Faites attention! Outre le type, le marquage des bouches d'égout, appliqué aux produits lors de leur sortie, devrait inclure la désignation du réseau d'ingénierie auquel la pièce est destinée, l'année et le mois de production, etc.

Le diamètre de l'égout et la taille des principaux éléments structurels

Les dimensions des trappes d'égout en fonte selon GOST sont également strictement fixées. Le plus souvent, pour l'équipement de réseaux souterrains, on utilise des modèles d'un diamètre (sur un couvercle) de 645 ou 800 mm. Cependant, les modèles en polymère et en acier peuvent avoir d'autres dimensions.

Variétés populaires

Fonte de fer

Si nous avons traité les principaux paramètres et la typologie, examinons plus en détail la classification par matière.

La première place en popularité sera prise naturellement par les écoutilles en fonte:

  • Les bouches et les couvercles sont moulés par injection.. Pour la fabrication des bâtiments, prenez le matériau SCh15 et plus résistant, et le couvercle en fonte de la marque de fonte n’est pas inférieur à SCh45.

Faites attention! La résistance nominale de la structure devrait dépasser 60 tonnes.

  • Dans certains cas, le joint entre le couvercle et le cou est en outre scellé avec un joint en caoutchouc.. Pour ce faire, utilisez un caoutchouc épais qui peut rester longtemps dans un état comprimé sans perdre d'élasticité.
  • La durée de vie de ces structures est pratiquement illimitée.. En Europe, vous pouvez trouver des produits qui remplissent régulièrement leurs fonctions depuis plus de cent ans: à l'extérieur, s'ils diffèrent des nouveaux, ils ne sont effacés que par des visages.
  • Les déformations minimes dues à la température sont caractéristiques de la fonte. Par conséquent, la couche de roulement autour du cou ne s’effondre pas..

Quant aux inconvénients, ils sont:

  • En raison de la masse élevée, l'installation d'un regard nécessite l'intervention d'assistants au travail, et parfois l'utilisation de dispositifs supplémentaires.
  • Le prix du produit est également très important, ce qui est toutefois partiellement compensé par la durée de vie.
  • Mais l'essentiel est que les plaques d'égout soient systématiquement volées, ce qui rend irrationnel de les installer dans des zones non protégées.

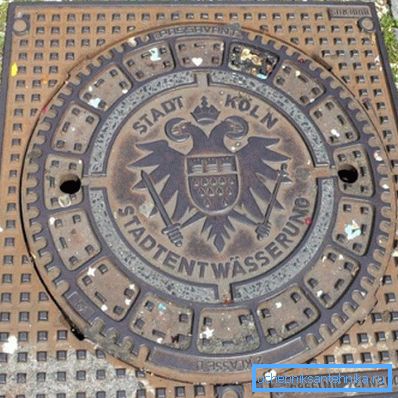

Photos d'un autre modèle

Polymère

Récemment, pour une installation sur des sentiers et dans la zone de plantations vertes, des structures en plastique et composites sont utilisées à la place des trous d'homme en fonte:

  • Les égouts en polymère sont généralement fabriqués à base de sable de quartz, de ciment et de plastique fondu. Le mélange est chauffé à 3000C et placé sous une forme spéciale sous la presse.
  • Pour donner au produit la nuance souhaitée, des pigments verts, bruns ou oranges sont introduits dans la composition de la matière première. Cela vous permet de rendre la trappe aussi discrète que possible ou, au contraire, d'attirer l'attention sur celle-ci afin d'éviter les blessures.
  • Le résultat est une structure assez légère (jusqu’à 45-50 kg) qui, selon la structure interne, peut supporter de 3 à 15 tonnes.
Pièces de ciment polymère

Faites attention! Dans les trappes les plus fiables, une cage de renforcement constituée de tiges d'acier ou de fibres métalliques est posée dans le polymère.

  • Ces pièces sont assez faciles à assembler avec leurs propres mains, il suffit d'ouvrir et de fermer. En outre, leurs couvercles de regard ne présentent aucun intérêt pour les "chasseurs de métaux non ferreux" et la coque elle-même est hautement anti-vandalisme.
  • Entre autres avantages, il est possible de noter une étanchéité importante, qui est assurée par le respect des dimensions lors du pressage, ainsi que par le fait qu'en hiver, le couvercle ne gèle pas jusqu'au cou, même à très basse température.

Eh bien, le prix de tels produits est incomparable avec ceux de la fonte, donc pour la construction privée récemment, ils sont principalement choisis.

Constructions à partir d'autres matériaux

Outre les modèles en fonte et en polymère, d'autres trappes sont disponibles à la vente:

  • Plastique (le plus souvent chlorure de polyvinyle). Produit par moulage par injection, souvent fourni avec un renfort en composite ou en acier. En raison de leur grande élasticité, ils se comportent assez bien avec des charges piétonnes, mais ils deviennent très fragiles par temps froid.

Astuce! L’instruction recommande d’installer des trappes en PVC dans les banlieues et dans les espaces verts, à l’écart des voies de déplacement intensives.

  • Béton. De telles pièces sont le plus souvent utilisées comme bouchon temporaire - pendant la construction ou lors du vol d'une trappe en métal. Ce sont des disques en béton armé avec un ou deux supports utilisés pour se déplacer.

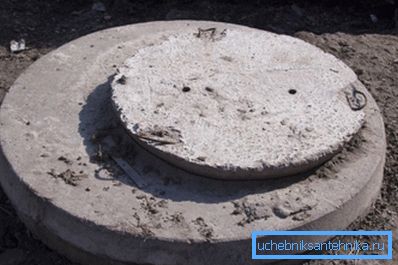

Construction temporaire de béton. Mais ne volez pas!
  • Les principaux inconvénients des trappes en béton sont le manque presque total d'étanchéité (il est difficile d'adapter le couvercle au cou) et une apparence peu attrayante.
  • Acier - il est plus facile à fabriquer que de la fonte brute, mais se distingue par une durabilité moindre. Le plus souvent, ils sont munis de serrures et montés aux endroits où il est nécessaire de bloquer l'accès des personnes extérieures aux égouts.

Conclusion

Les regards en polymère ou en fonte doivent être choisis en fonction de la charge à supporter. Ensuite, le système de drainage sera protégé de manière fiable et le remplacement de la pièce ne prendra que très peu de temps (voir aussi l'article Pompe de vidange d'eaux usées domestiques: installation, caractéristiques, avantages).

La vidéo de cet article vous aidera à comprendre les nuances du problème soulevé. Nous vous recommandons donc de l’étudier attentivement.
