Clapet anti-retour d’égout - types d’appareils et leur

Le système d’égouts est un complexe de communications dont le fonctionnement dépend de nombreux facteurs. Toute défaillance peut poser un grave danger pour votre propriété et pour l’environnement. L'installation d'un clapet anti-retour sur le système d'égout vous permet de protéger le système car ce dispositif permet de déplacer les eaux usées dans un seul sens, de sorte que même en cas de blocage, le liquide reste à l'intérieur des tuyaux.

Les vannes pour tuyaux en PVC de 110 mm peuvent être achetées dans presque tous les magasins de plomberie

Le principe de fonctionnement et les versions des produits

La conception elle-même est conçue pour empêcher les eaux d'égout de pénétrer dans les locaux, car le liquide, lorsqu'un blocage est formé dans le système et se dépose à l'intérieur des tuyaux, a tendance à se déplacer le long du chemin de moindre résistance.

Le système est un mécanisme assez simple consistant en une membrane, un levier ou un autre noeud qui permet le mouvement du fluide dans un seul sens, et le logement, qui est le plus souvent équipé d'un couvercle pour nettoyer la saleté.

En fonction des caractéristiques du périphérique interne, tous les produits peuvent être répartis dans les groupes suivants:

  • Interflange.
  • Balle.
  • Levage.
  • Pivotant.

Nous explorerons chacune des options plus en détail dans le chapitre suivant.

Également dans la production peut être utilisé plusieurs types de matériaux, considérez les caractéristiques de chacun d’eux:

En plastique L'option la plus simple, dont le prix correspond aux décisions les plus budgétaires. Les avantages incluent une installation facile de vos propres mains, car le produit est équipé de tous les éléments de fixation nécessaires. Il existe de nombreuses options pour les conduites de diamètre 50 mm et 110 mm. Ces dimensions sont les principales lors de travaux dans des maisons et des appartements privés.
Fonte de fer Option plus coûteuse, mais aussi plus durable, qui est le plus souvent utilisée dans les installations industrielles. Une solution très économique, utilisée de moins en moins chaque année en raison de la masse importante et de la vulnérabilité à la corrosion.
Bronze et laiton Une option très attrayante pour ceux qui recherchent une résistance élevée aux effets agressifs, car ces matériaux ne sont pratiquement pas soumis à la corrosion. Cette solution est moins souvent utilisée que les autres options en raison de son coût élevé. Cependant, des nœuds similaires peuvent être trouvés dans de nombreux systèmes.
Acier inoxydable Sans aucun doute l’option la plus chère, mais aussi la plus fiable. L'acier inoxydable est capable de résister à pratiquement n'importe quelle substance et conserve des propriétés de hautes performances pendant toute la période d'utilisation, soit plusieurs décennies.
Le clapet anti-retour électrique en fonte est utilisé pour les conduites de grand diamètre dans les installations industrielles.

Caractéristiques de l'appareil pour différents types de produits

Comme indiqué ci-dessus, vous pouvez trouver différentes options pour la composition des produits, chacune d’elles ayant ses propres caractéristiques. Examinez les types les plus courants de clapets anti-retour et voyez quelle est la différence entre l'une ou l'autre des options.

Vannes Wafer

Ce type d'appareil présente les caractéristiques distinctives suivantes:

  • Les systèmes de ce type ont pour la plupart des dimensions et un poids réduits, ce qui rend leur installation et leur remplacement très pratiques et rapides. C'est la compacité qui joue souvent un rôle clé dans le choix d'une option spécifique, car l'espace est souvent insuffisant, en particulier dans les petites pièces.
  • Un autre avantage certain est la présence d'une configuration prête à être fixée, car les nœuds sont fixés avec des brides à acheter. En outre, il existe de nombreuses variantes d'exécution: plastique, fonte, bronze, acier inoxydable.

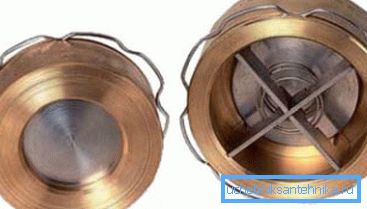

Le clapet anti-retour pour égout 110 mm est compact et à haute résistance
  • L'option la plus courante dans le secteur privé est les vannes à disque dans lesquelles une membrane spéciale en forme de disque retient le fluide. Au lieu d'un levier, un ressort de rigidité appropriée est utilisé pour que le flux de fluide ne puisse circuler que dans un sens. Un système assez simple, facile à entretenir.

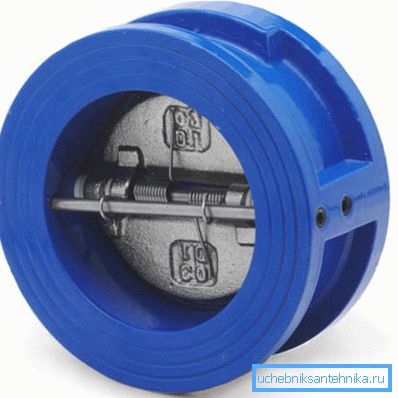

  • Les vannes papillon ont leurs propres caractéristiques: le système est constitué de deux vannes symétriques, qui ne s’ouvrent que dans un sens, grâce à un système de ressort spécial qui sert de limiteur. Les caractéristiques de ce système sont visibles sur la photo ci-dessous.
Un système simple mais fiable a légitimement gagné une large popularité parmi les spécialistes.

Faites attention! Il convient de rappeler que lors de la réparation des produits de ce groupe, qui s'accompagne du retrait de l'élément, il est nécessaire de mettre à sa place un morceau de tuyau de longueur et de diamètre appropriés, de manière à ce que l'opération d'égout ne soit pas interrompue.

Vannes rotatives

Ce groupe de produits présente les caractéristiques suivantes:

  • L'unité de travail principale est un volet ou une bobine montée sur le levier. Le mouvement du flux d'eau sur un côté soulève le mécanisme et lorsque le fluide sèche, le levier ferme la cavité et empêche le fluide de revenir dans le système.

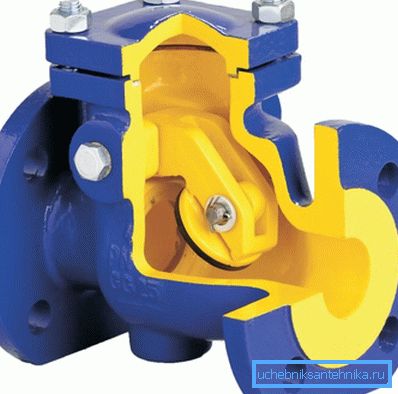

De tels systèmes sont le plus souvent fabriqués dans un boîtier en fonte et sont utilisés sur des systèmes de grands diamètres.
  • Pour les communications domestiques dans lesquelles de petits volumes d’eaux usées passent, on utilise le plus souvent de simples modèles de vannes à action mécanique. Cette option présente un inconvénient majeur: en cas de débit de fluide important, souvent interrompu, lors de la fermeture, il existe un risque élevé de coup de bélier pouvant endommager non seulement la vanne, mais également tout le système.
  • Une option plus parfaite est un mécanisme sans choc, dans lequel le retour de la bobine est effectué de manière très fluide, de sorte que le choc hydraulique dans le système ne se produise jamais. Cette solution n'a qu'un seul inconvénient important: le coût assez élevé des produits, qui n'est pas toujours justifié lorsqu'il est utilisé dans des systèmes de petite taille.

Astuce! N'oubliez pas que quelle que soit l'option choisie, il est très important que le vendeur vous fournisse des documents confirmant la qualité du produit et sa conformité à toutes les normes réglementaires énoncées dans les lois applicables. Sinon, vous risquez d'acquérir un nœud de qualité médiocre qui ne protégera probablement pas votre système.

Robinets à tournant sphérique

Cette option est l’une des plus répandues parmi les développeurs privés. Un indicateur de la fiabilité et de la durabilité de cette solution est le fait que les ensembles de billes sont recommandés pour une utilisation par la plupart des professionnels impliqués professionnellement dans ce type de travail.

Robinets à tournant sphérique - la solution idéale pour les petits pipelines

Les avantages comprennent les facteurs suivants:

  • Comment installer un clapet antiretour sur le système d’égout - le sens de l’écoulement est indiqué sur le corps et vous en aurez l’élimination lorsque les eaux usées s’écouleront. Ceci est très pratique pour ceux qui n’ont aucune expérience dans la réalisation de tels travaux, car aucune instruction d’installation n’est nécessaire, tout est clair.
  • La conception très simple assure une fiabilité et une durabilité élevées. La bille d'acier agit comme une membrane et le ressort agit comme un levier. Un tel système est presque impossible à casser et à désactiver.
  • Dans le cas, il y a un couvercle sur le dessus, qui est fixé avec deux ou quatre boulons. En le retirant, vous pouvez rapidement nettoyer le système de la saleté et des débris.
Le système est très facile à nettoyer.

Vannes d'ascenseur

Cette solution présente également un certain nombre de caractéristiques distinctives:

  • L'unité de travail principale est une vanne de levage verticale équipée d'un ressort d'une certaine rigidité afin de permettre l'écoulement du fluide dans un seul sens.

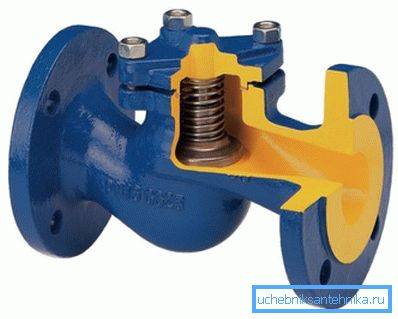

La conception de la vanne de levage présente un certain nombre de différences, qui sont à la fois des avantages et des inconvénients.
  • Un grand avantage est la possibilité de nettoyer et de réparer l'assemblage sans casser le pipeline et la nécessité d'insérer des éléments. Le système est très facile à entretenir, mais il est à noter que ces vannes sont plus souvent polluées.
  • Un autre avantage est la possibilité de choisir la meilleure méthode de fixation. Certaines modifications sont installées à l'aide de brides, d'une méthode filetée ainsi que d'un équipement de soudage.

Il est important de choisir la meilleure option adaptée à votre système et à vos conditions de fonctionnement. Par conséquent, il est préférable de consulter des professionnels pour prendre la meilleure décision.

De plus, non pas une, mais deux ou plusieurs vannes peuvent être présentes dans le système, encore une fois, tout dépend de la configuration des conduites.

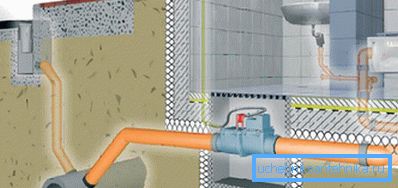

Il est important de déterminer la position optimale du nœud dans le système et de faciliter son accès pour la maintenance et le nettoyage.

Conclusion

S'il est important pour vous de monter un système fiable qui sera protégé contre les fuites en cas d'obstruction des conduites d'égout dans les canalisations, un clapet anti-retour doit être présent dans le système de communication. La vidéo dans cet article vous expliquera certaines caractéristiques importantes du sujet.
