Comment connecter une douche - un guide détaillé

Étant donné le coût des douches, beaucoup cherchent à économiser et à installer par leurs propres moyens. Une telle solution semble justifiée: il vous suffit de bien comprendre la procédure de connexion et d’assemblage. Le fait est que lors de l’installation, vous devrez non seulement déterminer comment raccorder la douche au système d’égout, mais aussi organiser l’alimentation en eau et même la connecter au réseau d’alimentation.

Types de douches

Avant de vous lancer dans le processus d'installation, vous devez comprendre les types d'averses. Le fait est que selon le modèle, il peut être très différent et l’ordre de son installation.

A ce stade, nous ne sommes pas intéressés par la forme, la couleur, les matériaux utilisés, nous allons donc nous concentrer sur les caractéristiques de conception et la fonctionnalité de différents modèles de douches:

• L'option la plus simple est un coin dans la salle de bain juste clôturé par des murs transparents. Dans ce cas, il suffit de raccorder le drain au système d’égout et de fournir de l’eau chaude et froide, l’éclairage suffira et il n’y aura pas de problème de ventilation car les murs ne recouvrent pas complètement la douche;

• les cabines de douche achetées ressemblent à des capsules entièrement refermables avec un ensemble de fonctions différent. Cela inclut généralement un panneau avec hydromassage, des lampes installées dans la partie supérieure, une ventilation séparée forcée, un téléphone, des lumières multicolores, etc. Toutefois, le prix de ce plaisir n’est pas différent en ce qui concerne le caractère démocratique;

• dans les résidences d'été, les modèles avec éléments chauffants sont assez courants. Ces cabines peuvent être installées directement sur le site et les éléments chauffants sont situés dans le réservoir. Ainsi, une certaine indépendance vis-à-vis des conditions météorologiques est atteinte et l’eau chaude est toujours là;
• Notez séparément les options valables cabines avec et sans palette. Cela affecte grandement la complexité de la connexion de la douche à l'égout. Les variantes avec une palette sont reliées par un siphon standard, sinon une douche ou un canal est utilisé, les communications sont cachées dans la chape.

Lors du choix d’une cabine, il convient de tenir compte de la possibilité de la connecter non seulement au système d’alimentation en eau et d’assainissement, mais également au réseau électrique. Par exemple, dans les zones suburbaines, où l’électricité est interrompue par une chose habituelle, la plupart des fonctions de ces cabines resteront non réclamées.

Pour le même hydromassage, une pompe séparée est utilisée dans la douche achetée, à l'arrière ou au bas. De plus, sans électricité, l'éclairage, les lumières, un téléphone intégré, un lecteur de musique, etc. ne fonctionneront pas.

Faites attention! Sans alimentation électrique, la ventilation ne fonctionnera pas non plus, alors prendre une douche deviendra tout simplement inconfortable.

Guide de raccordement cabine de douche

Lors de l'installation de la douche, outre le montage de la cabine elle-même, il sera nécessaire de résoudre des tâches telles que le raccordement du drain de la palette au système d'égouts, le raccordement au système d'alimentation en eau et l'organisation de l'alimentation électrique. Chacune de ces étapes mérite d’être examinée plus en détail.

Se connecter à l'égout

En ce qui concerne la façon de connecter une douche avec un bac à l'égout, il est recommandé d'effectuer le travail dans l'ordre suivant:

• Tout d'abord, la sortie du siphon est connectée à l'ondulation d'égout. La connexion est réalisée à l'aide d'un écrou en plastique prisonnier, l'autre extrémité des ondulations pouvant être immédiatement raccordée à l'égout;

• vous devez ensuite fixer fermement le siphon au tuyau de vidange (en cas de débordement, il se connecte également au siphon). Pour ce faire, la partie métallique (généralement un verre perforé) est insérée dans la palette elle-même et à l'arrière, un siphon est fixé à l'aide d'un anneau en caoutchouc et toute la structure est reliée par un boulon;
• Après cela, vous pouvez enfin installer la palette elle-même. Le plus souvent, la base présente de petites irrégularités, imperceptibles de l'extérieur, mais tangibles lors du contrôle du niveau horizontal. Afin de compenser l’effet de la base inégale, le cadre sous la palette est équipé de pieds réglables en hauteur.

Si vous utilisez une poêle en métal émaillé peu coûteuse, il est conseillé de s’occuper immédiatement de l’isolation phonique. Il est possible de résoudre ce problème de vos propres mains - utilisez simplement la mousse de montage située au bas de la palette ou collez-la avec un épais film isolant acoustique.

Cependant, si un drain ou un canal sera utilisé pour se connecter au système d'égout, l'ordre de travail sera quelque peu différent, car les communications seront cachées dans la chape. Tout se résume au fait qu’avec le dispositif de chape dans l’épaisseur du béton, le dispositif de drainage lui-même est masqué et que, grâce au profilage de la surface, la pente requise vers le drain est créée. Lors de l'achat d'une douche finie avec cela ne sera pas confronté.

Faites attention! Lorsque vous utilisez des échelles, il existe une restriction peu agréable: il est impossible de poser un motif sur le sol car la dalle doit être coupée en diagonale. La composante esthétique souffre un peu.

Connexion d'eau

Lorsque nous résolvons le problème de la connexion d’eau à une cabine de douche, notre objectif est d’alimenter en eau froide et chaude les tuyaux correspondants dans la cabine de douche. En ce qui concerne les différentes options de commutation pour l’approvisionnement en eau, tout dépend de la complexité du modèle acheté. Les cabines avec hydromassage et autres fonctions vous permettent de permuter le débit d'eau entre la douche manuelle et la douche de tête, le panneau d'hydromassage, la douche de pied, etc.

Faites attention! Avant le début des travaux, vous devez couper l'alimentation en eau de la colonne montante et, pour réduire la pression, ouvrez simplement les robinets de la salle de bain.

Les travaux de connexion sont effectués dans l’ordre suivant:

• si la cabine est installée à la place de l'ancienne douche, elle doit être complètement déconnectée;

• Pour faciliter le raccordement des tuyaux flexibles de la cabine de douche aux tuyaux, des raccords à compression sont utilisés. Pour une meilleure étanchéité du filetage, le ruban FUM est enroulé;
• afin de rendre le travail plus pratique, vous pouvez découper un trou dans le mur plus large qu'auparavant. L’important est que sa taille ne dépasse pas celle du panneau à charnière;
• En outre, les tuyaux flexibles du mélangeur sont connectés respectivement aux alimentations en eau froide et chaude (vous pouvez naviguer par marquage de couleur);

• il ne reste plus qu'à raccorder correctement le tuyau du panneau central à la douche à main et supérieure, ainsi qu'au panneau d'hydromassage. Pour éviter toute confusion, vous pouvez vous orienter le long du tuyau, généralement le plus long utilisé pour une douche tropicale. longueur moyenne - pour une douche à main, etc.

Dans cet exemple, l’instruction la plus simple est illustrée, dans laquelle il vous suffit de connecter le panneau aux prises murales. Mais pour faciliter la maintenance, tous les tuyaux peuvent être concentrés sous la palette (sauf pour les modèles avec des palettes très basses). Dans ce cas, vous pouvez également installer des robinets à tournant sphérique afin de pouvoir toujours couper l'alimentation en eau de la cabine, ce qui est pratique lors des réparations.

De plus, sous la cabine elle-même, vous pouvez placer une pompe pour assurer le fonctionnement de l'hydromassage et des manomètres pour contrôler la pression dans les tuyaux (avec une pression basse, certaines des fonctions de la cabine risquent de ne pas fonctionner). Vous pouvez également installer des filtres à eau, ce qui prolongera la durée de vie de l'appareil.

Connexion réseau

La question de savoir comment la douche est raccordée à l'électricité est très importante car sans électricité, ni la lumière ni l'éclairage, ni les ventilateurs d'extraction, ni les appareils de massage ne fonctionneront. C'est-à-dire que la fonctionnalité de l'appareil sera réduite de plusieurs fois.

L'acheteur avec l'auto-installation n'a pas à jouer avec le câblage et la mise sous tension d'éléments individuels. Il suffit d'allumer le cordon d'alimentation et de connecter correctement tous les consommateurs d'électricité dans la cabine.

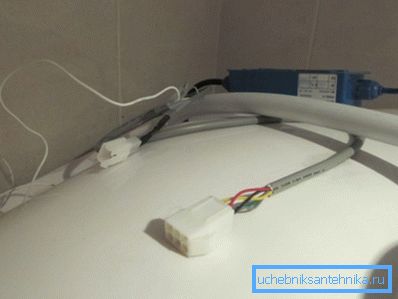

Pour que tout fonctionne du premier coup, le fabricant attribue des connecteurs de couleur aux différents appareils. La connexion correcte étant garantie par la forme des connecteurs, il est tout simplement impossible de l'insérer dans le connecteur du mauvais côté.

Faites attention! Ce qui mérite d’être particulièrement attentif, c’est l’imperméabilisation des câbles, que des fabricants peu connus peuvent facilement économiser.

Parmi les recommandations générales lors de la connexion, vous pouvez conseiller:

• utilisez une machine automatique séparée pour la cabine de douche, qui coupera l'alimentation électrique si la consommation d'énergie maximale est dépassée;
• ne pas utiliser de câbles de mauvaise qualité pour alimenter la cabine, celle-ci doit être isolée et en cuivre;
• Il est également déconseillé de connecter la pompe et l'équipement de massage à la même phase.

À la fin

Le matériel ci-dessus vous aidera lors de l’installation d’une cabine de douche dans l’appartement et à la campagne. L'attention principale est portée sur la question de la connexion, et non du montage, car c'est avec cette partie que les problèmes se posent le plus souvent.

La vidéo de cet article décrit la possibilité de monter et de raccorder une cabine de douche relativement populaire.
