Comment est la disposition des égouts dans une maison

Ne pensez pas que la disposition des eaux usées dans une maison privée est impossible avec leurs propres mains. En fait, il n’est pas si difficile de ne pas pouvoir le faire soi-même.

Bien sûr, comme dans toute niche, il y a beaucoup de nuances à prendre en compte, mais en général, si vous avez une base théorique, alors il est plus que réaliste de faire un tel travail. Sans embauche d'équipes tierces.

Dans cet article, nous allons comprendre en détail comment le système d’égout est planifié et réalisé dans l’appartement et dans la maison.

Commençons par le point le plus important.

Comment choisir un tuyau pour la ligne de périphérique

Considérez toutes les options du tableau comparatif.

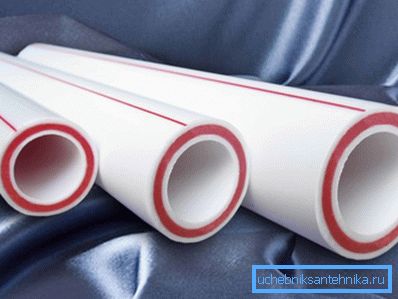

En principe, la meilleure option est de distribuer les tuyaux d’égout et la plomberie en plastique. Parce que le système est assez réaliste pour monter rapidement, alors que cela durera très longtemps.

Conseil: ne vous inquiétez pas du fait que le plastique est sensible aux chocs mécaniques. Premièrement, une telle route est généralement toujours protégée par quelque chose et, deuxièmement, la même fonte est également un matériau assez fragile. Dans les situations standard d'installation de systèmes d'égouts, il est préférable de choisir des tuyaux en PVC.

Alors, avec quel meilleur travail nous avons décidé, passons maintenant à la partie pratique de l'article.

Dispositif indépendant du système d'égout

Il convient de noter un point important.

La disposition des eaux usées dans une maison privée ne diffère pratiquement pas de la planification d’une ligne similaire dans l’appartement. Dans les deux cas, il y a une chose commune - c'est l'endroit où les égouts pénètrent à l'intérieur de votre pièce. Et c’est précisément à ce stade que tous les quartiers résidentiels sont connectés.

Dans un immeuble de grande hauteur, un tel drain est en général une conduite courante, qui «sort» des puits d’égout de la ville. Et dans un bâtiment privé, la section de sortie peut mener non pas à un système d’égout central, mais à une fosse de drainage ordinaire située quelque part dans la cour.

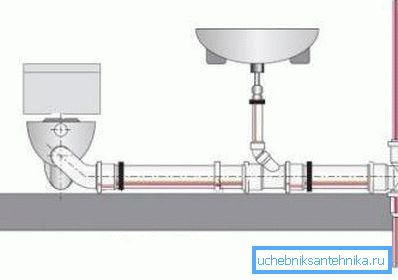

C'est la seule différence - la disposition et le principe de disposition sont exactement les mêmes. Réfléchissez à la disposition exacte des canalisations d'égout dans une maison et un appartement privés.

Tout commence par la conception.

Planification de l'emplacement de la plomberie

Cela signifie que vous devez d’abord définir clairement où se trouveront ces éléments:

1. Cuvette de toilette;
2. Bath
3. Lavabo;
4. Évier de cuisine, etc.

Comment procéder:

1. Prenez le plan d'un appartement ou d'une maison, ou dessinez-le de vos propres mains.
2. Dans la cuisine, les toilettes et la salle de bain, vous pouvez voir exactement où seront les appareils susmentionnés.
3. Vous mesurez la distance entre les murs et les points résultants et les transférez au plan.

Après cela, vous pouvez passer à l'étape suivante.

Calcul des raccords et de la longueur du système

Puisque nous avons déjà les points de décharge, sur papier et en fait, nous allons nous appuyer sur eux.

Nous devons calculer la longueur totale de la route. Pour ce faire, nous mesurons simplement la distance entre les marques extrêmes et ajoutons 30% à la somme obtenue, ce qui sera l’indicateur nécessaire de la superficie en pieds carrés.

En fonction de cela, le nombre requis de tuyaux en pièces est déterminé.

Veuillez noter que pendant ce travail, il est nécessaire de calculer avec exactitude l'emplacement des connexions entre les tuyaux et les divers raccords, puis de déterminer un nombre clair. Si cela n'est pas fait, il se peut que les coins ou d'autres adaptateurs devront être montés à l'intérieur de la partition, ce qui est bien sûr très gênant. Croyez-moi, il est parfois plus facile de modifier le plan de la ligne et d'ajouter un autre tuyau à la structure que d'organiser une connexion complexe dans un lieu peu commode.

Ce qu’il faut faire ensuite, c’est révéler tous les points tournants. Cela se fait exactement sur le plan. Seulement ici, il est important de se rappeler que la direction des virages peut être non seulement de gauche à droite, mais également de haut en bas.

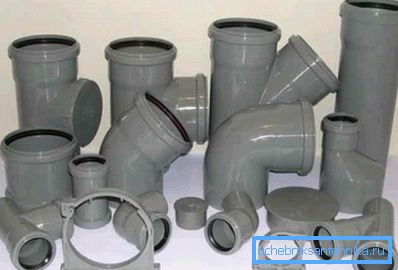

Une fois ces zones identifiées, nous déterminons le nombre de raccords avec un certain degré de rotation requis. Et ayant ces données, vous pouvez aller au magasin et acheter le matériel nécessaire.

Gardez simplement à l'esprit qu'il est toujours important de décider de la manière dont le plastique sera fixé au mur. Si les produits peuvent être fixés de l'extérieur, comme sur le plan des murs et du sol, des accessoires spéciaux doivent être achetés. Et si vous n'évitez pas de poser le parcours ou ses sections individuelles à l'intérieur des murs, vous aurez besoin d'un mortier de ciment et de sable.

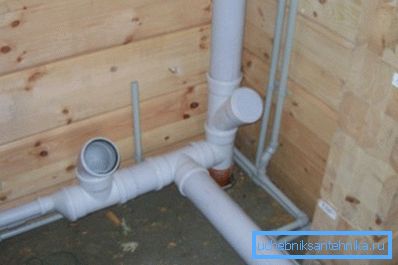

Regardons exactement comment les tuyaux d'égout sont posés dans une maison privée.

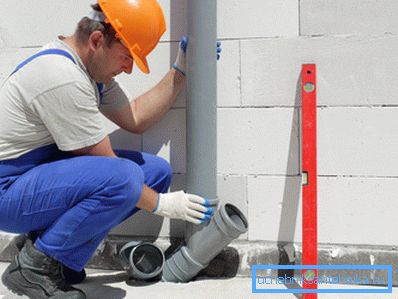

Installation du système

À titre d’exemple, prenons l’option la plus difficile: l’assemblage du tuyau, qui est posé à l’intérieur des murs.

Pour un travail rapide et efficace, outre les produits sanitaires eux-mêmes, nous avons besoin de ceci:

1. Perforateur.
2. Ruban à mesurer et un crayon.
3. Règle avec niveau.
4. Truelle et seau pour mortier.
5. Sac DSP.
6. Le foret d'un diamètre de 6 mm. et lame de pagaie.

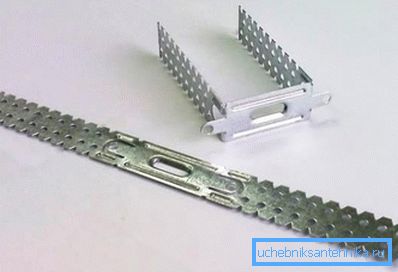

7. Fixations en U en acier galvanisé pour la fixation rigide de tuyaux.
8. Dowel.
9. Silicone sanitaire.
10. Marteau, tournevis cruciforme.

En principe, avec un tel ensemble, vous pouvez commencer à travailler en toute sécurité.

Ceci est fait approximativement selon ce schéma:

1. Sur la surface du mur, nous traçons des lignes le long desquelles le système sera posé..

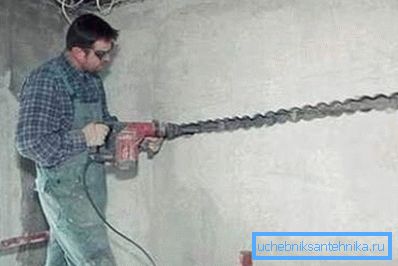

2. Nous prenons un perforateur, posons une lame de garde-boue dessus et commençons à faire des gorges pour le plastique dans le mur. La largeur et la profondeur de la "voie" doivent être supérieures de quelques centimètres au diamètre des tuyaux pour les eaux usées internes. Un tel espace est nécessaire pour pouvoir modifier la position horizontale des produits, si nécessaire.

1. Une fois que les canaux pour la pose des tuyaux sont prêts, il est nécessaire de nettoyer soigneusement la surface des évidements de manière à ce qu'il n'y ait plus de pierres tranchantes cachées, de pièces de renforcement, etc.. S'ils restent, le plastique risque d'être endommagé lors de l'installation.
2. Maintenant, nous prenons un perforateur, posons une perceuse, préparons les images en forme de P et les utilisons pour fixer les tuyaux au mur en les connectant en série.. Dans le même temps, il est souhaitable de commencer l'assemblage à partir du point d'entrée de la canalisation d'égout principal dans un appartement ou une maison. Si vous «allez» au contraire, il est possible qu'il ne soit tout simplement pas possible d'insérer les tuyaux dans le canal principal à la fin des travaux.

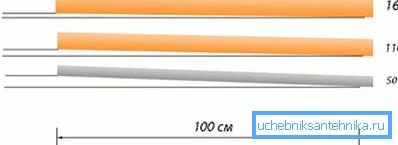

Veuillez noter que la disposition de l'égout dans la salle de bain et dans toute autre implique une pente obligatoire par rapport au point principal du drain. Si l'inclinaison n'est pas, alors l'eau ne traversera tout simplement pas le système dans la bonne direction. En règle générale, un biais de quelques centimètres sur deux mètres suffit.

1. Une fois les tuyaux fixés et, en fait, le «parcours» assemblé, il est nécessaire de vérifier son fonctionnement.. Pour ce faire, de l'eau est versée à chaque point du drain - si on peut voir qu'il fuit doucement, tout est en ordre, les tuyaux peuvent être scellés avec un mortier de ciment et de sable.

Remplir avec la solution est facile - nous mélangeons la solution avec de l'eau et comme si nous ajoutions toutes les rainures avec la masse résultante. Et après que le mélange de travail ait pris un peu, la truelle doit couper les saillies en excès par rapport au plan du mur. (Voir aussi l'article Raccordement des toilettes à l'égout: caractéristiques.)

Nos instructions de révision et d’installation pour les eaux usées de la maison sont terminées.

Résumons l'article.

Conclusion

Comme vous pouvez le constater, la structure d’un tel système n’a rien de difficile. Nous espérons qu'après avoir lu ces conseils et instructions, vous pourrez tout faire vous-même. Si les informations ne vous semblent pas suffisantes, consultez la vidéo informative présentée dans cet article.
