Comment faire un égout dans le bain

Bain russe - un lieu traditionnel pour la purification de l'âme et du corps. C'est un symbole avec des ours, des balalaïka, des poupées. Le passe-temps confortable dans le bain est directement lié à la disposition du système de drainage des eaux usées. Une simple fosse sous le plancher de la baignoire ne répond plus aux exigences de confort et de durabilité de la structure. Lors de la conception et de la construction d’un bâtiment moderne, il est nécessaire de savoir à l’avance comment réaliser un système d’égout dans la baignoire afin d’intégrer tous les éléments structurels et techniques nécessaires au projet.

Options d'égouts

La conception du système d'égout peut varier en fonction de la présence ou de l'absence d'un réseau d'égouts centralisé, du type et de la structure des sols, du niveau de gel et des eaux souterraines, de l'intensité d'utilisation du bain, de la présence d'installations sanitaires supplémentaires, de douches, de piscines et du rendement d'une station d'épuration locale.

Pour les sols sableux, l'option la plus économique et la plus appropriée serait d'installer un puits de drainage simple.

Pour les sols argileux, il est préférable d'utiliser d'autres systèmes. Par exemple, la disposition d'une fosse dans laquelle les drains d'un bain va s'accumuler puis se décharger sur le site. Ils devront être supprimés périodiquement. Une méthode efficace qui satisfait aux règles sanitaires consiste à utiliser des fosses septiques cumulatives en polypropylène ou en polyéthylène ou des systèmes autonomes à part entière pour la collecte et l’épuration de l’eau.

Si le complexe de bains produit une grande quantité d'eaux usées, un système centralisé ou une station d'épuration locale dotée de la technologie de traitement biologique aérobie peut les gérer.

Il convient de noter que le système d'égouts équipé du sauna avec ses propres mains permettra d'économiser considérablement le budget familial, d'autant plus que les travaux de construction ne posent aucune difficulté.

Bien drainé

La variante la plus simple et la plus primitive consistant à aménager un égout de bain en vue de son utilisation peu fréquente pour une famille de 2 à 3 personnes est la création d’un puits de drainage. C'est une fosse régulière avec une couche de drainage, qui est creusée non loin du bain. Le système de drainage ne peut être utilisé que si certaines conditions sont remplies:

1. Les sols doivent avoir une capacité de filtration et une capacité d'élimination de l'eau données. Sinon, la fosse débordera et le système d'égout cessera de fonctionner.
2. Les eaux souterraines doivent être situées à au moins 1 mètre sous le fond du puits. Lorsque le niveau des eaux souterraines est élevé, les aquifères seront pollués et des substances nocives entreront dans les sources d’eau potable.
3. La partie principale de travail du puits devrait être située en dessous du niveau de gel du sol. Sinon, en hiver, l'utilisation du bain sera impossible. La profondeur du puits doit être d'au moins 1 mètre sous le niveau de gel.
4. La forme du puits ne doit pas nécessairement être cylindrique. Le diamètre ou la largeur du puits doit être d'au moins 1,5 mètre. Si la profondeur du sol gèle, le fond du puits peut être inférieur à la valeur calculée si le système de drainage entier est isolé. Pour cela, l'épaisseur de l'isolant doit être calculée.

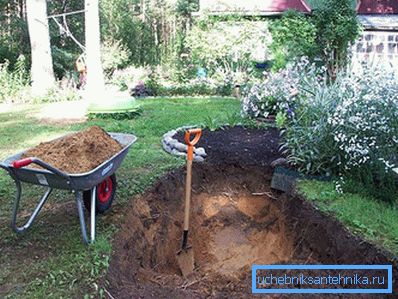

La fabrication du puits commence par le creusement de la fosse et de la tranchée du pipeline qui draine les bains. Un coussin de sable de 30 à 40 cm d'épaisseur est coulé au fond de la fosse, puis rempli de gravats, de gravier et d'argile expansée mélangée à du sable d'une hauteur de 50 à 70 cm.

Les tranchées sont remplies d'une couche de sable sur laquelle des tuyaux d'égout sont posés. Ces tuyaux sont empilés avec une pente pour les eaux usées extérieures. L’extrémité du tuyau, située au centre du puits, est remplie d’une couche de sable et de gravier de 20 à 30 cm et remplie du même mélange dans une tranchée. Au-dessus, si nécessaire, une isolation est posée, après quoi les tranchées et le puits sont remplis d'une couche d'argile de 10 à 20 cm d'épaisseur pour l'installation d'un joint hydraulique.

Si l'utilisation de conduites d'égout n'est pas prévue, le fond de la tranchée sous le coussin de sable et sur les murs est recouvert d'argile. Ainsi, l'eau dans le puits de drainage s'écoulera à travers une goulotte en argile résistant à l'eau.

Sur les sols sableux, un réseau de drainage moins laborieux peut être appliqué. Au lieu de profondes tranchées sous le pipeline et dans un puits, une tranchée creuse au-dessous de la profondeur de pénétration du gel établie à 1 m et à une largeur de 30 cm. D'en haut, tout est recouvert de terre et, si nécessaire, réchauffé. C'est assez pour filtrer les eaux usées d'un petit bain.

Fosse

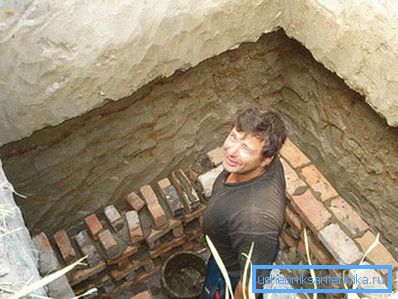

Sur des sols complexes (argile, terreau), où l'eau coule mal, ils déposent des pitholes sous le plancher du bain, dans lesquels les drains s'accumulent jusqu'à un certain volume, puis sont évacués au-delà du site. Le fond et les parois de la fosse sont fabriqués dans un matériau hermétique qui ne laisse pas passer l’eau. Il y a une fosse sous le plancher de la baignoire. C'est pourquoi il présente un certain inconvénient. Il peut être une source d'odeur désagréable, pénétrant dans le bain. Lors de la vidange des drains, lorsque le tuyau est complètement rempli d'eaux usées, un vide est formé, qui se remplit ensuite d'air. Lors du prochain déchargement et remplissage du tuyau, cet air est comprimé et a tendance à s'échapper vers l'extérieur par l'entrée du tuyau d'évacuation. Pour empêcher sa pénétration, il est nécessaire d'organiser un joint hydraulique.

Pour ce faire, l’entrée du tuyau de drainage de la fosse est espacée de 10 à 15 cm et une plaque est montée sur le dessus et les côtés du tuyau. La plaque ne doit pas atteindre le fond de la fosse sur environ 5 cm, ce qui entraîne la formation d’un joint d’eau. Le joint hydraulique peut également être construit à partir du coin de la conduite d’égout en abaissant l’extrémité du coin dans les drains situés dans la fosse.

Fosse septique complète

L'utilisation d'une salle de bain complète avec toilettes et douche dans la baignoire nécessite une approche plus approfondie de l'organisation de l'évacuation des eaux usées. L’installation du système d’égouts de la baignoire s’effectue à l’aide d’une station d’épuration autonome ou d’un robinet dans le système centralisé de collecte des eaux usées. L'utilisation d'une fosse septique basée sur la décomposition anaérobie des déchets est recommandée en tant qu'usine de traitement des eaux usées. Le système d'égout peut également être connecté à un système de traitement des eaux usées pour la maison basé sur la technologie aérobie.

Pour le drainage dans une fosse septique, un système d'égout à part entière est aménagé à l'aide de tuyaux en plastique. Pour ce faire, sous le plancher de la baignoire, organisez la construction du drain. Pour cela, connectez les canalisations de la douche et de la salle de bain. Les tranchées jusqu’à une fosse septique sont recouvertes d’une couche de sable et les tuyaux sont posés sous une pente.

En tant que fosse septique anaérobie, vous pouvez utiliser plusieurs grands conteneurs scellés (jusqu’à 2 m³ chacun) de polypropylène, reliés les uns aux autres par des tuyaux de trop-plein. Dans le premier réservoir, les drains seront défendus. Au fond, des fractions lourdes se déposeront qui, sous l'action de bactéries anaérobies, se décomposeront en limon et en eau. Lors du remplissage du premier réservoir, l'eau débordera dans la deuxième chambre, où une purification supplémentaire aura lieu. Le troisième réservoir sans fond peut être utilisé comme puits de drainage, où une couche de sable et de gravier de 30 à 40 cm d'épaisseur est coulée au fond.

Pour cela, un trou de 1,5 mètre de profondeur est creusé à un demi-mètre de la fondation. À partir de cette fosse, une tranchée est en train de creuser vers une fosse septique ou un trou d'homme si la fosse septique est située au loin. Une fosse sous la baignoire, une tranchée au fond et sur les murs sont recouvertes d'une couche d'argile imperméable. La tranchée est remplie d'une couche de drainage et recouverte à nouveau d'une couche d'argile. Il devrait être situé à 2,5–3 mètres à l'extérieur du sous-sol de la baignoire. Les dimensions du puits font 2 mètres de profondeur et 1 m de diamètre.

Dispositif d'égout interne

Pour collecter correctement les eaux usées dans le bain, vous devez porter une attention particulière au sol et à la structure du sol de la baignoire.

Le dispositif de revêtement de sol peut être fait de deux manières.

1. Plancher qui coule. Les planchers sont simplement empilés sur des bûches avec un espace pouvant aller jusqu'à 5 mm. L'eau coule dans le sol ou dans une fosse sous un bain dont les parois sont tapissées d'argile.
2. Revêtement de sol à la capitale. Les planches de plancher avec un espace entre elles sont empilées sur le sol avec une pente le long de laquelle l'eau coule dans le bac pour s'accumuler et s'écouler davantage dans les égouts. Le plancher de la capitale avec une pente peut être constitué de béton, de parquet avec étanchéité et isolation.

Vidéo

Cette vidéo décrit le bon dispositif d’égout dans le bain:
