Conception des eaux usées - les principales caractéristiques

Il est impossible d'imaginer un logement moderne sans système d'égout, alors qu'il est très important de tout faire conformément aux codes du bâtiment, de manière à éviter le moins de problèmes possible lors de l'exploitation. La conception des eaux usées dans une maison privée présente un certain nombre de fonctionnalités qui seront abordées dans cet article.

En suivant des directives simples, vous pouvez créer vous-même un système efficace d’élimination des déchets.

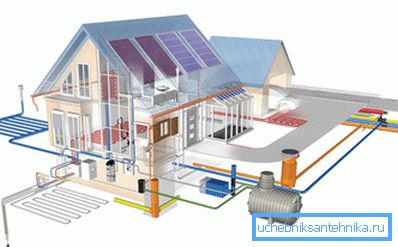

Les projets modernes prévoient toute une gamme de communications et le système d’égouts est très important.

Les principaux critères que le projet doit respecter

La conception des systèmes d'alimentation en eau et d'assainissement doit respecter diverses normes et exigences. En outre, la conception est organisée en tenant compte de plusieurs critères importants:

Conformité aux documents réglementaires Toutes les communications doivent être organisées conformément aux normes de la SNiP et il existe plusieurs réglementations, chacune d'entre elles réglementant une partie particulière du système. Le moyen le plus simple consiste à coordonner le projet avec des spécialistes afin de minimiser les erreurs et les erreurs de calcul, car il sera beaucoup plus difficile de les éliminer à l'avenir.
Sélection de composants de qualité et de raccords Il est très important de n'utiliser que les matériaux et les éléments dont l'utilisation est garantie pendant de nombreuses années. Même l'installation la plus qualifiée ne garantit pas la durabilité du système si des produits de qualité médiocre sont utilisés. Un prix bas ne doit donc en aucun cas être un facteur déterminant lors du choix.
Conception compétente des réseaux d'égout Si vous effectuez vous-même toutes les activités nécessaires au développement de la documentation, il est important de calculer le diamètre optimal de chaque pipeline, de choisir la configuration du système, en essayant de suivre toutes les recommandations décrites dans le chapitre suivant.
Assemblage soigné et vérification du système En raison de la large distribution de produits en plastique résistant aux chocs, les instructions pour l'assemblage du réseau d'égouts sont devenues aussi simples que possible. Cependant, il est également important d'effectuer le travail avec précaution, en évitant la déformation des éléments et des dommages au caoutchouc d'étanchéité. Après assemblage, le système est obligatoirement vérifié pour son étanchéité.

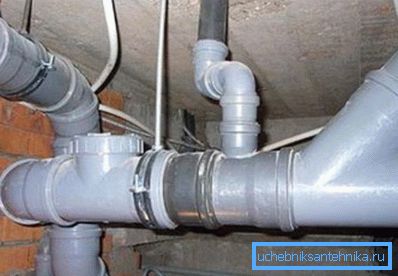

La conception des systèmes d’approvisionnement en eau et d’assainissement à usage domestique est bien plus compliquée qu’il ne le semble à première vue.

Ce que vous devez savoir lors de la création d'un projet

Il est important de comprendre que toutes les communications sont divisées en internes et externes. Nous allons examiner chacune des parties plus en détail, afin de révéler le sujet avec autant de détails que possible.

Eaux usées domestiques

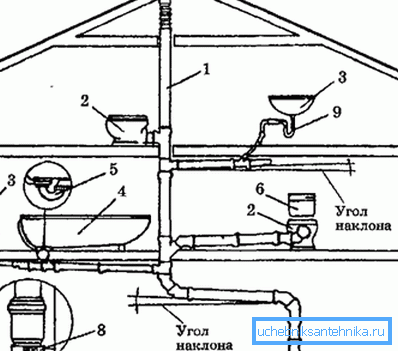

La conception des systèmes d’égouts devrait être réalisée sur la base du principe «Plus on est simple, mieux c'est»

Cette partie inclut toutes les parties du système situées dans les locaux.

La conception de l'alimentation en eau et des eaux usées à ce stade est faite en conformité avec les recommandations suivantes:

  • Le respect de la pente optimale des conduites est un facteur très important, car les systèmes sont à écoulement automatique.. Un angle trop petit entraîne la stagnation des eaux usées et trop grand entraîne une adhésion accélérée des particules solides sur les parois de la conduite, ce qui peut entraîner des obstructions, dont la lutte peut devenir un très gros problème en cours de fonctionnement.

Faites attention! Avec un diamètre de tuyau de 5 cm, la pente doit être de 5 cm pour 1 mètre. Si le diamètre est compris entre 100 et 110 mm, 2 cm par mètre de tuyau suffisent. Les indicateurs ne devraient pas varier beaucoup. De plus, tous les gradients du gradient sont hautement indésirables, car ces zones sont potentiellement dangereuses pour les blocages. Mais sur de courtes sections de conduites d'égout, la pente peut être plus importante.

  • Les toilettes doivent être attachées à la colonne montante avec une connexion séparée. Cela réduit d’une part le risque de blocage autant que possible et d’autre part, si la connexion de la cuvette contient encore plus d’éléments, de l’eau aspirée par tous les siphons lors de la chasse et une odeur désagréable pénétrant constamment dans la pièce.
  • L'installation du système de ventilation des eaux d'égout est très importante car son absence peut générer des odeurs désagréables dans la pièce et vider les siphons en raison de la formation d'un vide excessif dans le système..  Ce système ne doit pas être connecté à la ventilation générale, il doit être séparément monté sur le toit, en installant un aérateur pour empêcher les précipitations de pénétrer dans le système.

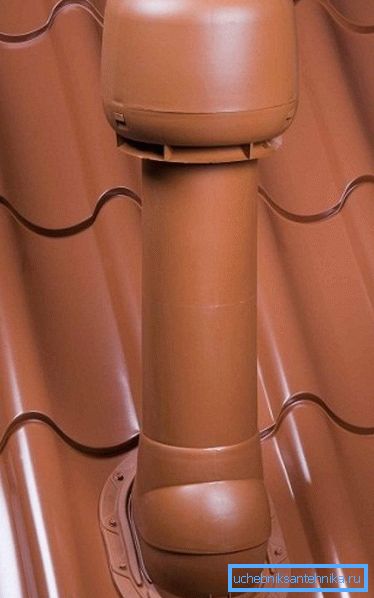

L'aérateur peut également être sélectionné dans la couleur du toit, ce qui augmente considérablement l'attrait esthétique de la structure.
  • Lors de la conception des réseaux d’égouts, il est important de garder à l’esprit le bon ordre de connexion des éléments à la colonne montante.. Pour éviter les problèmes, les toilettes doivent être fixées sous tous les éléments. C'est un point très important qui mérite une attention particulière, sinon vous devrez faire face à de nombreux problèmes au cours de votre fonctionnement.

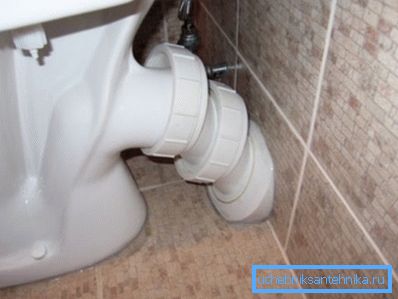

Sur la photo: la solution optimale - l'emplacement des toilettes directement près de la colonne montante

Souviens toi! S'il y a des toilettes dans le système, le diamètre minimum du tuyau de la colonne montante ne doit pas être inférieur à 100 mm. S'il n'y a pas de toilettes, un tuyau de 50 mm de diamètre suffira.

  • Il est très important d'insonoriser les contremarches. L'option la plus simple consiste à installer un conduit en plaque de plâtre, tandis que les cavités internes peuvent être obturées avec de la laine minérale. N'oubliez pas qu'au bas de la colonne montante, une trappe de révision doit être installée, ce qui nécessite un accès facile en cas de problème.

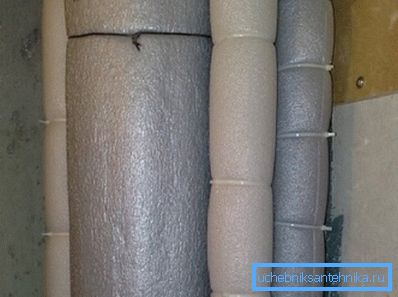

S'il n'y a pas de possibilité de fabriquer une boîte, vous pouvez utiliser un appareil de chauffage spécial qui éteint également le bruit.
  • La meilleure façon de concevoir les systèmes de plomberie et d’égout est de faire appel à des experts pour que vous puissiez avoir toute confiance en la précision du travail.

Communications externes

La conception des réseaux externes d'approvisionnement en eau et d'assainissement présente un certain nombre de caractéristiques distinctives:

  • Le point de retrait du tuyau de la maison est très important, il devrait être situé sous le point de congélation du sol. La profondeur de gel varie en fonction de la zone. Ceci est décrit plus en détail dans un article séparé sur cette ressource. S'il n'est pas possible d'approfondir les communications de cette manière, vous devez utiliser des isolateurs spéciaux pour les tuyaux, qui peuvent être achetés dans n'importe quel magasin de plomberie.

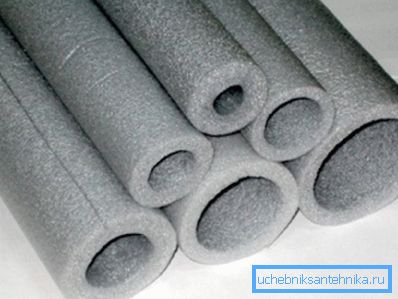

Il est important de choisir le diamètre optimal de l'isolant
  • La conception des réseaux d'ingénierie externes des eaux usées dépend des communications qui seront utilisées. L’option la plus simple et la plus efficace est un système centralisé: s’il n’y en a pas, il est nécessaire de créer des puisards ou d’installer une fosse septique.
  • Les installations de traitement doivent être situées à au moins 30 mètres de la source d'eau et à au moins 5 mètres de la maison. Il est préférable que cet indicateur soit à 10 mètres.
  • La conception des réseaux d'égouts externes inclut le calcul des charges approximatives sur le système. S'il passe sous le passage, il est important que tous les éléments résistent aux charges. Dans certains cas, la meilleure option est la tuyauterie en fonte ou en amiante-ciment.
  • Si vous développez un projet d’égout pluvial, il convient de noter qu’il ne peut pas être approfondi en dessous du point de congélation; l’essentiel est d’organiser une vidange d’eau compétente, de manière à ce que le système soit complètement vide pendant le gel, afin de le protéger des dommages.
Concevoir un système d'égout pluvial selon SNiP permet de le localiser à une profondeur minimale, telle est sa principale différence

Conclusion

En fait, il est important de bien comprendre ce problème. La vidéo présentée dans cet article vous aidera à comprendre certaines des fonctionnalités. Après l’avoir examiné, vous serez encore mieux orienté dans le sujet à l’étude et pourrez réaliser vous-même la conception des eaux usées (voir également l’article Connecter une cuvette de toilette au système d’égouts - envisagez des techniques clés).
