Comment installer un lavabo ou un évier? Comment connecter l'évier à l'égout et à l'alimentation en eau? Est-ce que ce simple, en général, pose des pièges?

Essayons de répondre à ces questions.

L'assemblée

Tout d’abord, découvrez comment l’évier peut être installé.

1. Sur supports ou consoles. Ils sont fixés au mur à l'aide de vis à cheville ou d'ancrages, après quoi l'évier est placé sur le dessus et fixé avec une paire de boulons (sur les consoles) ou avec son propre poids.

Nuance: il est préférable de fixer les éviers en faïence à la base du support. Pour ce faire, dans le sillon le plus proche de la paroi de la rainure inférieure du lavabo, est collé avec un segment de fil de cuivre épais d'une barre d'acier mince (6-8 mm). Support de courroies en fil.

1. Sur ancre et piédestal.

Cette méthode de fixation comporte plusieurs subtilités:

• À l’arrière de l’évier, il est préférable d’appliquer deux bandes de mastic à la silicone qui serviront d’amortisseur entre celle-ci et le carrelage mural.
• Les écrous qui attirent l’évier vers les ancres ne doivent pas être serrés jusqu’à la butée. La coque doit reposer à la fois sur l'ancre et sur le socle.
• Il est préférable de fixer l’évier avec une légère inclinaison vers l’avant. Ensuite, sur l'étagère sous le mélangeur ne sera pas recueillir de l'eau.

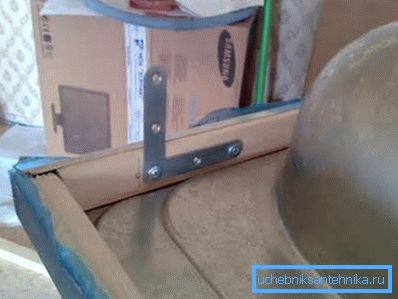

1. Sur le meuble ou la table. Posé sur un évier, il est attiré par les murs du meuble; La mortaise s'insère dans la découpe du plateau et est attirée par des vis ou se pose sur le scellant.

Règles générales

La connexion d'un évier de tout type est réalisée en tenant compte de plusieurs règles générales.

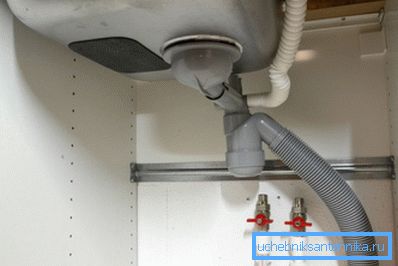

1. Sous l'évier est placée une paire de vannes individuelles. Ils vous permettront de ne pas souffrir sans eau dans toute la maison à cause de la casse minime du mélangeur.
2. La méthode d'installation de l'évier, qui ne permet pas un simple démontage (le même produit d'étanchéité entre l'évier et le dessus de table), n'est permise que si la table est avancée ou si le dessus de table est retiré. Tôt ou tard, vous devrez changer les connexions flexibles vers le mélangeur ou le mélangeur lui-même; Il est presque impossible de le faire en restant dans l'armoire et en travaillant dans la cavité entre la cuvette de l'évier et le mur.
3. Pour la même raison, il est nécessaire d'installer un mélangeur et de le vider dans le système d'égout avant l'installation de l'évier ou de l'évier. Tellement plus vite et plus facilement.

Installation du mixeur

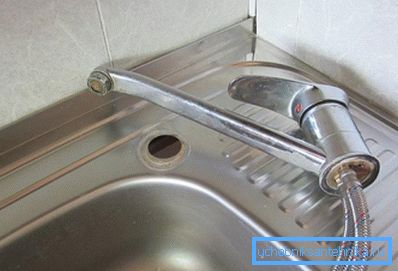

Indépendamment de la conception du mélangeur entre le corps et l'évier, il convient de prévoir un joint annulaire. Il fournit une connexion étanche et ne permet pas à l'eau de s'écouler sous l'évier.

Le mélangeur ne doit pas basculer lorsque vous tournez le levier ou le mouton. S'il est installé sur un évier fin en acier inoxydable, il est conseillé de placer un morceau de tôle découpé à la place du fond ou un contreplaqué épais imprégné d'huile de lin.

Les gaines souples ne peuvent pas être vissées, en les tenant pour les tuyaux de tressage. Ce travail est effectué uniquement et exclusivement avec une clé à fourche ou une clé à molette. Les instructions sont liées à la méthode de fixation de la doublure et de la tresse: il est très facile de se déchirer les unes des autres, en cassant le mince tube de caoutchouc à l'intérieur.

Ne comptez pas sur des bagues en caoutchouc qui, selon les fabricants, devraient assurer l’étanchéité des filetages de connexion des tuyaux et du corps du mélangeur. Collez ces filets avec un ruban FUM ou un fil d’étanchéité en polymère.

Version d'installation

L'installation de votre propre version est plus que facile; De plus, la plupart des éviers et des lavabos sont complétés par des directives de montage. Mais qui lit ces instructions?

Nous nous permettons de donner quelques conseils simples dans ce domaine.

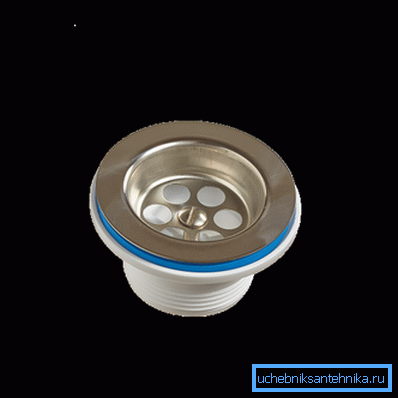

1. Couché sous le déclencheur - la grille est placée en dessous, sous l'évier. Si vous le mettez sur le dessus, il y aura toujours de l'eau dans le bol.

1. Sous la grille en plastique, un joint annulaire en haut doit être placé bon gré mal gré - sinon la connexion s’écoulera. Il existe cependant une solution de contournement. Au lieu d'un joint standard, un anneau épais de caoutchouc microporeux est coupé et installé sous l'évier.

Installation de Syphon

La connexion du siphon à l'évier est réalisée à l'aide de joints annulaires à section conique.

1. Un écrou borgne est mis sur le déclencheur.
2. Le joint est serré pour libérer la pointe du cône.
3. La version est insérée dans la prise du siphon. Le joint doit aller partiellement dans la prise.
4. L'écrou est serré - à la main, avec un effort modéré.

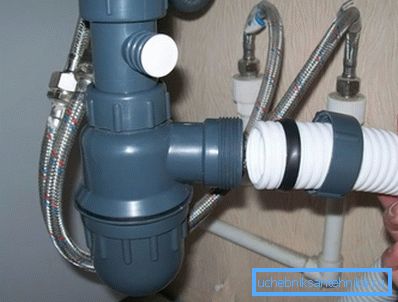

De même, un genou ou un tube ondulé est connecté au siphon.

Un couvercle de siphon peut fuir avec une bande FUM lorsque des fuites apparaissent.

Nuance: au lieu d'installer un siphon, le raccordement d'une sortie d'évier est effectué directement sur le tuyau ondulé le raccordant au système d'égout. Dans ce cas, le tube ondulé est posé avec une contre-pente significative. Le volet d'eau ne laissera pas les eaux usées sentir dans l'appartement.

Connexion

Ainsi, le mélangeur et le siphon sont sur l'évier; il est solidement attaché. Il ne reste plus qu'à connecter le dispositif de plomberie aux communications.

De l'eau

Le schéma de connexion des lignes d'alimentation à l'évier est plus que simple: il n'y en a que deux. L'eau chaude est généralement diluée d'en haut; sur le mélangeur, le robinet d'eau chaude sanitaire est marqué en rouge ou avec la lettre H (de l'anglais hot - hot). L'eau froide est marquée en bleu ou en lettre C (de froid à froid).

Dans le cas général, pour le raccordement, il suffit de serrer soigneusement les écrous évasés des raccords flexibles sur les filets extérieurs des vannes papa et papa.

Si, pour certaines raisons, les vannes ne sont pas installées et que l'eye-liner est un tuyau en acier, il est préférable de les équiper de rallonges en laiton - des tuyaux de dérivation à filetage externe et interne. Leur prix est plus que bas; la présence de rallonges vous permettra de serrer l'écrou avec le joint, non pas sur l'extrémité corrodée et inégale du tuyau en acier, mais sur l'extrémité bien en laiton.

Comment sceller les fils:

• Lin sanitaire avec une petite quantité de peinture ou de silicone.
• Fil de polymère.

Astuce: il est préférable de ne pas utiliser de lin sans peinture et sans ruban adhésif FUM pour les fils métalliques de la doublure: le premier pourrissement se produit lorsqu'il est en contact avec le condensat inévitable dans la chaleur estivale et le second fuit avec un écoulement inversé minimal du fil.

Eaux usées

Un lavabo ordinaire et un évier autonome sans raccordement à l’alimentation en eau doivent être vidés quelque part. Comment se connecter à l'égout?

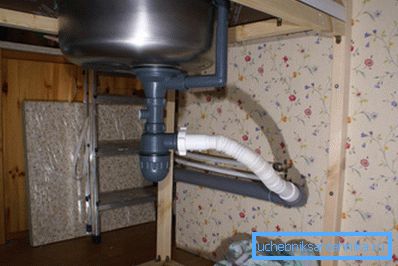

La plupart des siphons sont maintenant complétés par un coude ondulé qui s’insère parfaitement dans la prise d’un égout en plastique. Avec une résistance considérable, le scellant en caoutchouc peut être lubrifié avec du savon liquide.

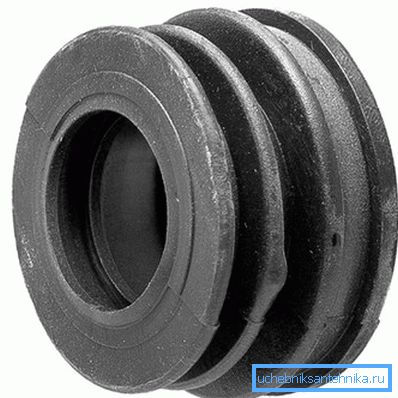

Pour les kits plus anciens avec un genou et un égout en fonte, la solution est un brassard en caoutchouc. Les diamètres les plus populaires du genou et des eaux usées sont respectivement de 40 et 50 mm.

Pour assurer un drainage normal, le système d'égout doit être posé avec une pente constante. Sa valeur dépend du diamètre du tuyau:

Conclusion

Nous espérons que notre matériel aidera le lecteur à résoudre tous ses problèmes. Des informations supplémentaires sur la façon de connecter le lavabo offrent une vidéo dans cet article.

Des succès!
