Dispositif d'égout dans la maison: de l'évier à la fosse

Le sujet de cet article est un appareil d'égout dans une maison privée avec vos propres mains. Nous devons aborder tous les problèmes principaux de son installation - du choix des tuyaux et de la méthode d’installation à la méthode d’évacuation des eaux usées. Alors commençons.

Sélection des matériaux

Quel tuyau est préférable d'utiliser pour la pose?

Pour commencer, nous allons comparer les prix moyens des différents matériaux utilisés pour la fabrication de systèmes d’égout. L'objet de la comparaison est un tuyau de deux mètres de diamètre 110 millimètres.

Nuance: dans le cas du polyéthylène, nous avons pris comme échantillon un tuyau sans embout sans pression, compatible avec les raccords à emboîtement.

Quels avantages justifient la différence de coût?

Seulement moins de bruit de tuyaux en fonte et, dans une moindre mesure, en polyéthylène.

Pour que le bruit gêne le propriétaire de la maison, deux facteurs doivent être présents:

• Différence de hauteur significative. Le tuyau avec les drains de pente habituels se fondent presque silencieusement.
• L'emplacement de la section pertinente du système de gestion des déchets dans les locaux.

Cependant, dans une maison privée, un sous-sol est un lieu typique pour la pose de tuyaux de drainage. les colonnes montantes ne sont nécessaires que si la maison a un deuxième étage avec sa propre salle de bain.

Des conclusions?

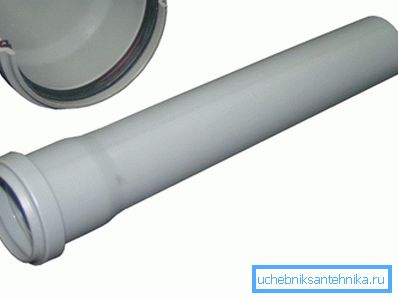

1. Notre choix est des tuyaux en PVC durables et bon marché (et bien sûr, en fashonin).

1. Dans les rares cas où les conduites d'égout traversent les pièces à vivre du premier étage, vous pouvez utiliser des tuyaux en plastique plus épais et insonorisés.

Diamètres et pente

Comment organiser les eaux usées dans une maison privée en termes de choix du diamètre du tuyau et de la pente?

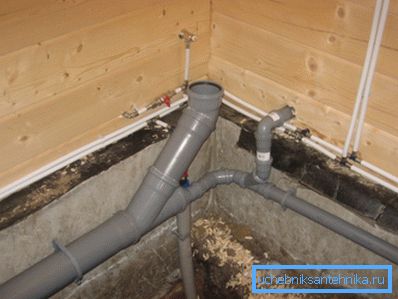

• Les lavabos, les éviers de cuisine, les bidets, les douches et les baignoires sont reliés à des tuyaux d'un diamètre de 50 millimètres.
• Les toilettes nécessitent un diamètre d'au moins 110 mm.

• S'il y a plus de deux salles de bain dans la maison, il est préférable de poser un tuyau de 150 mm qui les relie à la sortie du puits. L'instruction est liée au fait qu'en cas de décharge de salve, une situation peut survenir lorsque les drains d'un tuyau encombré commencent à s'écouler dans un appareil de plomberie situé plus bas que d'autres.

Quelle est la pente pour poser des tuyaux d'égout?

Règles de pose

Le système d'égout d'une maison privée doit obéir à un certain nombre de règles simples.

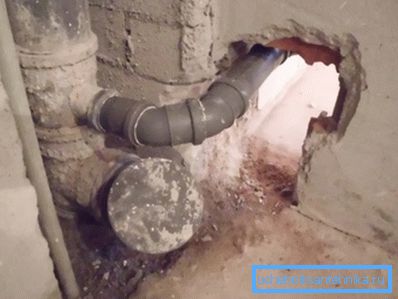

Lorsque vous tournez une branche à angle droit, vous n'utilisez pas un coin à 90 degrés, mais deux coins montés successivement avec un angle de 45 degrés. Un tel système d'assemblage réduira le risque de blocage et simplifiera leur nettoyage.

Les tuyaux, dans la mesure du possible, sont raccordés de manière à ce que leurs prises soient dirigées contre le flux d’eaux usées. Et cette mesure réduira le risque de blocage.

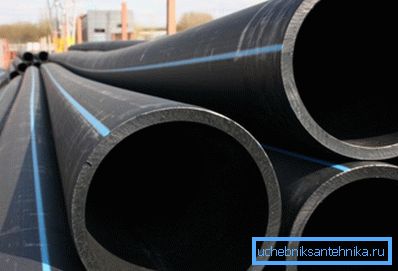

Soit dit en passant: si un tuyau de pression en polyéthylène est utilisé, une partie des raccords sera, bon gré mal gré, montée contre la laine. Dans ce cas, il convient de porter une attention particulière au traitement des arêtes et du chanfrein retiré de l'intérieur: toutes les bavures commencent à collecter des fibres de tissu, des poils d'animaux et d'autres éléments du blocage futur.

La présence de nettoyages sur une zone potentiellement problématique est obligatoire. Ce sont principalement des tours: en plaçant un audit devant lui ou en utilisant un té au lieu d'un coin avec un robinet étouffé, vous simplifierez grandement votre vie à l'avenir.

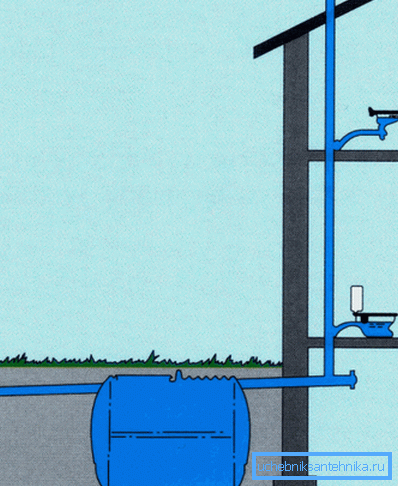

Si les toilettes et / ou les bains sont situés sur deux étages ou plus d'une maison, la disposition des dispositifs d'évacuation des eaux usées dans une maison privée doit inclure une sortie de drainage - un tuyau qui est amené à l'extérieur au-dessus du niveau du toit. Pour un toit à deux versants, l’élévation minimale au-dessus est de 15 centimètres. Une sortie de ventilateur est nécessaire à la fois pour la ventilation et pour les fuites d’air lors de la vidange: sinon, la chute de pression dans les tuyaux après le passage du débit d’eau perturbera le fonctionnement des vannes d’égout, aspirant simplement l’eau des siphons.

À propos: pour ne pas résoudre le problème de l'étanchéité du toit autour d'une colonne montante, il est possible de le faire ressortir par le pignon. Le point de sortie sera fermé aux précipitations par les surplombs du toit.

Les contre-pentes ne sont pas autorisées. Chacun d'entre eux - le lieu du futur blocage: il y aura de la graisse, du sable et une variété de suspensions.

La longueur maximale de la portée entre les points de fixation est de 1 mètre pour un tuyau de 50 mm de diamètre, 1,5 m pour 110 mm et 2 mètres pour 200 mm. Avec une plus grande portée, le tuyau peut s'affaisser sous son propre poids en quelques années, formant une section avec la même contre-pente.

Trucs utiles

Permettez-vous de donner au lecteur un certain nombre de petits conseils pour résoudre les problèmes qu’il pourrait rencontrer lors de l’installation.

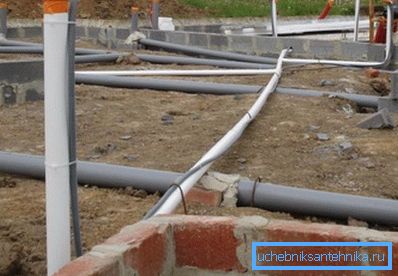

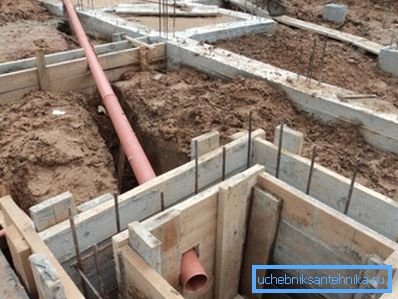

• Dans la fondation en bande, les tuyaux eux-mêmes ou les revêtements pour eux sont posés au moment de la coulée.

Lorsque des tuyaux verticaux devront être partiellement sautés le long de la rue (un exemple typique est un système d'égout dans une maison en bois sur une fondation à colonnes ou à vis), il suffit de les isoler avec une coque en mousse ou de toute autre manière. Il est possible de se passer de câble chauffant: la section verticale du tuyau, à travers laquelle les évaporations chaudes augmentent constamment, ne gèle pas.

• Avec la pose ouverte de la section horizontale, au contraire, un chauffage forcé est nécessaire. Même en Crimée, où l'auteur vit (la température moyenne en janvier est de + 3,8 ° C), il y a de courtes gelées qui entraînent la formation d'embâcles. Il est préférable de préférer un câble autorégulant: en réduisant la puissance pendant le chauffage, il permet de réelles économies d'énergie.
• Il est possible de suspendre le tuyau le long des murs du sous-sol, non seulement sur des colliers spéciaux, mais également sur des pièces de renforcement martelées dans le mur. Contrairement aux fixations, cette fixation permettra d’ajuster la pente sans créer de nouveaux trous dans le mur: il suffit de plier la barre.

Livnevka

Un dispositif typique d'égout pluvial dans une maison privée implique une installation superficielle de gouttières recouvertes de grilles et l'élimination de la pluie et de l'eau de fonte à l'extérieur du site. La seule situation qui appelle des commentaires est la nécessité de détourner l'eau du mur supérieur de la maison, sur une pente, lorsque la largeur de la section ne permet pas de poser le plateau le long de ses murs latéraux.

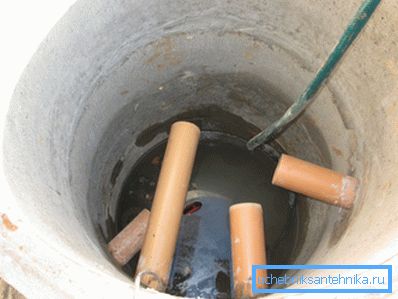

Le problème est résolu par la construction d'un puits de drainage dans lequel est placée une pompe avec un interrupteur à flotteur. Le tuyau ou le tuyau de la pompe peut être posé avec une contre-pente directement sur la clôture du site, le mur de la maison et même à travers son sous-sol.

Le recyclage

Comment détourner les eaux usées du système d'égout central et s'y connecter? Où placer les drains, si le puits le plus proche est situé à des centaines de mètres?

Eaux usées centrales

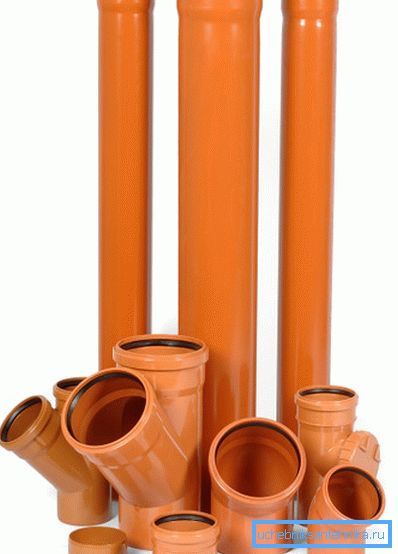

Une fois connecté, le tuyau de la maison est posé sous le niveau de gel avec une pente constante non inférieure à celle recommandée pour son diamètre. Pour la pose souterraine, on utilise non pas des tubes gris mais des tubes oranges: ils se caractérisent par une rigidité annulaire accrue.

La connexion peut être établie de deux manières:

1. Le tuyau est déchargé dans le puits au-dessus du niveau du plateau, après quoi le mur autour de l'entrée est scellé avec un mortier de ciment-sable avec l'addition de verre liquide.

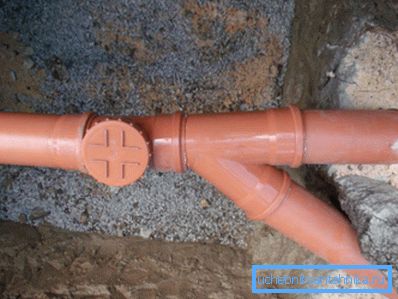

2. Si, pour une raison quelconque, vous devez vous connecter directement au tuyau, celui-ci est cassé par un té oblique, dont la sortie latérale est orientée tangentiellement au sens de l'écoulement. Pour monter le té, un tuyau de compensation est utilisé: il est posé sur le tuyau avec une douille à l'arrêt, puis la douille du té est posée dessus, après quoi toute la structure d'assemblage passe par le tuyau et entre dans la douille précédente.

Fosse septique

Là où il n'y a pas d'eaux usées centrales, la construction d'eaux usées d'une maison privée, bon gré mal gré, comprend la construction de dispositifs d'élimination des déchets. Une solution inégalée en termes de bas prix - un puisard - coûte trop cher au stade de l'exploitation: l'élimination de 4 mètres cubes d'eaux usées coûte entre 800 et 1 500 roubles, selon les régions, et est requise au moins une fois par mois. D'autre part, les travaux les plus coûteux dans la construction de la fosse septique ne doivent pas être nettoyés plus d'une fois par an.

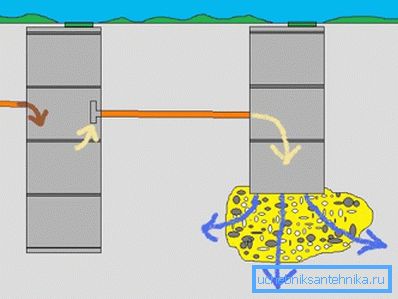

Comment fonctionne la fosse septique la plus simple?

1. Les effluents non traités entrent dans le bassin de décantation principal, où ils passent au moins trois jours. Pendant ce temps, la gravité les sépare en une eau relativement pure, déposée au fond du limon et des fractions légères flottant à la surface. Les produits biologiques sont partiellement traités par des colonies de bactéries anaérobies.

Utile: les installations de traitement biologique en profondeur de la production en usine utilisent un traitement plus efficace des bactéries aérobies en combinaison avec l’aération forcée des eaux usées. De cette manière, un traitement des eaux usées de 98% peut être réalisé, ce qui permet de le vider dans le relief ou dans n’importe quel plan d’eau.

1. Après avoir débordé d'une forme spéciale, les eaux décantées sont dirigées vers le traitement tertiaire du sol - en d'autres termes, elles sont absorbées dans le sol sous le niveau de la surface.. La méthode d'élimination dépend du type de sol: les puits de filtration sont construits sur du sable bien absorbé et du limon sableux; pour les loams et les argiles, les champs de filtration sont plus appropriés - remplis de drainage et de tranchées couvertes d'en haut ou de zones.

Pour la construction du puisard et des parois du puits filtrant, différents matériaux sont utilisés: acier anti-corrosion, conteneurs en plastique, anneaux en béton armé, béton armé, briques, etc. Le propriétaire potentiel est utile de connaître d’abord les méthodes de calcul du volume de la fosse septique.

Puisard

Le volume du puisard ou de plusieurs puisards connectés en série (ce schéma fournit le meilleur nettoyage) ne doit pas être inférieur à un volume de rejets de trois jours.

Référence: une personne moyenne consomme environ 200 litres d’eau par jour. Pour une famille de trois personnes, le calcul sera 200x3x3 = 1800 litres.

Bien filtrer, champ de filtration

Dans ce cas, ce n'est pas le volume qui est pris en compte, mais la surface absorbante. Ce n'est pas seulement le fond: plus le niveau d'eau dans le puits ou la tranchée est élevé, plus la surface est humidifiée avec des drains traités. Le calcul de la surface absorbante est basé sur la capacité d'absorption du sol:

Pour notre cas sur un sol sablonneux, une surface de 600/50 = 12 m2 est nécessaire, ce qui correspond à un puits avec une surface mouillée en forme de cube de 1,54 m de côté.

Conclusion

Nous espérons sincèrement que nos recommandations aideront le constructeur de bâtiments débutants à concevoir un système d’égout dans sa maison. Comme d’habitude, vous trouverez des informations supplémentaires dans la vidéo de cet article.

Des succès!
