Dispositif de cuvette de toilette - comment cela fonctionne

Un logement confortable est tout simplement impensable sans une salle de toilette bien équipée, dont la place centrale est réservée à la toilette. Un élément important de cet appareil sanitaire est un réservoir de vidange, qui est parfois même caché dans le mur. Cependant, quand il tombe, son importance devient claire. Ensuite, nous examinons l’organisation de la cuvette des toilettes, ce qui peut être nécessaire pour éliminer toutes sortes de défauts.

Réservoir de vidange avec un bouton

Le principe du char

Le système de drainage remplit une fonction extrêmement importante: il vide les toilettes. Sans ce dispositif, cet appareil de plomberie se transformerait en vase de nuit. C'est donc l'évier qui garantit une utilisation confortable de cet appareil de plomberie.

Le flux de travail du drain est assez simple:

  • Sur un tuyau flexible, l'eau du système d'alimentation en eau pénètre dans un réservoir équipé d'un mécanisme de remplissage et de vidange.. Le mécanisme de remplissage ferme l'eau quand il est recruté à un certain niveau.
  • Lorsque vous appuyez sur le bouton ou que vous soulevez la tige, la vanne de vidange est activée. En conséquence, l'eau du réservoir pénètre dans la toilette et le contenu est évacué., qui va à l'égout.

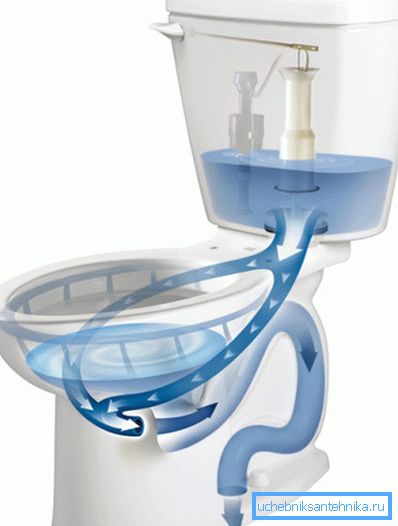

Évier de toilette

En général, le principe de fonctionnement du drain est assez simple et consiste en un fonctionnement alterné des mécanismes situés à l'intérieur du réservoir, appelés vannes d'arrêt. Nous allons ensuite essayer d'examiner en détail le dispositif de verrouillage du réservoir de toilette, auquel nous ne prêtons généralement pas attention dans la vie quotidienne.

Composants de raccords de drain

En connaissant la conception du réservoir de toilette, il ne sera pas difficile de réparer ou de remplacer les pièces défectueuses. Bien entendu, la conception des différents modèles peut différer, cependant, les éléments de base et le principe de leur fonctionnement sont les mêmes pour tous les types de vannes.

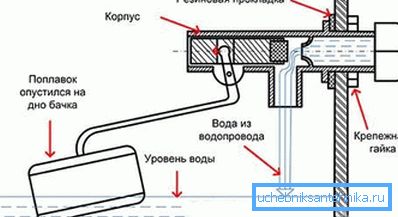

Schéma du mécanisme à flotteur

Mécanisme de remplissage

Comme mentionné ci-dessus, le mécanisme de remplissage a pour tâche de fournir un accès à l'eau du réservoir et son chevauchement, le cas échéant. Ce mécanisme comprend les éléments suivants:

Vanne d'arrêt Situé dans le boîtier, situé à "l'entrée" du réservoir. La soupape du réservoir des toilettes a pour tâche de couper l’eau.
Flotteur à levier La tâche de la pièce est de régler la position de la vanne. Lorsque le flotteur est abaissé, la vanne s'ouvre. Lorsque le flotteur est au sommet, la vanne bloque complètement l'eau.

Il faut dire que les vannes d’arrêt modernes ont un aspect un peu différent, en particulier, le flotteur ne se déplace que dans le plan vertical et la vanne elle-même est située au bas, pas sur le côté. Cependant, le principe du mécanisme reste le même.

Un tel dispositif de réservoir de toilette permettait d’assurer non pas un chevauchement progressif d’eau, mais un recouvrement complet à la toute fin du décor. En raison de cette capacité, le recrutement est beaucoup plus rapide.

Faites attention! Pour un fonctionnement normal du drain, vous devez ajuster la position du flotteur. Sinon, une quantité insuffisante d'eau sera aspirée dans le récipient ou, inversement, l'eau s'écoulant par le drain s'écoulera constamment dans les toilettes.

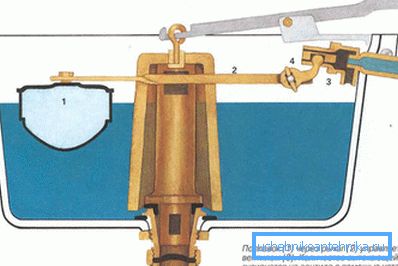

Capacité avec un système de drainage simple

Le mécanisme de décharge et de débordement

Le mécanisme le plus simple et premier prune était un système avec une poire. Elle travailla extrêmement simplement: il y avait une poire en caoutchouc à l'intérieur bloquant hermétiquement le trou de drainage. Il était nécessaire de lever le levier ou de tirer la poignée de la chaîne, car l'eau coulait avec un bruit dans les toilettes.

Le dispositif de cuvette des toilettes a maintenant changé. Cet ensemble de renforcement est constitué de deux éléments principaux:

Débordement Empêche le dépassement de capacité. Si le niveau d'eau atteint le niveau maximum autorisé, de l'eau commence à couler dans les toilettes.
Prune Il commence à fonctionner en appuyant sur le bouton situé sur le couvercle du réservoir. Dans les modèles modernes de toilettes, il y a deux boutons - pour une vidange partielle et complète, ce qui économise de l'eau.

Malgré la conception plus complexe, le principe du travail de la vidange est resté le même - le trou de vidange ferme hermétiquement la vanne de vidange, qui est levée lorsque le bouton est enfoncé.

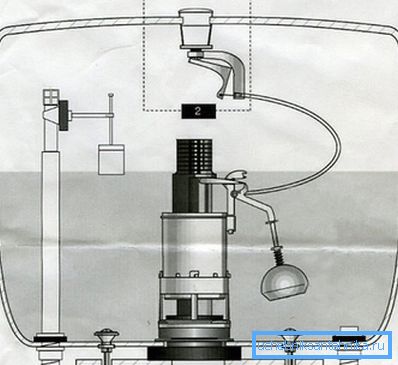

Schéma d'armature du char moderne

Astuce! Selon les experts, les raccords allemands sont de la plus haute qualité, mais leur prix est très élevé. Si vous n'avez pas la possibilité d'acheter des raccords allemands, vous pouvez acheter du polonais, qui a également une bonne qualité, mais coûte beaucoup moins cher.

Il convient de noter que, selon le type d’emplacement de la citerne, il en existe deux types:

  • Suspendu - dans ce cas, le conteneur avec la toilette est relié au moyen d'un tuyau à travers lequel l'eau s'écoule.

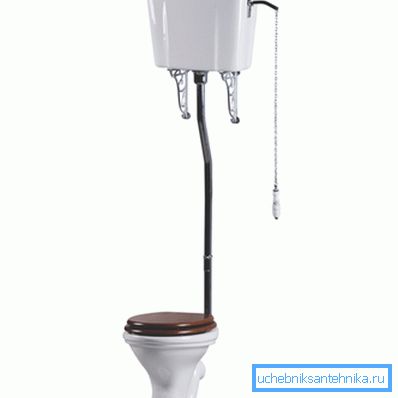

Toilette avec citerne suspendue
  • Installé sur la tablette de la toilette - dans ce cas, le trou de vidange du conteneur est directement aligné sur le trou de la toilette. Pour l’étanchéité de la connexion des tuyaux, le mastic caoutchouc est utilisé.
  • Fixé au mur - contrairement aux deux options décrites ci-dessus, cette capacité est installée dans le mur. Selon le principe de la connexion avec les toilettes, la conception ressemble à des réservoirs suspendus.

Maintenant que vous savez comment fonctionne le réservoir de toilette, vous pouvez trouver la cause du dysfonctionnement de l'appareil et le réparer vous-même.

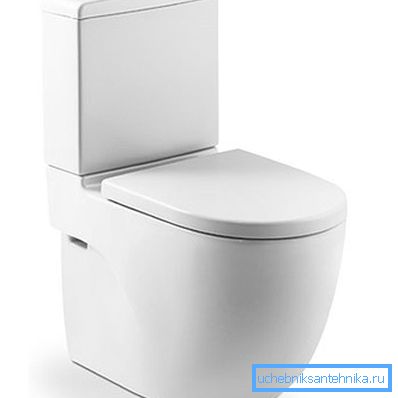

Toilette avec réservoir installé sur l'étagère

Classification des chars

Comme mentionné ci-dessus, différents modèles de réservoirs peuvent présenter certaines différences structurelles. Par conséquent, nous nous familiariserons avec les types les plus répandus.

Les canettes sont classées en plusieurs groupes.

Tout d’abord, conditionnellement, ils peuvent être divisés en fonction de l’emplacement du réservoir ou du bouton:

  • Côté - en règle générale, il est utilisé pour suspendre les réservoirs des toilettes, situés à une certaine hauteur. Dans ce cas, pour drainer l'eau, vous devez tirer la chaîne. Le dispositif de vidange, en règle générale, est mis en œuvre sous la forme d'une poire surélevée.
  • Bouton ou levier situé en haut, au centre du capot. Armature drain dans ces réservoirs plus complexes.

De plus, les contenants diffèrent par le matériau dans lequel ils sont fabriqués.

Actuellement, les types de produits suivants sont trouvés:

  • Porcelaine - les modèles les plus chers sont fabriqués avec ce matériau, ils sont donc relativement rares.
  • Terre cuite - actuellement l'option la plus commune. Ils sont montés sur la tablette des toilettes. Les réservoirs en faïence peuvent avoir une conception très différente.
  • Plastique - ces conteneurs sont encastrés dans le mur et ont une forme plate. Extérieurement, elles diffèrent des citernes traditionnelles, car elles ressemblent davantage à une boîte métallique. Cependant, le principe de leur travail est le même. En outre, il existe des réservoirs en plastique suspendus de l'échantillon soviétique, qui deviennent de plus en plus rares récemment.

Il est à noter que dans certains appartements, vous pouvez même voir des réservoirs en fonte, qui sont déjà rares.

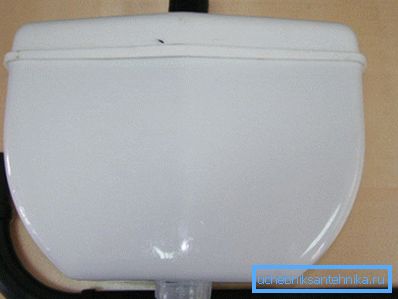

Sur la photo - char en plastique de type soviétique

Les problèmes les plus courants

Comme le dispositif du réservoir de toilette est assez simple, quel que soit le type de construction, il n’ya pas beaucoup d’options pour les pannes. Ensuite, considérez certains d’entre eux qui se trouvent le plus souvent:

Le réservoir ne retient pas l'eau, de sorte que l'eau coule constamment dans les toilettes. Il y a plusieurs raisons à ce problème:
  • Tout d’abord, vous devez vous assurer que le flotteur est correctement configuré. Il est possible que l’eau soit collectée au-dessus du niveau autorisé et coule à travers le drain.
  • Il est également nécessaire de s'assurer que le clapet anti-retour est en bon état de fonctionnement. Pour cela, il est nécessaire de monter le flotteur jusqu'à la butée. Si de l'eau continue de s'écouler à travers la vanne, elle doit être nettoyée ou remplacée.
  • Si le fonctionnement du mécanisme de verrouillage ne pose aucun problème, il est nécessaire de nettoyer ou de remplacer la vanne du mécanisme de vidange.
L'eau coule de dessous le réservoir Ce problème se produit dans les périphériques installés sur les toilettes. Dans ce cas, il est nécessaire de démonter le conteneur et de remplacer tous les joints en caoutchouc, y compris les fixations pour gomme.
Rupture mécanique des pièces de raccords Dans ce cas, le seul moyen de sortir est de démonter la pièce défectueuse et de l’acheter dans un magasin spécialisé.

Faites attention! Avant de réparer le réservoir, vous devrez enlever le couvercle de vos propres mains. Ce travail doit être effectué avec soin pour ne pas casser cette partie.

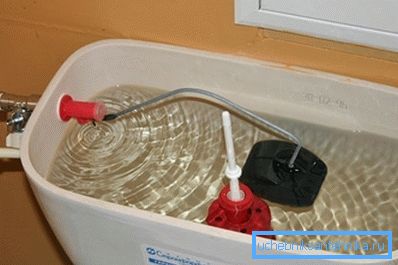

La vanne d'arrêt ne ferme pas l'eau

Ici, en fait, tous les défauts possibles. Les instructions pour leur retrait sont extrêmement simples, de sorte que chaque artisan artisanal sera en mesure de le gérer.

Conclusion

Bien que les réservoirs de drainage modernes soient devenus beaucoup plus parfaits, leur dispositif reste assez simple. Il n’est donc pas difficile de comprendre les principes de fonctionnement des mécanismes et, le cas échéant, de les réparer.

Dans la vidéo de cet article, vous pouvez apprendre des informations supplémentaires sur ce sujet.
