Dispositif de toilette: caractéristiques structurelles et
Il est difficile d’imaginer un logement moderne sans toilettes, car cet appareil sanitaire facilite la visite des toilettes et ne nécessite pas de soins particuliers. Toutefois, pour un fonctionnement normal, le propriétaire doit connaître le dispositif de la cuvette, car les défauts de la cuvette et leur élimination sont directement liés à ses caractéristiques structurelles.
Nous vous expliquerons comment les toilettes sont aménagées et vous donnerons quelques conseils pour l’installer.
Construction
Dispositif et principe de fonctionnement

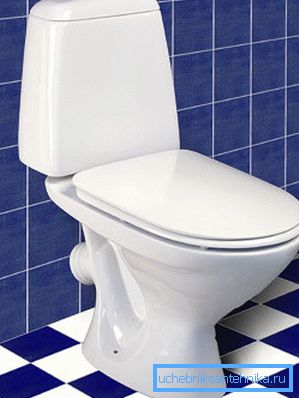

Nous examinerons le modèle le plus courant de «toilettes compactes», car il est familier et intuitif.

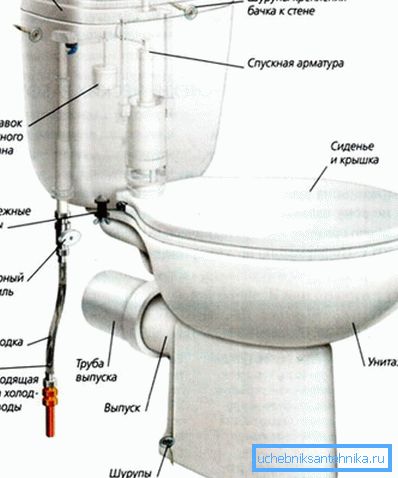

Le produit comprend trois parties principales:
- Bols, qui est un conteneur pour la collecte des déchets. La cuvette a un trou de drainage relié à la canalisation d’égout et équipé d’un siphon (siphon);
- Réservoir de vidange, qui est nécessaire pour l'alimentation en eau, qui est utilisé pour vider le contenu de la cuvette à l'égout. À l'intérieur du réservoir, un dispositif automatique de chasse d'eau des toilettes est installé, qui régule le fonctionnement des vannes et des vannes d'arrêt;
- Tabouret avec housse. Augmente la convivialité de l'appareil et vous permet également de fermer le conteneur après utilisation, comme prévu.
Le dispositif fonctionne comme suit: l’eau du système d’alimentation en eau est introduite dans le réservoir à travers le dispositif de vidange de la toilette, qui comprend une vanne d’alimentation avec un mécanisme à flotteur.
Lorsque le réservoir est rempli, le flotteur monte et la vanne d'alimentation se ferme, l'eau cesse de couler.
Après utilisation, le consommateur appuie sur une touche ou un levier qui ouvre le robinet de la toilette, la valve de chasse d'eau s'ouvre et l'eau se précipite dans la cuvette, en lavant le contenu dans un tuyau à entonnoir.

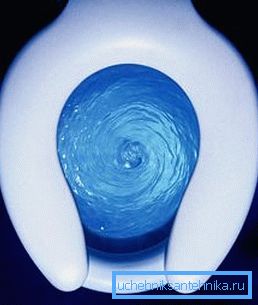

Le fabricant calcule la quantité d'eau nécessaire pour éliminer complètement les matières fécales du bol.
Lorsque le niveau d'eau diminue, le flotteur baisse et la vanne d'alimentation en eau s'ouvre à nouveau.
Le fluide entrant appuie sur le pétale de la soupape de vidange, qui ferme le trou de vidange, et l'eau commence à s'accumuler à nouveau dans le réservoir.
Cela se produit jusqu'à ce que son niveau atteigne le maximum défini, ce qui entraînera le verrouillage de la vanne d'alimentation par le flotteur et l'appareil sera propre et prêt à être utilisé à nouveau.
Faites attention! En cas de rupture du mécanisme à flotteur, un réservoir est doté d’un système de trop-plein d’eau en excès dans le système d’égout. Cela protège les propriétaires de l'appartement des inondations.

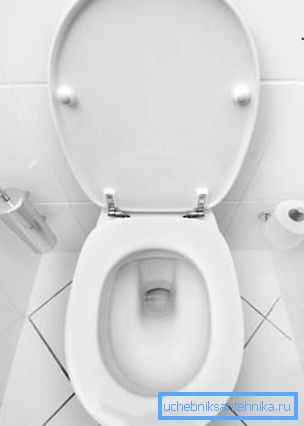

Cuvette de toilette
Le vase de l'appareil est conçu pour que sa forme permette le nettoyage le plus complet du réservoir avec un débit d'eau minimal. Cela permet non seulement d'économiser du liquide, mais également d'utiliser des réservoirs plus compacts.
Il existe aujourd'hui trois variétés principales de cette partie:
- Disque Il a une forme plate et le trou est orienté vers l’avant, ce qui nous évite les pulvérisations de ricochets lors de l’adaptation;
- Visière. Ici, le trou est décalé vers l'arrière et le mur avant est incliné. C'est la forme la plus pratique et esthétique du vase;
- En forme d'entonnoir. Les parois avant et arrière ont approximativement le même angle d'inclinaison. Le trou est situé presque au centre de la cuvette, ce qui la rend moins confortable à cause des sprays à base de ricochet.
Le contenu est drainé le long du canal de drainage, qui a une forme particulière: en raison de la courbure verticale (genou), un piège à eau est créé dans le canal.
Une fois que le fluide a traversé le canal, il reste une certaine quantité dans le genou et bloque l’accès des gaz d’égout à la pièce.

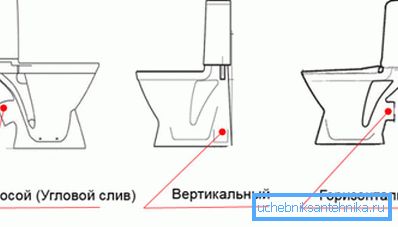

De plus, les vases peuvent différer par l'emplacement du tuyau de drainage: il peut être horizontal, vertical ou oblique.
Cela n’affecte pas le fonctionnement du périphérique, mais cette fonctionnalité est très importante lorsqu’elle est connectée à la colonne montante.
Faites attention! Lorsque vous choisissez une cuvette de toilette, étudiez l'emplacement de la colonne montante et du té du ventilateur. Habituellement, achetez un appareil avec le même type de tuyau qui était sur l'ancienne toilette.
Réservoir de vidange
Comme mentionné ci-dessus, le réservoir est conçu pour vider le contenu de la cuvette à l'égout. Les réservoirs modernes sont équipés de mécanismes mécaniques qui effectuent un fonctionnement automatique de l'appareil.

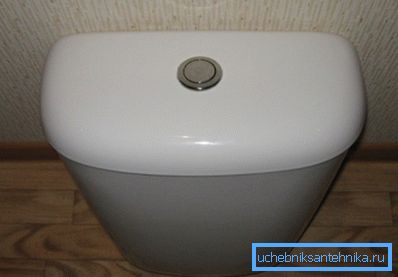

Le produit comporte une partie principale et un couvercle amovible sur lequel figure un bouton de vidange de l’eau dans la grande majorité des modèles.
En règle générale, le réservoir est fabriqué dans le même matériau que l'appareil complet: faïence ou porcelaine. Auparavant, on fabriquait des réservoirs en fonte et en acier; maintenant, on trouve parfois des conteneurs en plastique.
Cependant, les produits en porcelaine sont considérés comme étant de la plus haute qualité, et cela vaut tant pour le réservoir que pour le vase.
Dans le modèle «compact», le réservoir est installé sur une cuvette et fixé avec des boulons en plastique ou en métal avec des écrous.
La connexion est équipée d'un joint en caoutchouc spécial, ce qui le rend étanche à l'air. Parfois, le réservoir a une fixation supplémentaire au mur.

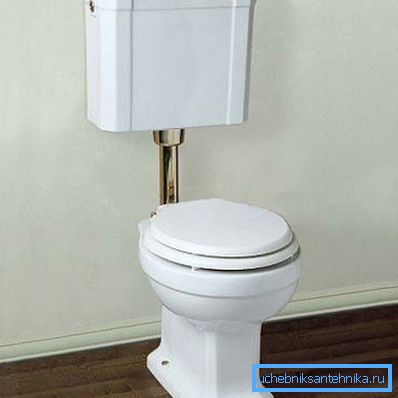

Il existe également des modèles monolithiques dans lesquels le réservoir est inséparable du bol. Dans l'ancienne et certaines variétés modernes de capacité est situé au-dessus et relié au vase avec un tuyau vertical.
Enfin, il existe des réservoirs cachés qui sont fixés sur le cadre d'installation pour le montage mural de la cuvette.

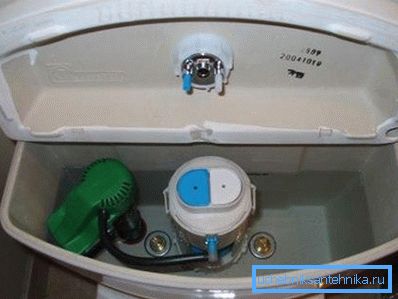

Mécanique de vidange

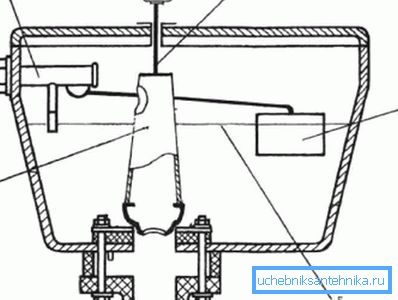

Regardons la conception du réservoir plus en détail:
La composition du mécanisme de drainage comprend:
- La vanne d'alimentation en eau avec le mécanisme de verrouillage à flotteur. Ferme et ouvre le canal pour l'écoulement du fluide, en fonction de la position du flotteur (niveau d'eau);
- Tuyau de trop-plein (siphon), combiné à une valve de chasse d'eau et à une poire, fermant le trou de drainage;
- Pousser pour soulever la poire et ouvrir le trou pour le rinçage;
- Un flotteur relié par une aiguille à une vanne d’alimentation. Lors du déplacement du flotteur, l’aiguille appuie sur la membrane qui ferme le canal d’eau pénétrant dans le réservoir;
- Niveau d'eau dans le réservoir.

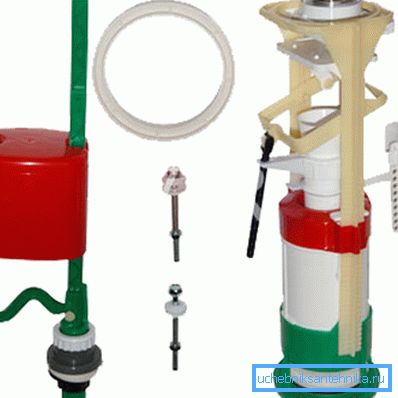

Faites attention! La mécanique moderne est quelque peu différente, mais le principe de son action reste le même. Nous utilisons l'ancien schéma pour plus de clarté.
Un dispositif de vidange de l'eau dans les toilettes vous permet de régler la quantité de liquide accumulée par le réservoir. Pour ce faire, une vis est située dans la vanne d’alimentation, dont la rotation modifie la position des rayons du flotteur, à laquelle le canal est verrouillé.
Vous pouvez également ajuster le niveau en modifiant la forme de l'aiguille: pour cela, vous pouvez la plier ou utiliser l'articulation du genou, si cela est prévu par le dessin.
Faites attention! En cas de panne de la mécanique ou de rinçage insuffisant, ne vous précipitez pas pour effacer le système. Avant de changer le drain de la toilette, vérifiez son réglage, ainsi que l’état des joints en caoutchouc et du diaphragme de la vanne.
Les instructions de configuration de la mécanique peuvent varier considérablement en fonction de sa configuration, car les instruments modernes se distinguent par des systèmes de contrôle améliorés.
Toutefois, il convient de noter que plus le périphérique est récent, plus il est facile à configurer, il n’ya donc pas lieu de s’inquiéter.
Il existe également un dispositif de rinçage sous pression pour la toilette, qui élimine le réservoir de stockage.
Cependant, pour le logement privé, cette solution est mauvaise, car elle nécessite une connexion directe d'un pouce ou? autoroute aux toilettes, ce qui est mal conforme aux caractéristiques du câblage interne des conduites d’eau froide.
De plus, cette conception est très bruyante et crée des coups de bélier dans le réseau.
Conclusion
Le prix d'une bonne plomberie est assez élevé, et lors du choix, il est conseillé de comprendre le dispositif de cuvette des toilettes. En outre, ces connaissances vous aideront à configurer et à utiliser le périphérique correctement et à l'aide de la vidéo présentée dans cet article.
