Eaux ménagères - guide d'installation détaillé

Ce n’est pas une tâche facile d’organiser correctement le système de retrait des drains d’une maison, comme cela peut paraître à première vue. Les eaux usées domestiques selon SNiP doivent répondre aux exigences de masse et prendre en compte plusieurs normes à la fois. Cependant, le respect des consignes de ce guide vous aidera à éviter les erreurs.

Exigences réglementaires pour les eaux usées domestiques

GOST pour l’alimentation en eau et les réseaux d’assainissement intérieurs contient les exigences de base pour la construction et l’exploitation de systèmes d’alimentation en eau et d’assainissement.

Déjà à ce stade, il est possible de s’embourber pendant longtemps dans l’analyse de la littérature, car la mention du réseau d’égout et de l’alimentation en eau se trouve simultanément dans plusieurs documents:

• SNiP 2.04.01-85 * - peut être considéré comme le document principal de la liste complète. Contient les données de base requises pour l'installation;
• SNiP 2.01.09-85 - utilisé principalement dans la conception de l'approvisionnement en eau;
• SNiP 2.04.03-85 - le calcul hydraulique des éléments du réseau de drainage est au centre de l'attention. Cela a de la valeur pour les organisations spécialisées, mais il est peu utile de poser des eaux usées dans la maison seulement;
• SNiP 2.04.07-86 * - régit les méthodes de chauffage de l'eau pour un système d'alimentation en eau chaude centralisé, contient également des instructions pour le traitement supplémentaire de l'eau;
• SNiP 3.05.01-85 - à partir de là, vous ne pouvez connaître que les règles de placement des appareils sanitaires en hauteur.
• GOST 2874-82 * - met en avant les exigences en matière de qualité de l’eau.

Il convient également de noter le SNiP 3.05.04-85 *, mais il fait largement double emploi avec le SNiP sur les réseaux internes: les eaux usées de 1985.

Sur la base de l'analyse de ces normes, il est possible de formuler les exigences générales que le système d'égout d'une maison doit respecter:

• les eaux usées ne doivent être rejetées que par des conduites fermées sous l’effet de la gravité;
• le raccordement de tous les appareils de plomberie avec la canalisation doit s'effectuer à travers le siphon du réseau d'égout;

• en ce qui concerne le placement, la méthode de pose de canalisations à ciel ouvert est autorisée dans les salles de sous-sol et de demi-sous-sol. Dans d'autres cas, une méthode de pose cachée est utilisée (finition de murs, mines, boîtes spéciales, etc.);

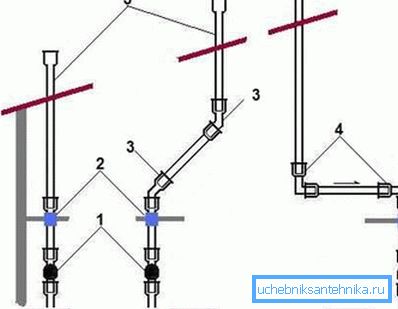

• De plus, GOST pour l’alimentation en eau et les réseaux d’assainissement internes exigent la ventilation du système d’égouts. La ventilation est effectuée à travers des colonnes montantes et affichée sur le toit. L'élévation minimale par rapport au niveau du toit est de 0,3 m.

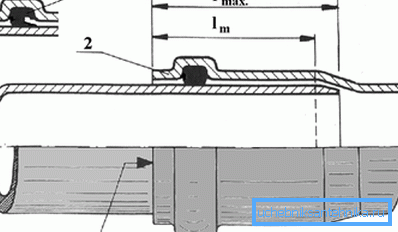

• la connexion d'éléments individuels de la canalisation est réalisée en forme de cloche à l'aide de joints.

Polypropylène ou PVC?

Récemment, le plastique est venu remplacer les tuyaux habituels en acier ou en fonte. En plus de son faible poids, un tel pipeline ne rouille pas et présente une durabilité enviable. Le choix est le plus souvent entre les tuyaux en polypropylène et les tuyaux en PVC.

Les tuyaux en polypropylène ont une plus grande sensibilité à la température, de ce fait, il est nécessaire d’utiliser des buses compensatrices pour éliminer les changements dimensionnels. Leur force diminue avec l'augmentation de la température de l'effluent.

Les tuyaux en PVC ne présentent pas ces inconvénients. Vous ne pouvez que vous plaindre que ce matériau ne tolère pas l'exposition à long terme à des températures élevées et n'est pas aussi plastique que le polypropylène.

En général, les tuyaux en PVC sont le plus souvent utilisés pour le système d'égout interne. Le polypropylène peut être utilisé dans certaines zones.

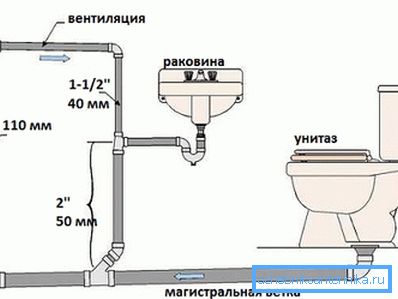

Planification des eaux usées domestiques

La planification est nécessaire non seulement parce que vous pouvez comparer plusieurs options pour la pose des eaux usées, puis choisir la plus simple. À ce stade, la longueur de pipeline requise et les raccords requis pour les eaux usées internes sont également déterminés.

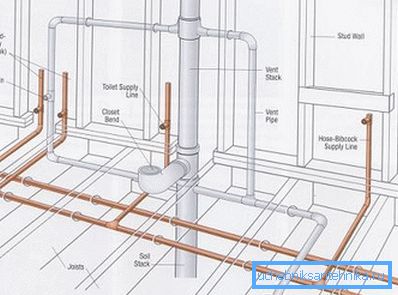

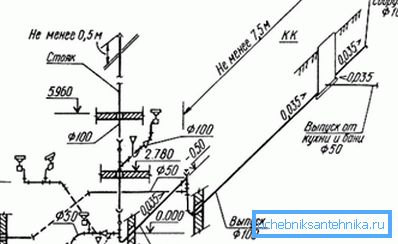

Un système d'égout simple peut être rapidement projeté sur une feuille de papier millimétré.

L'instruction à ce stade ressemble à ceci:

• échelle dessinée maison / plan d'étage;
• détermine l'emplacement des dispositifs sanitaires sur le plan;

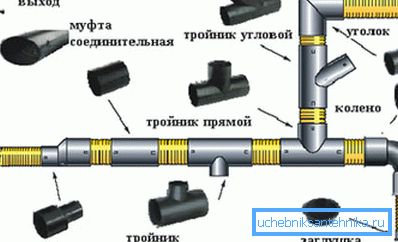

• le diagramme montre le pipeline, ainsi que les éléments de conception nécessaires sont représentés sous forme de symboles (tees, adaptateurs, coudes, etc.);
• Il faut se rappeler que la ventilation de la colonne d’égout est affichée sur le toit de la maison, elle est prise en compte lors du calcul de la longueur totale du pipeline.

La séquence d'actions proposée doit être répétée pour chaque étage. Lors du calcul du nombre requis d'éléments profilés, il est nécessaire de prendre en compte les règles générales pour l'exécution des travaux et les exigences en matière de traitement des eaux usées.

Règles générales pour l'installation des eaux usées domestiques

L'approvisionnement en eau interne et l'assainissement conformément au SNiP doivent être organisés conformément aux règles suivantes:

• En règle générale, des tuyaux d’un diamètre de 110 voire 150 mm sont utilisés pour les eaux usées intérieures., une exception peut être considérée comme une section du pipeline, par exemple des appareils de plomberie de cuisine;
• le diamètre minimum recommandé pour la colonne montante est de 110 mm;
• ne pas oublier les pinces. Le collier doit être placé sous chaque connexion des éléments de la conduite, la distance maximale entre les colliers est de 0,4 m. Lors de l’installation de la colonne montante, les colliers sont installés après 1 m;
• le nombre de pièges est égal au nombre d'appareils de plomberie;

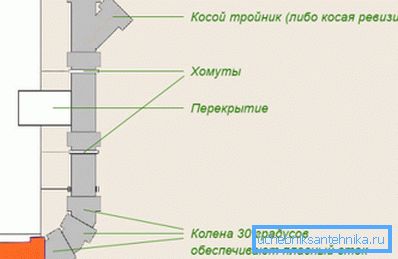

• le nombre de virages doit être minimal, il est souhaitable de garantir un raccordement sans heurt des sections de pipeline, pour cela, vous pouvez par exemple, au lieu de vous connecter à un angle de 90? il est permis d'utiliser 3 genoux de 30?;

• après chaque tour une révision est arrangée - un té régulier avec un couvercle à ouverture;

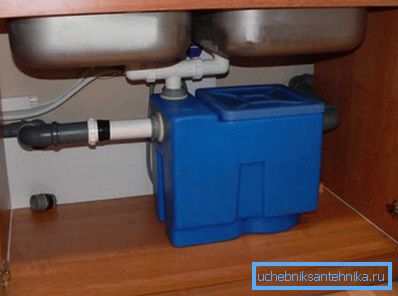

• piège à sable pour eaux usées domestiques - pas un élément requis. Cependant, les pièges à sable de petit volume (pas plus de 0,1 m³) peut être installé sous l’évier. Cela réduit les risques de contamination par les eaux usées.

Faites attention! La pente des tuyaux horizontaux du système d'égout interne peut être augmentée de 3 à 4 cm par 1 m En raison de l'augmentation du débit, les obstructions des tuyaux peuvent être évitées.

Les règles énumérées peuvent être considérées comme universelles.

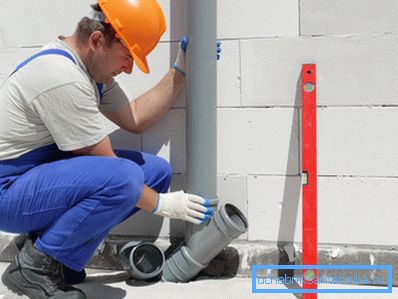

Dispositif d'égout interne

En général, l'installation du système d'égout commence à partir de la fosse septique et de l'équipement sanitaire. L'installation des eaux usées internes est souvent effectuée dans la direction allant du tuyau d'échappement aux appareils de plomberie.

Les travaux sont réalisés en 3 étapes:

• installation de la colonne montante;
• disposition du sol;
• raccordement à des installations sanitaires, installation de trapikov dans la douche, etc.

Installation de colonne montante verticale

Au moment où l'installation du système d'égout interne commence, les principaux travaux de construction devraient être terminés. En ce qui concerne les bâtiments à plusieurs étages, il convient de prévoir des ouvertures dans les plafonds. De plus, le niveau du sol fini doit être connu.

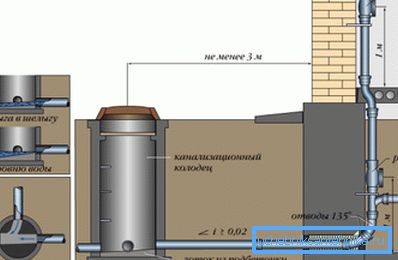

En soi, la colonne montante est facile à installer - il suffit de connecter les sections de tuyaux en une seule pièce et d’installer les tés aux bons endroits. Il est également recommandé d'installer des tés de révision obliques à chaque étage et au sous-sol. Grâce à eux, les eaux usées peuvent être nettoyées à la main.

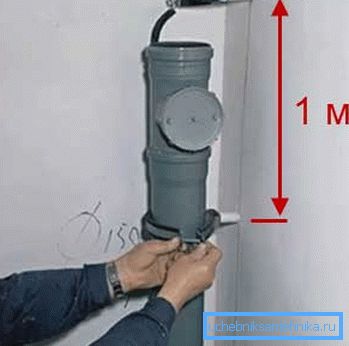

Il est recommandé d'installer les pinces de manière à ce que la bague se trouve directement sous la dilatation de la prise. Pour cette raison, non seulement les tuyaux ne vont pas s'écarter horizontalement, mais ils ne se balancent pas non plus verticalement.

Dans la forme ouverte dans les maisons privées, les élévateurs ne sont presque jamais partis. Ils peuvent être déguisés, par exemple, en utilisant une petite partition en placoplâtre. Après cela, vous pouvez commencer à poser le pipeline horizontal sur les étages.

Raccordement d'appareils sanitaires avec une colonne montante

En principe, les tuyaux peuvent être posés dans les deux sens (de la colonne montante au dispositif sanitaire ou inversement). A ce stade, il est particulièrement important d'observer la pente du pipeline.

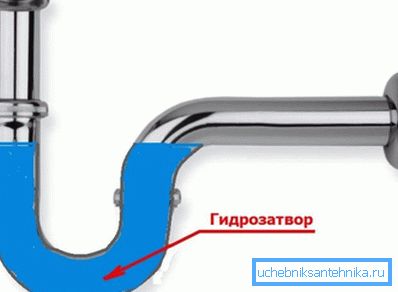

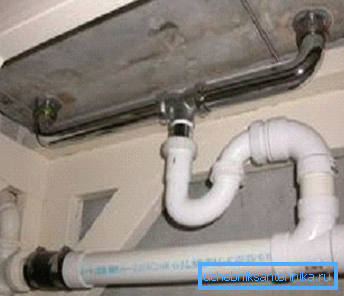

Faites attention! Lors du montage d'un appareil sanitaire sur une colonne montante, le verrou hydraulique en forme de S doit d'abord être raccordé. En raison du pont d'eau, une odeur désagréable provenant des eaux usées ne pénètrera pas dans la pièce et le coût d'une telle construction est faible.

Suit une section horizontale du pipeline vers la colonne montante. Pour garantir l'inclinaison requise du tuyau, il est permis de placer des joints d'étanchéité sous le tuyau s'il n'est pas fixé à l'aide de colliers. La distance entre les joints ne doit pas dépasser 1 m.

Que devrais-je rechercher quand dispositif d'égout

Comme toujours, les petites choses jouent un rôle important.

Une attention particulière devrait être accordée à ces opérations:

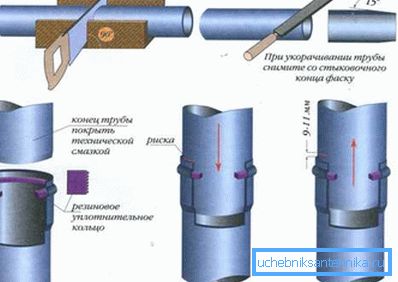

• coupe de tuyaux. Lorsque le travail est effectué à la main, il est le plus souvent utilisé soit une scie ou une ficelle. Avant de procéder au montage en cloche, vous devez éliminer les bavures à l'aide d'un couteau ordinaire et retirer le chanfrein du bord du tuyau.

• toutes les connexions doivent être scellées, pour cela les surfaces des tuyaux sont scellées avec un produit d'étanchéité avant la connexion;

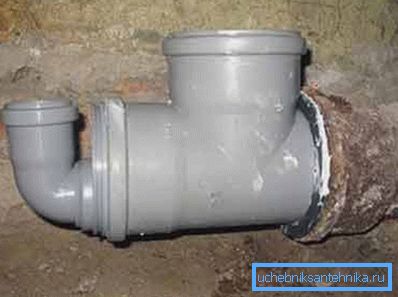

• Vous pouvez connecter des tuyaux en plastique, par exemple, avec de la fonte. Dans ce cas, un brassard en caoutchouc est utilisé. Tout d'abord, il est collé avec un produit d'étanchéité sur la surface interne du tuyau, puis un pipeline en plastique est inséré dans celui-ci;

• Lors de la pose de tuyaux à travers des sols en béton, il est recommandé de faire un trou de diamètre supérieur à un tuyau. Ensuite, un pipeline est posé à travers ce canal et isolé.

Résumant

Dans chaque maison, il est nécessaire de résoudre le problème du drainage. Si la maison est uniquement destinée aux eaux usées internes, les tuyaux en PVC seront un excellent choix. En raison de leurs performances élevées, principalement de leur durabilité, ils sont devenus particulièrement populaires ces dernières années. Pour ce qui est de la technologie des appareils d’épuration, malgré l’abondance des exigences réglementaires, tout le monde sera en mesure de s’acquitter de cette tâche.

La vidéo de cet article porte sur le côté technique de la question.
