Eaux usées dans la maison: comment ça se fait

En règle générale, la pose de toutes les communications est conçue en même temps que la construction du bâtiment, mais parfois le système d'évacuation des eaux usées de la maison sur pilotis ou sur une fondation en bande est installé beaucoup plus tard, ce qui cause beaucoup d'inconvénients. Néanmoins, la fourniture de cette commodité dans un bâtiment résidentiel est une exigence nécessaire des normes sanitaires de base, de sorte que, malgré divers obstacles, des conduites d’égout sont néanmoins nécessaires.

Vous pouvez créer un tel pipeline vous-même et nous en parlerons ci-dessous, ainsi que regarder la vidéo de cet article.

Assainissement dans une maison privée

Observer la pente

Note Lorsque des eaux usées sont installées à domicile dans le secteur privé, on utilise principalement des tuyaux en plastique de 50 mm et 100 mm de diamètre. Un diamètre de 32 mm pour un lave-vaisselle ou une machine à laver ainsi que 150 mm pour la rue peut également être utilisé.

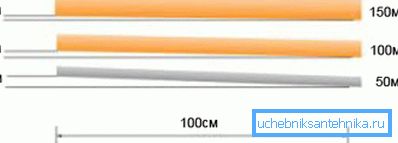

• Selon SNiP 2.04.01-85 *, les eaux usées des bâtiments résidentiels et des zones adjacentes doivent être installées avec une certaine pente de tuyau, qui dépend directement de leur diamètre.. Ainsi, la pente optimale pour l'écoulement des eaux usées avec une section de conduite de 50 mm est de 30 mm par mètre linéaire, pour 100 mm à 20 mm et pour 150 mm à 8 mm, respectivement. Si nous parlons de raccorder une machine à laver ou un lave-vaisselle au système d’égout et à l’alimentation en eau (tuyau de 32 mm), vous pouvez alors vous passer de l’inclinaison pour le drainage, car l’eau y est forcée.
• L’augmentation de ce paramètre n’est autorisée que sur de courtes sections (pas plus d’un mètre), ce qui vous permet de limiter le plus possible le parcours dès l’apparition de blocages.. Mais le fait est que, lorsque l'angle du joint diminue, l'eau qui se déplace par gravité ne peut pas éliminer les débris solides (particules de nourriture et matières fécales) et, lorsque cet angle augmente, le liquide n'a tout simplement pas le temps de le faire.
• En outre, l’instruction attire l’attention sur les accessoires de coin ayant 32 ?, 45? et 90? pour tous les diamètres. Alors, 90 ans? elle est autorisée uniquement de la colonne montante au plan vertical ou pour les tuyaux de 50 mm et 32 ​​mm dans la pièce, car dans le premier cas, une bonne pression d'eau est créée et dans le second, il n'y a presque pas de débris solides dans le liquide. Si lors de la pose du pipeline dans la rue, il est nécessaire de faire un virage de 90 °, alors pour cela, ils utilisent deux angles de 45 °. - Un virage en douceur n'est pas aussi propice à la formation de blocages.

Raccords et Réductions

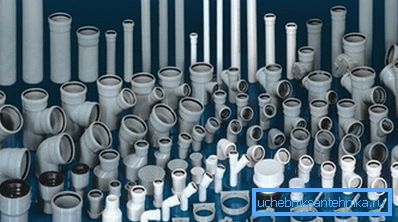

Lors de l'installation, le système d'égout d'une maison est généralement constitué de tuyaux de différents diamètres, qui ne sont jamais strictement alignés; de plus, le plan du joint peut changer et il existe à cet effet de nombreux raccords de transition. De tels adaptateurs sont utilisés pour le raccordement, les virages, pour changer le plan du joint, ainsi que pour changer le diamètre.

La plus grande variété de raccords de ce type est conçue pour des tuyaux de 100 mm, mais vous pouvez néanmoins trouver un adaptateur approprié pour d'autres sections.

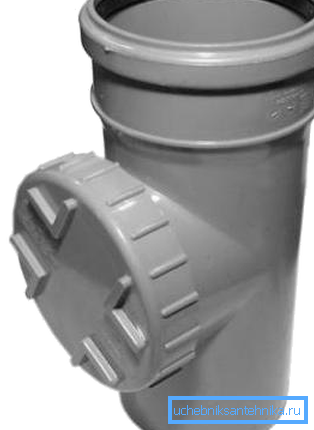

Pour les tronçons de pipeline de plus de 4 mètres, ainsi que l'audit de révision de virage, qui est très similaire au té, mais l'ouverture latérale est fermée avec un couvercle. Cet adaptateur est utilisé pour nettoyer les blocages dans les régions éloignées.

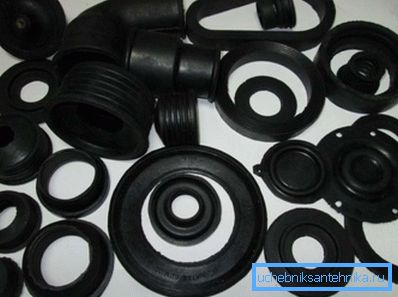

De plus, des réductions de caoutchouc et des joints d'étanchéité sont utilisés pour l'accostage, ce qui peut en fait aussi être appelé des éléments de réduction. Les joints sont utilisés lors de l'amarrage de tuyaux de même diamètre, lorsque l'extrémité d'un tuyau est insérée dans un verre légèrement dilaté d'un autre (d'où la fonction de réduction) - le prix du joint n'est même pas pris en compte, car il est fourni.

Mais la réduction peut être nécessaire lors de l'accostage de plastique avec de la fonte (on ne peut pas s'en passer lors du remplacement de la colonne montante d'un appartement dans un immeuble de grande hauteur). Ou, par exemple, lors du passage d'un tuyau de 50 mm à 32 mm (pour les machines à laver et les lave-vaisselle) et bien sûr lors de l'installation d'un tuyau de siphon.

La canalisation (si elle n’est pas installée dans le sol ou le mur) est fixée à l’immobilité à l’aide de colliers en plastique ou en métal d’un certain diamètre. En règle générale, le plastique est utilisé pour les petits diamètres (32 mm); dans les autres cas, des supports métalliques sont utilisés.

Travaux d'installation dans la maison

Tout d’abord, qu’il s’agisse d’un système d’égout dans une maison à ossature ou dans une structure en briques, en blocs ou en bois, vous devez marquer l’installation d’installations sanitaires par rapport à la sortie du tuyau de la rue. Par conséquent, vous devez d’abord déterminer où les eaux usées iront dans la rue, ainsi que leur pénétration (nous en parlerons un peu plus tard).

Ce marquage vous permettra de déterminer non seulement la longueur et le diamètre du matériau, mais également le nombre et la configuration des raccords nécessaires pour différents types de virages et de jonctions.

Lorsque le système d’égout est construit dans votre maison, après avoir marqué les lieux d’installation des installations sanitaires, vous devez déloger les lignes avec la pente nécessaire, le long de laquelle l’itinéraire entier sera localisé, avec un chokline (cordon de peinture). Grâce à ces repères, vous pourrez réaliser des stylos aux bons endroits ou fixer des supports (pinces) sur cette étiquette.

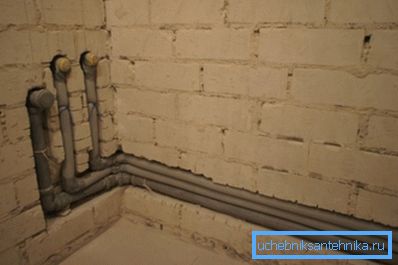

Pour la fabrication de rainures, nous avons utilisé une rectifieuse avec un disque en diamant et une perceuse à percussion avec un burin. Les deux lignes brutes du disque revêtu de diamant font des coupes, la profondeur et la distance l'une de l'autre en fonction des circonstances. Après cela, un ciseau (possible sans perforateur) abaisse la bande coupée en ajustant sa profondeur si nécessaire.

Pour que les tuyaux restent dans le bac, il faut les fixer (avant d’appliquer du plâtre ou de poser la boîte) et des cintres métalliques perforés utilisés pour les cadres de cloisons sèches conviennent parfaitement.

Recommandation. Le câblage prêt doit être testé, y verser de l'eau. Si vous remarquez une fuite sur l'un des joints - ne vous précipitez pas pour sceller cet endroit avec du silicone ou du mastic - dans ce cas, le joint doit être démonté, le joint d'étanchéité doit être ajusté et réassemblé. Pour que le joint en caoutchouc ne gêne pas le frottement, l'extrémité du tuyau est recouverte de détergent liquide pour les besoins domestiques.

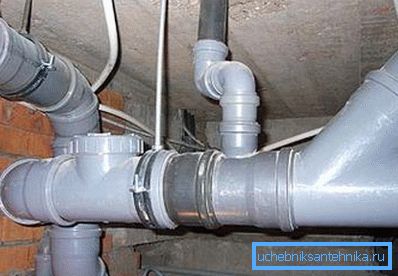

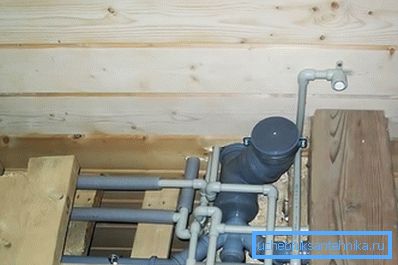

Si la maison a un sol technique ou un sous-sol, vous pouvez éviter de raser les murs - juste à partir de chaque salle de bain, faites un drain à travers le sol jusqu'au tuyau principal, comme indiqué sur la photo ci-dessus. Dans ces cas, le tuyau horizontal a généralement une section de 100 mm et sa pente, respectivement, doit être de 2 cm par mètre linéaire.

Cette méthode de câblage permet d’économiser beaucoup de main d’œuvre, ainsi que de gagner de l’espace dans la pièce - vous n’avez pas à fabriquer de boîte à l’intérieur pour cacher les tuyaux.

Travaux d'installation à l'extérieur

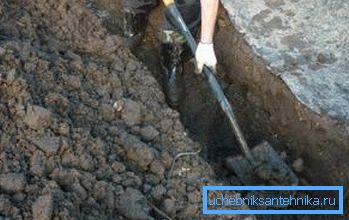

Parlons maintenant de la profondeur de la tranchée, qui dépendra principalement de deux facteurs: le degré de gel du sol dans votre région, ainsi que la distance entre la maison et la fosse septique ou le cloaque.

Par exemple, le niveau maximum de gel du sol dans votre région est d’un mètre et la distance jusqu’à la fosse septique est de 20 m. En même temps, vous devez poser un tuyau de 100 mm. Après l'installation, le point de congélation critique doit être au moins 10 cm plus haut que la paroi supérieure du tuyau.

Cela signifie que la profondeur de la maison au niveau supérieur sera de 110 cm et que, pour une fosse septique ou un puisard, ce chiffre sera déjà de 110 + 20 * 2 = 150 cm, mais qu’il s’agit simplement d’un indicateur du niveau supérieur, mais pas de la base de la tranchée elle-même. mais pour déterminer la profondeur de creusage, vous devrez ajouter 10 cm d'épaisseur de tuyau plus 5 à 10 cm pour un coussin de sable.

Au fond de la tranchée, versez une couche de sable d'une hauteur de 5 à 10 cm - vous pouvez ainsi planifier le sol de manière à éviter les chutes et les objets durs et tranchants (pierres, fils, accessoires, verre) - cela peut endommager les parois en plastique . Après la planification, le sable doit être compacté de manière à ne pas s'affaisser sous la pression du sol.

Il est plus pratique d’assembler des sections de tuyaux droites, non pas dans une tranchée, mais en surface, en abaissant la conduite d’égout avec des cales d’une certaine longueur.

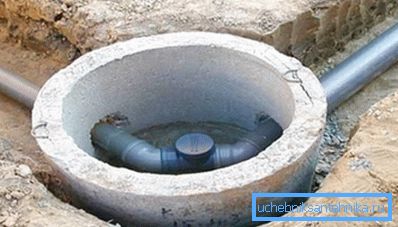

Comme nous l'avons déjà mentionné ci-dessus, avec une longueur de conduite de plus de 4 mètres ou sur des tours, il est nécessaire d'intégrer un raccord de révision et, pour permettre l'accès, des puits sont installés à ces endroits.

Le puits lui-même peut être fait d’anneaux en béton en perforant les entrées aux bons endroits, mais vous pouvez également aménager un tel trou avec des briques et du plâtre ordinaires (ce qui est préférable - vous décidez, car il n’ya pas de relation technologique et technique à la qualité de la conduite d’égout).

Après avoir monté tout l’itinéraire et vérifié la densité du quai en vidant l’eau, vous pouvez commencer à couler la tranchée avec de la terre. Mais le sol ne peut pas être versé directement sur le tuyau - d’une part, il peut y avoir des objets coupants durs (métal, verre, pierres) et, d’autre part, le sol produira dans tous les cas un retrait qui peut conduire à une déformation du tuyau.

Pour éviter de telles conséquences désagréables, du sable est versé sur le sol, lequel doit être situé à au moins 5 cm au-dessus du niveau du mur supérieur.

Mais le sable sec peut aussi s'abaisser, mais il ne peut pas être tassé sur un tuyau en plastique - le plastique peut être déformé. Par conséquent, dans de telles situations, il est très simple de le faire - le sable est abondamment humidifié avec de l'eau et il coule presque instantanément dès que l'eau atteint la base de la tranchée. Après une telle procédure d'une ligne en plastique, aucun affaissement de sol n'est terrible.

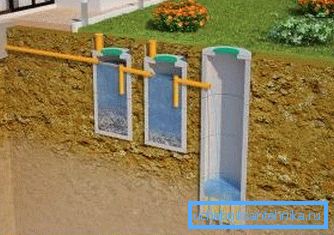

Les eaux usées se terminent par un puisard ou une fosse septique, ce que vous pouvez faire avec vos propres mains, mais il s'agit d'un sujet complètement séparé. En outre, la fosse septique peut être achetée dans le magasin et son volume dépendra du nombre de jus dans la maison, mais son installation doit être considérée comme un article séparé.

Conclusion

Si vous comprenez bien, vous ne pouvez pas faire de toilette dans une maison sans égouts. Ainsi, malgré tous les inconvénients liés à la réparation, vous devrez effectuer tous les travaux d’installation étape par étape pour installer le système d’égout. C'est un peu plus facile de faire cela sur le site, par exemple, vous pouvez contourner des arbres de valeur à l'aide de pièces de coin.
