Égouts dans un immeuble de grande hauteur - principales

Le système d'égout d'un immeuble de grande hauteur présente un certain nombre de caractéristiques, principalement en raison du fait qu'il est beaucoup plus compliqué que dans une maison privée et qu'il doit faire face à des charges relativement importantes pendant son fonctionnement. Pour comprendre toutes les caractéristiques de la structure, il est nécessaire de connaître les principes de base sur lesquels elle est créée et de représenter les fonctions auxquelles chaque élément est destiné.

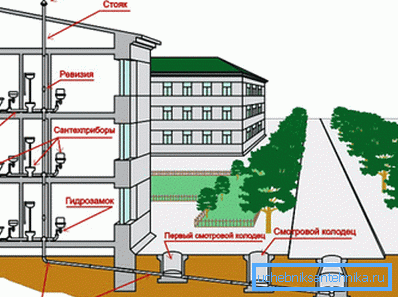

Voici comment le système général se présente sous une forme simplifiée. Comme vous pouvez le constater, il n’ya rien de compliqué.

Configuration requise

Il convient de noter immédiatement que les organisations de conception qui constituent la structure du système sont, dans leur travail, guidées par les nombreuses règles énoncées dans les SNIP et GOST correspondants. Par conséquent, cela ne vaut pas la peine de faire cette partie du travail de vos propres mains, car même le système d'égout le plus simple du bâtiment de cinq étages est en réalité beaucoup plus compliqué qu'il n'y paraît à première vue.

Les exigences suivantes sont imposées à toutes les installations de ce type sans exception:

Diamètres de tuyauterie optimaux Pour le meilleur fonctionnement, il est nécessaire de calculer toutes les tailles, cela dépend dans une large mesure de la qualité du rejet des eaux usées et de la résistance de la construction aux obstructions.
L'utilisation de matériaux et de composants de qualité Si les produits en fonte précédemment utilisés étaient en plastique, ils occupent désormais une position dominante en raison de nombreux avantages: poids très faible des éléments, résistance aux obstructions dues aux murs lisses, facilité d'installation et grande durabilité
Conformité à la réglementation Il existe de nombreuses exigences concernant l'emplacement des éléments, leur fixation et leur distance par rapport aux murs. Toute violation peut entraîner le fait que les autorités de réglementation n'acceptent tout simplement pas l'objet, ce qui entraînera des coûts supplémentaires pour la modification du système conformément aux exigences.
Fiabilité et durabilité La conception doit être aussi fiable et pratique que possible pour la maintenance afin de pouvoir résoudre rapidement le problème en cas de situation d'urgence, car tout dysfonctionnement engendre une inondation de plusieurs appartements à la fois, et parfois même des étages entiers.

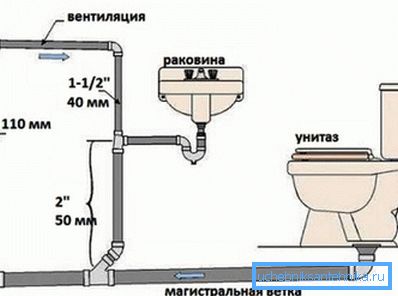

Chaque pièce de la maison dans laquelle il y a un système d'égout est conçue séparément.

Vue d'ensemble des principaux composants du système

Le système de traitement des eaux usées dans un bâtiment à plusieurs étages est beaucoup plus compliqué que dans un bâtiment privé, et chaque partie est très importante. Toute lacune devient ensuite un gros problème. À cet égard, il est important de connaître certains facteurs qui affectent directement la qualité du travail de tout le système d'égout.

Riser

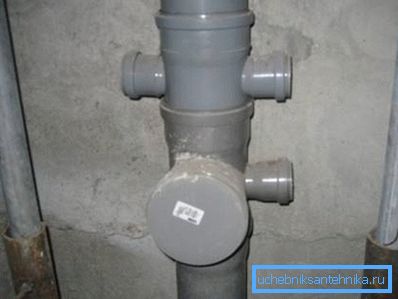

La partie principale de la construction, sans laquelle la pose des eaux usées dans les immeubles de grande hauteur est impossible

La colonne montante d’égout dans un bâtiment à plusieurs étages est soumise aux charges les plus sévères, et c’est cette partie du système qui est fondamentale.

L'emplacement des pièces restantes est déterminé précisément en fonction de la position de la route principale. L'examen doit donc commencer par:

  • La localisation des colonnes montantes, leur diamètre et le matériau de fabrication sont déterminés au stade de la conception.. Tout travail commence par l'étude du projet et en accord avec celui-ci.

Faites attention! Vous ne pouvez pas permettre le passage de la colonne montante à travers le salon ou à côté d’eux, car même le système correctement assemblé a un niveau de bruit suffisamment important, ce qui créera en permanence un inconfort pour tous les résidents.

  • Tout d’abord, le marquage de la position future de la structure est effectué, elle peut être située à la fois à l’intérieur des murs (puis il faudra strobiliser) et à l’extérieur, dans ce cas le tuyau est exposé avec une certaine empreinte de la surface.
  • Si l'installation est en retrait de la surface, il est alors nécessaire de fixer les fixations pour fixer la structure et pour cela percer des trous pour les goujons fournis avec la fixation.. Il est important de contrôler la verticalité de l'emplacement des pinces afin d'effectuer rapidement et facilement les ajustements nécessaires à l'aide de vis sans tête.

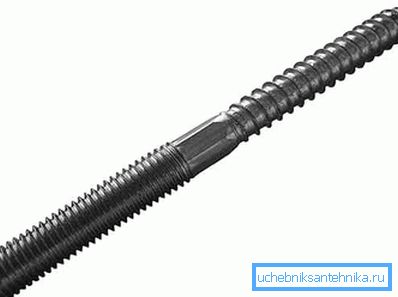

Sur la photo: le goujon est spécialement conçu pour permettre un réglage rapide de la position des colliers de fixation des tuyaux d'égout
  • Suivant est l'installation de la colonne montante, le travail commence par le bas, alors qu'après l'installation de chaque élément, sa position est contrôlée par le niveau de construction, la position doit être strictement verticale, sans aucune déviation.

Souviens toi! Le diamètre de l'effluent principal doit être identique sur toute sa longueur, afin d'éviter tout blocage dans les endroits d'épaisseur variable, car ce sont les zones les plus dangereuses.

  • Pour la ventilation, les tuyaux d'échappement sont tirés sur le toit., qui doivent être situés à une distance d’au moins 4 mètres des fenêtres et des balcons ouverts.

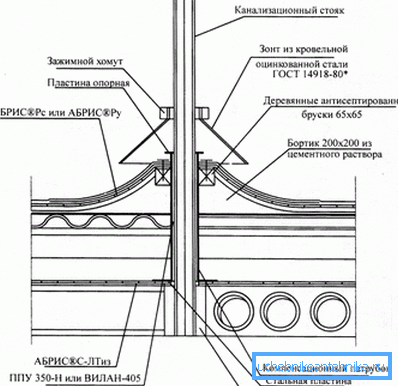

La sortie du tuyau sur le toit doit être correctement protégée contre les fuites pendant les précipitations.

Il est à noter que le dispositif d'égout pluvial dans un bâtiment de plusieurs étages est rarement réalisé de nos jours par les colonnes montantes, car les résidents sont dérangés par les bruits provenant de la pluie lors des précipitations. Par conséquent, le plus souvent, dans les maisons modernes, il existe un système d'évacuation séparé.

Eaux usées dans les appartements

Cette partie est très similaire au système dans les maisons privées.

Lors de la conception et de l’installation, vous devez vous souvenir de plusieurs règles importantes qui garantiront la durée de fonctionnement la plus longue possible sans blocage, vous devez comprendre comment le système d’égout est organisé et quels indicateurs sont les plus importants:

  • Pour un fonctionnement en douceur, il est nécessaire que tous les tuyaux convergent vers la colonne montante avec une pente de 3 à 5 degrés, alors qu'il est important que le chiffre soit identique du début à la fin. Par conséquent, il est nécessaire de définir avec soin la position de tous les éléments avant qu'ils ne soient fixés et fixés. Un biais inégal peut être une cause de blocage qui sera très difficile à éliminer.

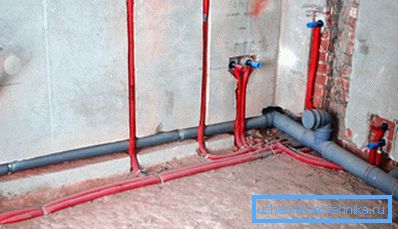

La pente doit être uniforme sur toute la longueur
  • Il est préférable de créer un système dans lequel le tuyau ira de la cuisine à la colonne montante en passant par la salle de bain ou la salle de bain, sans virages ni branches. Moins il y a de coudes dans la conduite, moins il y a risque de blocages et de dépôts sur les murs.Les instructions pour effectuer le travail sont simples: le moins de tours possible et le plus de déclivité possible.
  • N'oubliez pas qu'il est nécessaire de laisser les nœuds de révision pour nettoyer le système en cas de problème. Il convient de rappeler que, selon les statistiques, le plus problématique est la zone allant de l’évier de la cuisine au bain. Il est également important de laisser la trappe de visite dans la colonne montante, sinon il sera impossible de retirer l'obstruction de l'égout sans endommager le tuyau.
Il est préférable d'utiliser des tuyaux et des raccords en plastique, leur prix est assez démocratique et le processus d'installation est très simple - vous pouvez y faire face vous-même.

Conclusion

Seule la mise en œuvre de toutes les recommandations des documents réglementaires garantit un bon résultat, car les systèmes d'égout et leur bon fonctionnement dépendent en grande partie d'une installation de haute qualité. La vidéo de cet article vous aidera à mieux comprendre le sujet.
