Égouts et plomberie: comment concevoir et installer le

Aucun logement ne peut fournir le niveau de confort nécessaire sans la présence de réseaux d'ingénierie modernes. Et si les appartements sont souvent déjà équipés des systèmes nécessaires, dans un logement privé, le problème est résolu par chaque personne. L’installation de systèmes d’alimentation en eau et d’assainissement nécessite une attention particulière, car l’état de santé des habitants dépend directement de ces systèmes.

Sans eau ni égout il n'y a pas de civilisation

Variétés de systèmes d'approvisionnement en eau et d'assainissement

Un système d'approvisionnement en eau est un système spécialement conçu et conçu dont le but principal est de fournir une alimentation en eau continue à divers consommateurs dans un bâtiment résidentiel ou administratif. En termes simples, il s’agit d’une canalisation avec divers éléments supplémentaires (pompes, filtres, réservoirs, etc.) qui fournit une eau de la qualité requise du point de prise d’eau à la salle de bain et à la cuisine (voir aussi l’article Eaux usées: moyens de la mettre en œuvre avec succès).

Quant au système d'égout, sa tâche est le contraire. Il est nécessaire pour l'élimination des eaux usées, leur accumulation dans des réservoirs spéciaux et, dans certains cas, leur traitement.

Il existe des règles et réglementations spéciales pour le fonctionnement technique de la plomberie et des installations sanitaires. Les caractéristiques de ces réseaux d'ingénierie doivent s'y conformer pleinement.

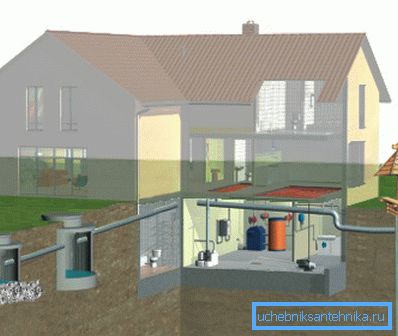

Les réseaux d'ingénierie autonomes les plus couramment utilisés

L'approvisionnement en eau et l'assainissement selon SNiP sont de deux types principaux:

  • centralisé - l'approvisionnement en eau et l'évacuation des eaux usées s'effectuent en utilisant les réseaux existants de la colonie;
  • autonome - la prise d'eau et l'élimination des déchets sont effectuées à l'aide d'équipements installés individuellement.

La première option est préférable principalement parce que le coût de la conception et de l’installation de tous les systèmes sera beaucoup moins élevé que lors de la création de vos propres réseaux. Dans ce cas, l’alimentation en eau et l’assainissement ne seront constitués que par la pose de canalisations internes et leur raccordement aux communications de la ville.

Tout cela est facile à faire de vos propres mains. Il est seulement nécessaire d'obtenir la permission appropriée des utilitaires.

Mais loin de tous les villages et villes, il existe un réseau centralisé d’approvisionnement en eau et d’égouts. Par conséquent, nous devons concevoir et construire nos propres systèmes, puisant l’eau d’un puits ou d’un puits et filtrant les drains en utilisant une fosse septique ou une station de traitement biologique.

Photo d'équipement supplémentaire requis pour l'aménagement de l'alimentation en eau

Les règles de fonctionnement des réseaux d'aqueduc et d'égout prévoient leur division en deux grands groupes.

Le critère de classification est une méthode de transport d'un liquide:

  1. Libre circulation Dans ce cas, l’eau traverse les tuyaux sous l’effet de la gravité. Tous les éléments doivent être à un certain angle.
  2. Tête de pression Il est utilisé lorsqu'il est impossible de concevoir et de construire un système à flux libre (par exemple, dans des zones avec un terrain difficile). Dans ce cas, il est nécessaire d'utiliser des pompes qui pompent de l'eau.

Faites attention! Le système de pression ne peut fonctionner qu'en présence d'électricité. Par conséquent, des précautions doivent être prises pour assurer le fonctionnement ininterrompu de ce réseau. Vous devrez peut-être acheter et installer un groupe électrogène qui hébergera l’électricité lors d’accidents.

Alimentation en eau et conception des réseaux d'égouts

Cette étape du travail est presque plus importante que la construction elle-même. Il est préférable de demander de l'aide dans des organisations spéciales ou à des spécialistes possédant les compétences et qualifications requises.

Vous ne pouvez entreprendre cette activité que si vous envisagez de créer un système simple pour desservir une maison de campagne. Sinon, vous risquez de rencontrer de nombreux problèmes qu’il faudra consacrer à beaucoup de temps et d’argent. Parfois, vous devez démarrer tout le processus avec une table rase.

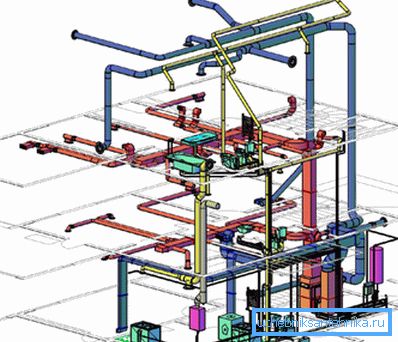

Il est difficile de concevoir soi-même un système de plomberie et d’égout.

Vous devez d’abord décider du nombre et de l’emplacement des points de prise d’eau du système d’alimentation en eau. L'option la plus simple consiste à installer la cuisine et la salle de bain dans des pièces adjacentes. Dans ce cas, vous pouvez utiliser une seule colonne montante d'égout.

Un cas plus compliqué est une maison de deux ou trois étages, chacune ayant également une toilette ou une salle de bain. Il faudra utiliser plusieurs colonnes montantes et, peut-être, les mêmes puits cumulatifs ou fosses septiques.

De plus, il est nécessaire d'effectuer d'autres calculs:

  • choisissez une source d'alimentation en eau - il peut s'agir d'un puits, d'un puits individuel ou simplement d'un réservoir ouvert (lac, rivière);
  • pour déterminer le niveau d'occurrence des eaux souterraines - des travaux de recherche géologique sur le sol peuvent être nécessaires (le dessin technique et topologique existant de la parcelle de terrain aidera également);
  • déterminer le besoin en eau potable - est calculé sur la journée et dépend du nombre de personnes (nécessaire pour sélectionner un équipement de la capacité requise);
  • sélectionnez le type de station d'épuration ou de réservoir qui sera installé sur le site.

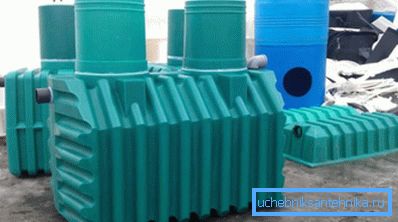

Des fosses septiques prêtes

Astuce! En dernier recours, il est recommandé d'acheter des structures prêtes à l'emploi vendues dans des quincailleries. Des réservoirs en plastique, des fosses septiques prêtes à l'emploi et des stations de traitement biologique sont disponibles.

Installation de réseaux d'ingénierie

La construction de l’alimentation en eau et des égouts sur le site ne peut être lancée qu’après la création du projet.

Il devrait contenir:

  • sites d'installation de divers éléments, pièces moulées et accessoires;
  • dimensions de certains éléments.

Pour faciliter la lecture de la documentation développée, vous devez utiliser les symboles conventionnels de plomberie et sanitaire. Ensuite, pour le travail, des instructions supplémentaires ne seront pas nécessaires.

Sinon, vous risquez d'utiliser des tuyaux de plus petit diamètre, d'autres vannes d'arrêt, etc. Et une mauvaise distance entre l'alimentation en eau et les eaux usées peut même entraîner une pollution de l'eau dans le puits ou dans les puits.

Fabrication de canalisations internes

La construction de la plomberie et des égouts à l’intérieur de la maison commence après la construction de la charpente, ainsi que la disposition du toit.

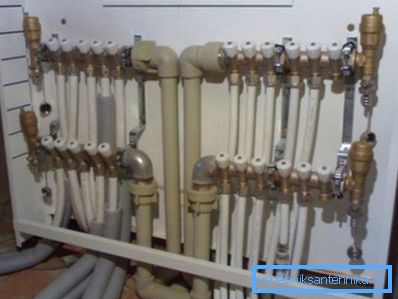

Nœud du système d'alimentation en eau interne d'une maison privée

Nous listons les principales nuances de ce processus:

  • le diamètre des conduites d’eau utilisées est calculé en fonction du nombre de prises d’eau dans la maison;
  • Avant d'entrer dans la canalisation dans la maison, il est conseillé d'installer un robinet d'arrêt ministériel, puis un équipement comptable et uniquement après celui-ci - une grue domestique;
  • tous les éléments principaux des systèmes de plomberie et de drainage (pompes, filtres, compteurs, vannes d'arrêt, etc.) sont installés au sous-sol;
  • Il est conseillé de prévoir l'installation de trois pompes: les deux premières fournissent de l'eau à la charge minimale et maximale, la troisième aux situations d'urgence;
  • n'oubliez pas de respecter la pente de la conduite prévue dans le projet;
  • la distance entre la conduite d'eau potable et la conduite d'évacuation des eaux usées et les autres conduites (gaz, chauffage) doit être d'au moins 1,5 mètre.

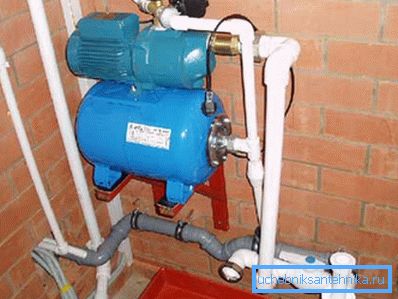

La présence de plusieurs pompes permettra une utilisation plus rationnelle du système d'approvisionnement en eau.

Astuce! Même si vous prenez de l'eau d'un puits ou de puits, il est recommandé de ne pas négliger l'installation d'un équipement de mesure de la quantité d'eau. Il sera donc plus facile de prendre en compte les coûts en termes naturels et monétaires. En outre, il peut être utilisé, par exemple, pour calculer la quantité d’eau nécessaire pour remplir la piscine, l’étang artificiel, etc.

Joint de système externe

En ce qui concerne les réseaux d’ingénierie, à l’extérieur, vous devez faire attention à de tels moments:

  1. La profondeur de la tranchée de pose de tuyaux doit dépasser la distance parcourue par le sol en hiver. Cela évitera le gel de l'eau et la rupture de la canalisation.
  2. Lors du franchissement de l’alimentation en eau et de l’assainissement, la distance entre les tuyaux doit être supérieure à 40 cm. En outre, un caisson en acier spécial doit être équipé pour ce site, protégeant les tuyaux sur une distance de 5 à 10 mètres (selon la nature du sol).
  3. Les canalisations de franchissement ne doivent être effectuées qu’à angle droit.
  4. La distance entre les conduites parallèles pavées doit être d’au moins 1,5 mètre.
L'installation de réseaux dans la rue a aussi ses propres caractéristiques.

Conclusion

N'oubliez pas que non seulement la durée de leur fonctionnement et l'absence d'accident dépendent du respect correct de toutes les exigences lors de la pose de réseaux techniques dans une maison privée (voir aussi l'article Eaux usées autonomes dans une maison privée: choisir la meilleure option).

Vous trouverez plus de détails sur le développement et la conception des réseaux d'approvisionnement en eau et de traitement des eaux usées dans la vidéo de cet article.
