Égoutter sous l'évier: caractéristiques de l'appareil et 3

La partie la plus importante de l'évier est son drain, puisque c'est lui qui est responsable de son fonctionnement efficace. L'installation d'un tel élément est tout à fait possible avec leurs propres mains, ainsi que des travaux de maintenance supplémentaires.

Ce qui sera discuté dans cet article.

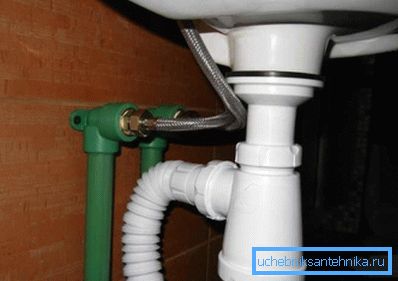

Photos de la conception complète de l'évier sous l'évier

Appareil

Avant l'installation, il est nécessaire de se familiariser avec la structure du système de drainage:

Construction générale

Schéma d'évacuation de l'évier
Désignation sur la figure Nom
1 Grille d'entrée
2 Joint en caoutchouc
3 Robinet supplémentaire
4 Vis de fixation
5 Trou de drainage
6 Siphon
7 Ecrou pour le serrage
8 Joint conique
9 Égout à l'égout
10 Écrou de raccordement pour tuyau d'égout
13 Siphon couverture
14 Joint en caoutchouc
1c, 3v, 12a, 12b Joints d'étanchéité

De plus, en fonction de la conception de l'évier lui-même, le système peut être complété en connectant le trop-plein à un robinet supplémentaire, indiqué dans la figure par «3». Cette addition élimine la possibilité d’inonder la pièce dans laquelle l’évier est installé.

La structure du drain, complétée par le système de débordement

Astuce: la présence de débordement est la plus demandée lorsque vous utilisez un bouchon en plastique dans l'évier pour fermer le trou de vidange. En effet, dans de tels cas, l'inattention peut entraîner un remplissage excessif du réservoir et, par conséquent, une inondation de la pièce.

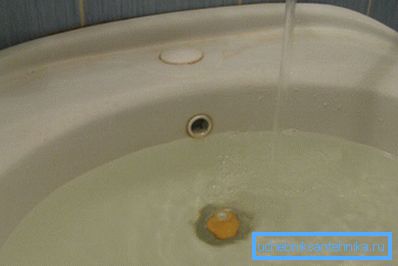

Le trou de trop-plein contrôle de manière fiable le niveau d'eau admissible dans l'évier

La hauteur du drain de l'évier est généralement de 530 mm, ce qui est suffisant pour loger le siphon et garantir une hauteur de chute suffisante.

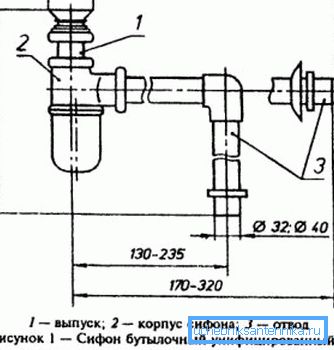

Les dimensions des composants du système de drainage

Extraits de sécurité

Si la plupart des pièces du drain sont conçues pour guider et sceller le flux de sortie, certaines sont amovibles, remplissent des fonctions de protection et nécessitent un soin constant:

  1. Grille filtrante. Ce sont des mailles en métal ou en plastique de forme ronde conçues pour empêcher les gros morceaux d’aliments ou d’autres matériaux de pénétrer dans le système de drainage. Sans ce composant apparemment trivial, un bouchon de vidange se formera rapidement dans le tuyau d'égout.

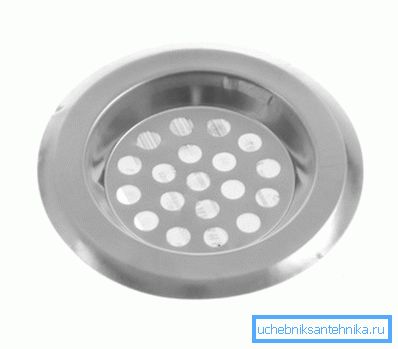

Grille de sécurité en acier inoxydable
  1. Siphon Crée un joint hydraulique empêchant la pénétration des odeurs de l'égout dans la maison. Il peut y avoir trois types:
Nom Description
Bouteille Le modèle le plus courant à ce jour. Bien que son prix soit légèrement supérieur à celui d’autres options, il accumule également les débris qui ont pu passer à travers la grille de filtration, augmentant ainsi la période de fonctionnement du flux d’égout. Il a l'apparence d'une bouteille en plastique avec un robinet et un bouchon à visser.
En carton ondulé Le principal avantage de cette option est la possibilité de l’envelopper dans n’importe quelle position. Mais en même temps, il n’est pas adapté au nettoyage rapide et accumule la graisse dans ses plis.
Tuyau Il s’agit d’un genou en plastique tenant une fermeture à eau dans son coude. L'avantage de ce type de siphon est la possibilité de le retirer de l'évier lui-même.

Astuce: s'il n'y a pas de conditions spéciales dans lesquelles l'espace sous l'évier est limité ou doit rester vide, il est recommandé d'installer un siphon à bouteille. La possibilité de le nettoyer sans avoir à démonter tout le système d'évacuation facilitera grandement l'entretien du système d'évacuation des déchets.

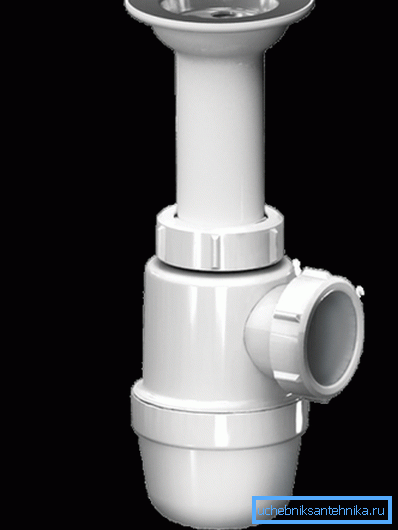

Joint d'eau design bouteille

Travail de montage

L'installation de l'évier dans la cuisine se compose de trois étapes.

Conseil: si vous souhaitez économiser de la place et installer un évier mural au-dessus de la machine à laver, cet évier avec évier excentré convient parfaitement à cette tâche, car il laisse l'espace sous celui-ci vide.

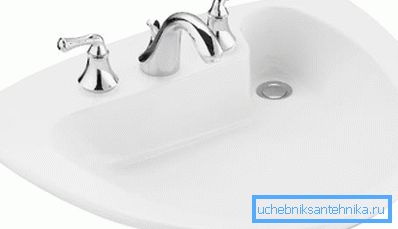

Évier en demi-cercle avec drain latéral

Étape n ° 1: connexion à l'évier

L'instruction est la suivante:

  1. Nous mettons un joint sur le trou de vidange.
  2. D'en haut, nous montons un réseau de filtrage.
  3. Fixez le joint en caoutchouc sur le côté de la buse de sortie.
  4. Nous mettons l'article sous le trou de drainage.
  5. Nous passons le boulon à travers la grille et le tournons dans le trou fileté de la douille.

Étape 2: installation d'un verrou hydraulique

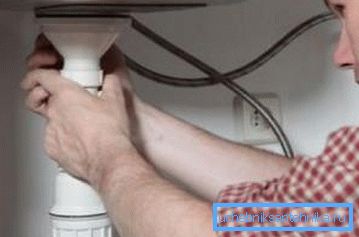

Connexion du siphon
  1. À la sortie, nous montons l’écrou, puis le joint en forme de cône.
  2. Ensuite, nous enfilons le corps de la porte d’eau jusqu’à la marque souhaitée.
  3. Abaissez et serrez l’écrou avec vos mains pour ne pas perturber le fil.
  4. Nous plaçons le joint en caoutchouc dans le couvercle et le fixons au bas de l'appareil.

Conseil: n'utilisez pas de silicone pour sceller le couvercle, car vous devez le dévisser souvent. Meilleure utilisation pour ce câble ou bande FUM.

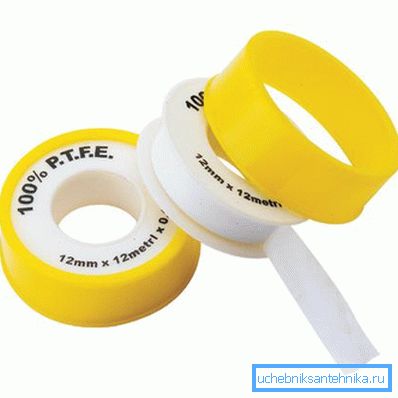

Échantillon de ruban adhésif

Etape numéro 3: raccordement à l'égout

  1. Nous introduisons dans le tuyau d’égout un manchon en caoutchouc dont le diamètre intérieur doit être inférieur au diamètre extérieur de la sortie du siphon. Cela empêchera les odeurs d'égouts de pénétrer dans la pièce.

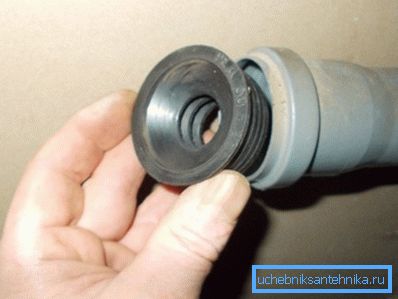

Installer le brassard en caoutchouc
  1. La fixation est effectuée à l’aide d’un joint conique et d’un écrou, conformément à la manière dont l’appareil s’est branché à l’évier.

La maintenance

Voyons maintenant comment nettoyer l'évier s'il est bouché:

  1. Eau bouillante, soda et vinaigre. Comment nettoyer l'évier avec les outils disponibles? Pour ce faire, faites bouillir quelques litres d'eau, ajoutez du soda et du vinaigre dans chaque cuisine et versez le contenu dans l'évier. Cette méthode est remarquable non seulement pour son faible coût, mais également pour son utilisation dans tous les types de siphons. Mais malheureusement, ça ne marche pas toujours.
Méthode économique de nettoyage
  1. Enlever les débris du siphon. Cette option est idéale pour les modèles de bouteilles. Nous mettons un récipient vide sous le drain et dévissez le couvercle du joint hydraulique. Nous nettoyons ses parois internes et nous le tordons.

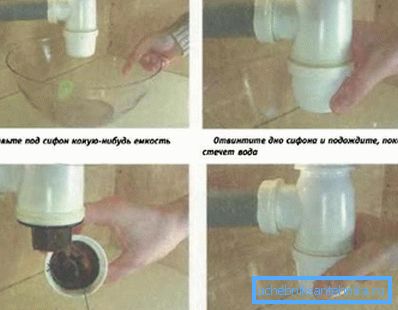

Comment nettoyer l'évier dans l'évier, équipé d'un siphon à bouteille
  1. Vantuz. Une autre méthode qui convient à toutes les conceptions de vannes d’eau est l’utilisation d’un dispositif spécial, semblable à une grande ventouse.

Nous faisons ceci:

  • Nous recueillons un évier complet de l'eau.
  • Placez la coupelle du plongeur sur le trou de vidange.
  • Nous appuyons et enlevons brusquement plusieurs fois. À ce moment, à cause de la pression exercée, le bouchon à ordures viole son intégrité et les eaux montantes déversent ses restes dans le système d'égout.

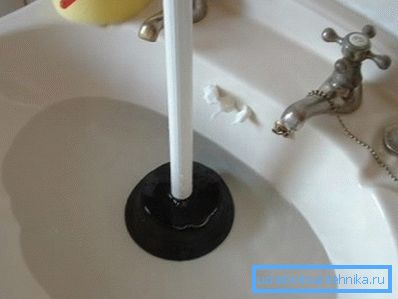

Nettoyer le piston

Conclusion

Il n’est pas difficile d’installer un système de drainage sous l’évier, mais il est très important de suivre les instructions ci-dessus. Dans le cas contraire, une fuite peut se produire, ce qui ne permettra pas d'exploiter pleinement la construction et forcera le processus dans son intégralité à être répété. Il est également important de pouvoir nettoyer le drain car il obstrue périodiquement.

Système de drainage en fonctionnement

La vidéo de cet article vous familiarisera avec des informations supplémentaires directement liées aux documents examinés. Soyez prudent dans le processus de construction, et vous réussirez.
