Installation d'un tuyau d'égout

Le tuyau sanitaire fait partie intégrante du réseau d'égouts de la maison, qui compte deux étages et plus. Il garantit l'élimination des odeurs désagréables dans l'atmosphère et assure une pression constante dans les colonnes montantes, même lorsqu'une grande quantité d'eau est rejetée. L'installation d'une canalisation d'égout évite les pannes de la plomberie domestique, car sans elle, lorsque l'air dans les canalisations est dilué, de l'eau est extraite de la cuvette des toilettes et du genou de l'évier, à cause de l'odeur désagréable des eaux usées pénétrant dans la pièce. Cela se produit rarement dans les maisons à un étage comportant un petit nombre de points de plomberie, mais même dans ce cas, un chevauchement ponctuel de la section transversale de la colonne montante et la formation d'un vide sont possibles. Ne négligez pas l’installation du tuyau d’égout et soumettez votre maison à une attaque de gaz d’égout.

Verrou d'eau

L'installation d'une colonne montante d'échappement résoudra un autre problème qui apparaît même avec un système d'égouts fonctionnant correctement. Les siphons contenant une petite quantité d'eau installés dans des zones à usage rare s'assèchent et perdent leur étanchéité. Une odeur désagréable d'égouts pénètre dans la pièce. Dans le tuyau du ventilateur, l'air chaud se dirige vers le trou situé sur le toit. Dans ce cas, il y a un certain épuisement de l'air qui tire l'odeur du siphon séché.

Types de tuyaux de ventilateur

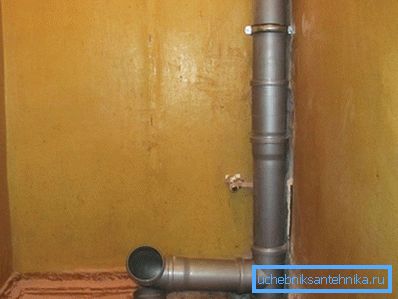

Tuyau en plastique en plastique

La forme et la longueur du tuyau du ventilateur ne sont pas réglementées. Par conséquent, ses pièces peuvent s’accrocher sous différents angles. Toutefois, le matériau utilisé pour l’échappement de ventilation ne peut être que du plastique et de la fonte. La condition d'installation principale est le même matériau pour le tuyau d'égout et d'égout. Toutes les pièces et tous les raccordements doivent être de composition uniforme, le conduit de ventilation fonctionnera alors sans interruption.

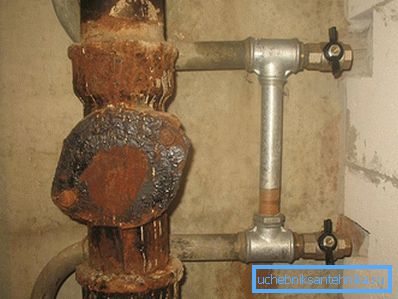

Tuyau de ventilateur en fonte

La fonte présente de nombreux inconvénients: poids important, tendance à la corrosion et apparition de dépôts, complexité d'installation et coût élevé. Les joints de ces tuyaux sont difficiles à serrer et ils manquent souvent l’odeur. Si possible, il est remplacé par du plastique même pendant l'installation du système d'égout. Le polychlorure de vinyle (PVC) et le propylène (PP) sont devenus des types populaires de produits polymères. Ces alliages sont résistants aux produits chimiques, ont une surface lisse qui fournit un débit élevé, ils sont durables et résistants, ne craignant pas les impacts mécaniques.

Cas d’installation obligatoire de la ventilation des systèmes d’égout:

  1. La maison a deux étages et plus ou un grand nombre de plomberie sur le même étage.
  2. La présence d'une piscine et d'un jacuzzi pouvant créer instantanément une grande quantité d'eau drainante.
  3. Utilisation dans les réseaux d’égout des colonnes montantes d’une section de 50 mm.
  4. L'emplacement du trou d'évacuation ou de la fosse septique à moins de 5 m de l'immeuble.
  5. Avec une pente insuffisante des tuyaux d'égout sortant.

Préparation pour l'installation

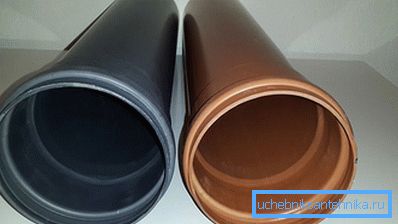

Tuyaux d'égout110 mm

Avant d'installer la ventilation, vous devez acheter des tuyaux et des raccords. Le matériau de la conduite est le même que celui de l’égout et son diamètre doit être égal à la section de la colonne montante principale, généralement de 110 mm. Le tuyau du ventilateur doit commencer dans une pièce chaude, par exemple dans les toilettes, et se terminer au-dessus du toit de la maison. Le passage de la chaleur au froid créera des envies de fumer dans le conduit de ventilation. Pour effectuer une installation indépendante, il est nécessaire de prendre en compte les règles de base pour l’emplacement du fun pipe:

  • distance des balcons et des fenêtres - 4 m;
  • vous ne devez pas fermer les capuchons de tuyaux ni les éléments décoratifs, cela entraînerait la formation de condensat;
  • la hauteur au-dessus du toit est de 5 m;
  • Il est strictement interdit de combiner le tuyau du ventilateur avec la ventilation du bâtiment ou de la cheminée;
  • si la sortie de la buse est située à côté du tuyau de ventilation, elle devrait dépasser celle-ci de 15 cm;
  • dans le cas où le tuyau est passé à travers le mur, il est nécessaire de le protéger des dommages lorsque la neige fondante tombe.

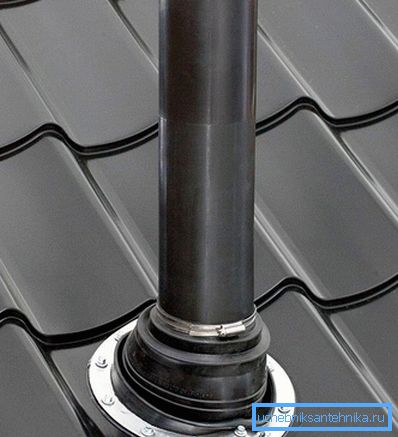

Tuyau de toit

Si une ou deux colonnes montantes sont installées dans la maison, elles sont combinées et le tuyau de ventilation est amené sur le toit. Dans le cas d'un grand nombre d'égouts, les conduites montantes ne doivent pas faire quelques hottes. Dans ce cas, des vannes à vide sont installées sur une partie du système.

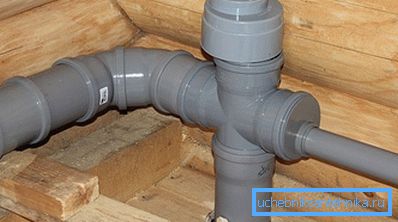

Valve à vide

Le dispositif consiste en un joint en caoutchouc scellé sur la colonne montante et un ressort. Au moment de la chute de pression, la soupape s'ouvre et l'air de la pièce pénètre dans le système d'égout. Une fois le ressort mis à niveau, l'appareil est verrouillé.

Installation d'éléments de ventilateur

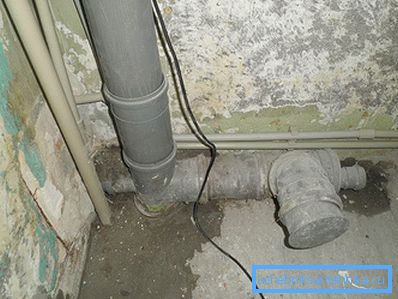

Installation des éléments amusants du tuyau amusant

Avant d'installer le tuyau du ventilateur, l'ancienne colonne montante est démontée. La partie principale du tuyau doit être installée directement et les coudes latéraux y sont raccordés. L'installation commence à partir de la fondation, où la colonne de ventilation est raccordée à la partie externe de l'égout. La fixation au mur est faite de pinces métalliques. Dans chaque set de toilette, té O 110 mm pour le raccordement à la toilette. Si nécessaire, une isolation thermique sur le tuyau du ventilateur est appliquée sur le boîtier de Penoizol. Le lieu de passage du recouvrement est rempli de mousse de construction afin de ne pas créer de vibrations. La création d'une isolation phonique est importante lors de l'installation d'un tuyau en entonnoir. Pour réduire le bruit de l'eau qui coule, enveloppez le riser Isotone avec de la mousse PE vendue en rouleau. Sur le tuyau, il est fixé avec du ruban adhésif renforcé.

Après avoir installé le tuyau de ventilation et créé une isolation phonique, vous ne serez pas dérangé par le son de la fusion de l'eau et des odeurs désagréables.

Vidéo

Cette vidéo sur le support de ventilateur explique pourquoi il convient de prêter une attention particulière à cet élément de votre maison:

Cette vidéo montre comment installer la canalisation d’égout sur le toit:
