Installation du réservoir sur les toilettes: un processus

L'installation du réservoir de chasse sur les toilettes ne nécessite pas de compétences particulières ni d'outils coûteux, il est donc fabriqué à la main sans aucun problème. Nous dirons comment installer le réservoir sur la toilette et configurer correctement son travail.

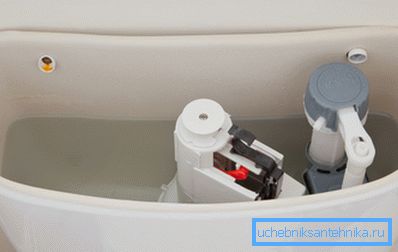

Installation de citerne

Dispositif et mécanique

Vous devez d’abord comprendre comment assembler le mécanisme de vidange. Simplifiez la procédure. Le plus souvent, vous devez assembler des pièces en plastique conformément aux instructions du fabricant.

Les conceptions des mécanismes de drain, bien que similaires, sont incroyablement diversifiées dans les détails. Par conséquent, toutes les considérer dans cet article ne fonctionnera pas et nous nous limiterons à une description de l'assemblage de la configuration la plus courante et la plus simple.

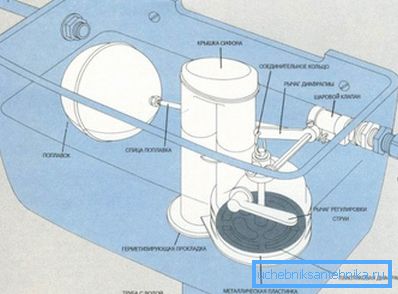

La mécanique se compose de trois parties principales:

1. Dispositif de vidange. Conçu pour ouvrir le passage et drainer l'eau dans la cuvette des toilettes en appuyant sur un bouton. Également équipé d'une protection anti-débordement;
2. Mécanisme de bouton poussoir. Nécessaire pour contrôler le robinet de vidange en appuyant sur un levier ou une clé. A souvent deux modes de fonctionnement: économique et complet;
3. Vannes. Il est nécessaire de fermer le robinet à travers lequel le réservoir est rempli d’eau après le rinçage. Equipé d'un flotteur qui ouvre et ferme le robinet en fonction du niveau d'eau.

Le principe de fonctionnement de la mécanique est le suivant: l'eau s'écoule du système d'alimentation en eau dans le réservoir jusqu'à ce que son niveau atteigne la hauteur définie.

Au fur et à mesure que l'eau coule, le flotteur monte et déplace l'aiguille, qui est fixée au robinet à tournant sphérique et la fait tourner. Lorsque le réservoir est plein, la balle tourne et ferme le flux.

Si le robinet est brisé, de l’eau passe par le trou situé au-dessus du siphon et se déverse dans le bol de l’appareil. Cela vous permet de ne pas vous inquiéter du fait que la mécanique défectueuse va inonder votre appartement.

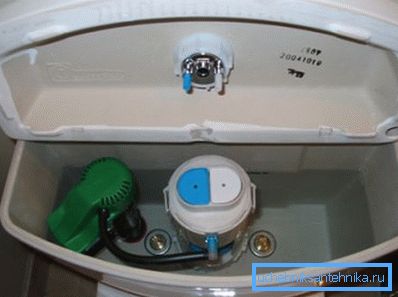

S'il est nécessaire de faire une chasse, on appuie sur le bouton qui déplace le levier. Le levier est relié à la membrane et la soulève, ouvrant ainsi le passage de l’eau dans la cuvette. L'eau pénètre dans les toilettes et chasse son contenu dans les égouts.

Pendant ce temps, le flotteur s'abaisse et ouvre le robinet, l'eau commence à couler dans le réservoir. Un tube spécial dirige le jet de sorte qu'il appuie sur la membrane et la ferme; le réservoir est rempli, la vanne est fermée et l'appareil est à nouveau prêt à fonctionner.

Dispositif de vidange d'assemblage

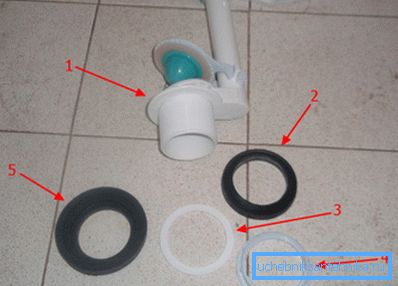

L'assemblage commence par un mécanisme de déclenchement:

1. Vanne de vidange d'eau;
2. Cône en caoutchouc de joint torique;
3. Rondelle en plastique;
4. Écrou en plastique;
5. Anneau en caoutchouc souple pour composé d'étanchéité.

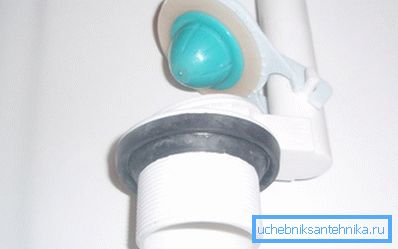

Prenez la soupape (1) et, du côté du fil, nous plaçons la bague conique (2) de manière à ce que le cône soit au fond:

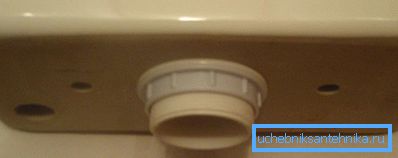

Maintenant, prenez le réservoir et insérez le siphon de vidange dans son trou inférieur. Du bas du réservoir, nous mettons une rondelle (3) et un écrou (4) sur les filets. Serrez l’écrou avec les mains, les clés n’utilisent pas:

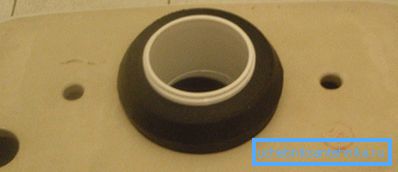

Ensuite, nous prenons un anneau d’étanchéité en caoutchouc souple et nous le posons sur l’écrou. Il devrait être porté sans plis:

Faites attention! Les attaches en plastique sont serrées à la main. Un tel étirement suffit et l'excès de force peut casser les attaches.

Installer le réservoir sur le bol

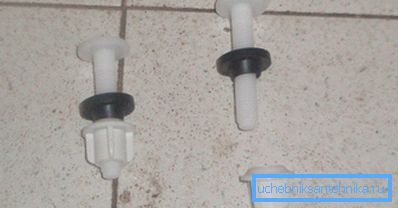

Donc, nous avons monté l'évier, maintenant nous mettons le réservoir sur le bol et le réparons. Pour cela, nous utilisons les attaches en plastique fournies avec le dispositif:

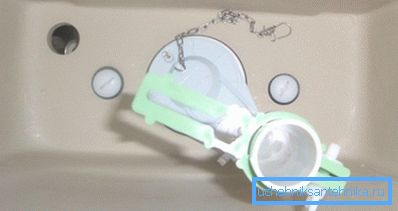

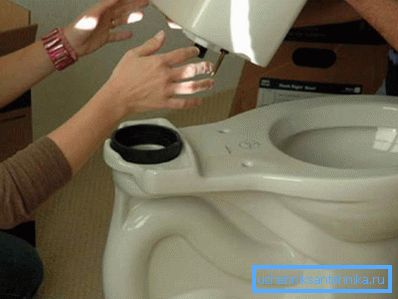

Les joints d'étanchéité mettent les cônes sur les boulons. Ensuite, nous prenons le réservoir et l’installons sur le bol de manière à ce que tous les trous coïncident. De dessus nous insérons des boulons avec des cônes vers le bas:

Maintenant, nous passons sous le réservoir et enroulons les écrous sur les boulons. Nous serrons les mains jusqu'à la butée, nous veillons à ce que le char soit debout. Vous pouvez utiliser le niveau de construction.

Faites attention! Si vous utilisez des boulons et des écrous métalliques, n'oubliez pas les rondelles et les joints d'étanchéité en caoutchouc. Les céramiques ne doivent pas être en contact avec du métal.

Mécanisme à bouton-poussoir et vanne d'arrêt

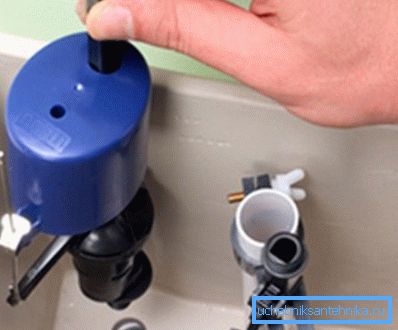

Passez maintenant à l’installation du reste des mécaniciens sur le réservoir de vidange installé. Nous prenons d’abord le mécanisme du bouton-poussoir et le dévisser.

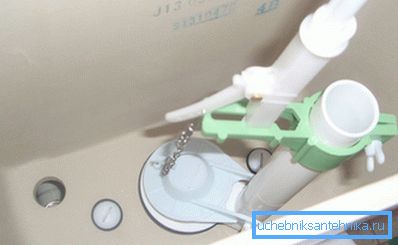

Ensuite, insérez le mécanisme à bouton-poussoir dans le support de la soupape de vidange du réservoir de toilette dans la partie inférieure. Nous mettons une chaîne sur l’un des trous du joug, vous ne devez pas l’étirer:

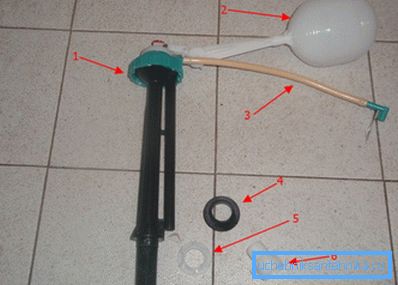

En outre, les instructions pour l’installation de la cuvette des toilettes exigent le montage du mécanisme de verrouillage:

1. Vanne d'arrêt;
2. Flotteur de poire;
3. Tube de verrouillage de la vanne de vidange;
4. Joint en caoutchouc;
5. Écrou en plastique;
6. Adaptateur pour connecter la plomberie. (Voir aussi l'article Conduites d'eau: caractéristiques.)

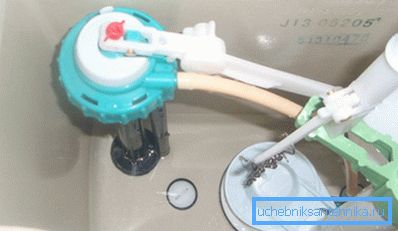

Prendre la soupape de verrouillage (1) et mettre un joint (4) sur son filetage. Insérez la valve dans le trou au fond du réservoir, le joint doit être un cône vers le bas:

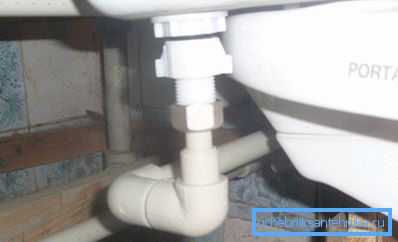

Maintenant nous passons à nouveau sous le réservoir, où nous visons l'écrou (5) sur le filetage de la vanne et le serrons avec nos mains, puis enroulons l'adaptateur? pouces pour connecter la plomberie. Nous apportons le tuyau et le connectons avec un adaptateur:

Faites attention! Il est préférable de sceller le filetage de l'adaptateur avec du câble de remorquage ou du ruban adhésif FUM. Serrer la clé devrait être, mais avec précaution: le fil peut être déchiré.

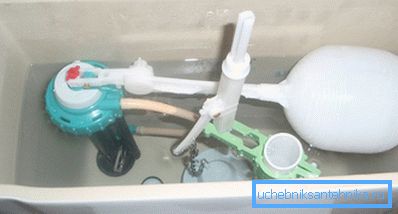

Enfin, ouvrez l’alimentation en eau et ajustez le niveau. Pour ce faire, utilisez une vis sur la flèche du levier à flotteur, en modifiant la position de la poire en hauteur:

Faites attention! Le niveau d'eau normal est de 6 à 8 litres. Dans ce cas, l'eau n'atteint pas le trou de trop-plein du siphon.

Conclusion

Bien que le coût du travail d'un plombier professionnel puisse atteindre 1 000 roubles ou plus, l'installation autonome d'une citerne sur les toilettes n'est pas difficile. La vidéo dans cet article montre le processus aussi clairement que possible.
