Installation indépendante et connexion d'une cabine de

Actuellement, de nombreux propriétaires effectuant des réparations dans leurs appartements tentent de maximiser la surface utile de la salle de bain en démantelant un bain encombrant et inclinable et en installant une cabine de douche multifonctionnelle compacte. Un tel dispositif peut être installé sans difficulté dans tout appartement résidentiel ou maison privée. Une attention particulière sera requise pour le raccordement indépendant de la cabine de douche au réseau électrique, ainsi qu’au réseau d’alimentation en eau potable et d’assainissement, car la performance et la sécurité dépendront de la bonne exécution de ces travaux. en utilisant cet appareil sanitaire.

Caractéristiques de l'installation d'une cabine de douche dans un appartement résidentiel

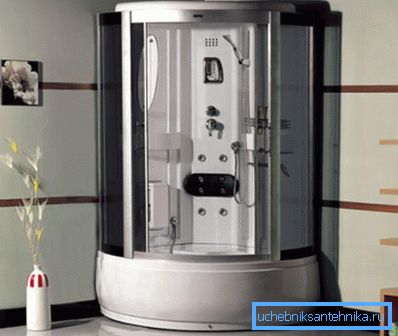

Les cabines de douche modernes, en plus de l'équipement standard, peuvent être équipées de nombreuses fonctions utiles, telles que l'éclairage intérieur, l'hydromassage, le générateur de vapeur, la radio intégrée ou le système audio, et bien d'autres, et leur prix peut donc varier considérablement. Dans le même temps, quel que soit le niveau de complexité, la connexion de ces appareils au système de communication domestique est effectuée sur le même principe.

Pour que tout propriétaire puisse traiter ce problème de manière indépendante, cet article fournit des instructions générales pour l’installation et la connexion de cabines de douche, de salles de bains et d’installations sanitaires combinées d’appartements modèles et de maisons privées.

Installation d'une cabine de douche

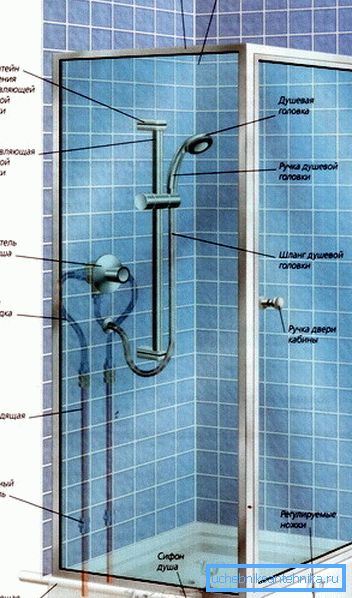

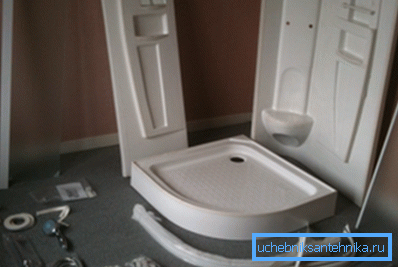

La cabine de douche fermée la plus simple a une structure autoportante et consiste en un plateau pour la collecte et le drainage de l’eau sale, qui se trouve à sa base, et un écran de clôture latéral, généralement doté de deux ou trois murs vierges, et équipé d’une double porte coulissante ou articulée.

Le montage final, le réglage et le raccordement de la cabine de douche doivent être effectués en stricte conformité avec les instructions de chaque modèle, alors qu'au moment de l'installation, il est recommandé de respecter la séquence d'opérations suivante:

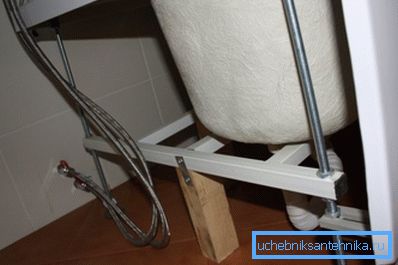

1. Tout d'abord, à l'emplacement de la cabine de douche, vous devez installer un support en tubes d'acier, puis y fixer le bol du plateau et le mettre à niveau horizontalement à l'aide de pieds réglables filetés.

1. Après cela, la face supérieure de la palette doit être fixée à l'aide de parois latérales borgnes, qui doivent être reliées dans la partie supérieure les unes aux autres, à l'aide d'un couvercle de plafond ou d'une traverse transversale.
2. Fixez les guides des portes coulissantes au plan supérieur de la palette et à la barre transversale supérieure ou à la tablette du plafond.

1. Dans le cas de portes battantes, installez les charnières à pivot sur les panneaux extérieurs des parois latérales des sourds.
2. Après l’installation de tous les éléments fixes de la structure de support, l’installation et le réglage des portes coulissantes ou battantes sont effectués et leur fixation en position fermée est contrôlée.
3. La dernière étape consiste à brancher l’alimentation électrique, à connecter l’eau à la douche et à raccorder le drain aux eaux usées.

Astuce! Lorsque vous choisissez un emplacement pour installer une cabine de douche, vous devez vous assurer que les deux murs adjacents de la salle de bain sont reliés de manière parfaitement perpendiculaire, faute de quoi un vide risque de se former entre la palette et le mur principal, dans lequel l'eau tombera.

Raccordement de l'eau chaude et froide

Il faut immédiatement noter que le schéma général de raccordement de la cabine de douche au système d’égout et à la plomberie domestique n’est pas très différent de la connexion habituelle des autres appareils sanitaires domestiques, il devrait donc être réalisé sur le même principe.

1. Tout d'abord, il est nécessaire de bloquer complètement le flux d'eau chaude et froide à travers cette colonne montante et d'ouvrir le robinet d'eau pour équilibrer la pression de l'eau dans le système.
2. Démontez les anciens robinets et robinets afin que, sur le site d'installation de la cabine, il n'y ait que deux tuyaux d'alimentation en eau froide et en eau chaude, équipés de vannes d'arrêt à bille.
3. Installez un adaptateur fileté spécial pour raccorder les cabines de douche au tuyau d'alimentation en eau chaude et froide, ce qui vous permettra de raccorder les tuyaux d'eau à angle droit.
4. A l’aide de flexibles renforcés pour eau chaude et froide, raccordez l’entrée de l’appareil aux tuyaux correspondants de l’alimentation en eau domestique.

Astuce! Pour assurer une étanchéité absolue, tous les raccords filetés des conduites sous pression doivent être assemblés à l'aide d'un ruban d'étanchéité en plastique fluoré (FUM).

Organisation du rejet et de l'évacuation des eaux usées

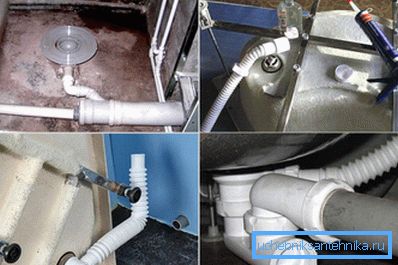

Pour raccorder la cabine de douche au système d’égout de vos propres mains, vous devez utiliser un siphon spécial, légèrement différent du siphon à bouteilles habituel pour les éviers, tout d’abord avec sa petite taille verticale car son espace de montage est considérablement limité en hauteur.

1. L'emplacement du drain doit être aussi proche que possible de l'emplacement de la colonne montante verticale.
2. Les tuyaux flexibles ondulés peuvent être utilisés pour évacuer les eaux usées de la palette. Toutefois, il est préférable d’utiliser des tuyaux d’égout droits munis d’un manchon de 50 mm de diamètre, car ils offrent une résistance minimale au mouvement de l’écoulement de l’eau.
3. Lors de l'installation d'égouts, il est impératif de prévoir une pente dans la direction de la colonne montante du drain, qui doit être d'environ 20 mm verticalement, par mètre de longueur d'un tuyau horizontal.

Astuce! L'installation et le raccordement d'une cabine de douche au chalet sont effectués selon le même schéma et, en l'absence d'égouts centralisés, une pompe fécale cumulative de la capacité requise peut être installée dans le système de drainage, ce qui peut forcer l'évacuation des eaux usées vers une fosse septique ou un puisard.

Connexion au réseau électrique domestique

Les fabricants de cabines de douche modernes accordent dans une large mesure une attention particulière à leur sécurité et à une protection fiable contre les chocs électriques accidentels. Toutefois, lorsqu'ils sont connectés indépendamment au réseau électrique domestique, vous devez respecter certaines règles.

1. Pour connecter, vous devez utiliser un câble à trois conducteurs avec des conducteurs en cuivre à double isolation en vinyle.
2. La section transversale interne de chaque âme de câble doit correspondre à la valeur recommandée dans le manuel d'instructions.
3. Après avoir branché l’alimentation électrique, il est nécessaire de garantir l’étanchéité de l’entrée de câble ainsi que la ventilation nécessaire pour éviter la condensation dans la partie électrique de l’appareil.

Conclusion

En conclusion, il convient de rappeler que le raccordement de la cabine de douche à l'électricité dans les locaux très humides doit être effectué à l'aide d'un dispositif de protection, qui doit être installé dans le tableau.

Pour obtenir une représentation visuelle de la connexion des appareils électroménagers équipés d'une mise à la terre de protection, il est recommandé de prêter attention à la vidéo présentée dans cet article ou de lire d'autres documents de référence sur des sujets similaires sur ce site.
