La pente du tuyau d'égout est un indicateur important pour

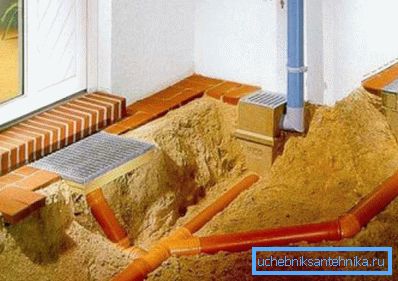

Lors de la conception et de l'installation du système vous-même, il est important de comprendre quelle doit être la pente du tuyau d'égout et quelles conséquences peuvent être causées par des erreurs dans le processus de travail. Pour assurer le bon fonctionnement du système, il est nécessaire de calculer très soigneusement toutes les pentes dès le début, car il sera très difficile de corriger les erreurs à l'avenir, en particulier si les conduites sont bétonnées ou remplies de terre.
Documentation selon laquelle le travail est effectué
Pour travailler conformément aux exigences réglementaires, vous devez savoir quelles lois doivent être guidées dans le processus de conception et d’installation. Il existe actuellement trois documents principaux:
| SNiP 3.05.01-85 Systèmes sanitaires internes | Ce document décrit les exigences de base selon lesquelles les communications sont organisées dans tous les bâtiments industriels et résidentiels. |
| SNiP 2.04.01.85 Alimentation en eau interne et assainissement des bâtiments | Ce règlement comprend toutes les exigences de base et les indicateurs auxquels les réseaux d'aqueduc et d'égout posés à l'intérieur des bâtiments et des structures doivent être conformes. |
| SNiP 2.04.03-85 Assainissement. Réseaux et installations externes | Cette loi couvre toutes les informations et exigences nécessaires aux travaux extérieurs sur la construction de réseaux de communication. |
Il existe également de nombreuses instructions intra-industrie et départementales, mais elles sont toutes rédigées conformément aux exigences énoncées dans les documents ci-dessus. Tout dépend des caractéristiques d'un objet.
Que doit savoir tout le monde qui construit des eaux usées
En fait, en suivant quelques recommandations simples, vous pouvez obtenir d’excellents résultats sans la participation d’experts professionnels. Il est important de calculer la pente correcte des tuyaux d'égout et de les fixer dans la bonne position (lire également l'article Profondeur du système d'égout - les principaux aspects de ce problème).
Faites attention! Il est très important de maintenir une pente uniforme sur toute la longueur du pipeline. Toute déviation est lourde de conséquences en cas de blocage. Si vous choisissez un indicateur, par exemple 2,5 cm, il devrait être placé du début à la fin de la section.
Nuances importantes à considérer
Bon nombre de ceux qui effectuent le travail de leurs propres mains croient à tort qu’il est préférable de créer davantage la pente du tuyau d’égout pour améliorer l’évacuation des eaux usées.
En fait, les normes de construction sont clairement limitées à la fois aux gradients minimum et maximum et les violations des valeurs ne sont pas souhaitables des deux côtés pour les raisons suivantes:
- Une pente trop faible engendre un faible débit de fluide sortant du système, ce qui peut poser de nombreux problèmes: la sédimentation de particules solides sur les murs et la formation rapide de plaque, qui diminue le diamètre au fil du temps, ce qui conduit à des obstructions, un débordement de tuyaux avec un grand volume de drains et de fuites.
- Si la pente maximale est dépassée, le fluide se déplacera très rapidement., étant donné que les particules solides collent beaucoup plus aux murs, car ils n'ont pas le temps de se laver à l'eau. De plus, un écoulement trop rapide peut perturber les serrures hydrauliques et une odeur désagréable va pénétrer dans la pièce.
Détermination de la valeur de la pente

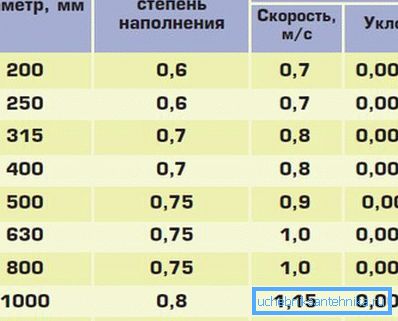

L'angle de la pente d'un tuyau d'égout dépend directement de son diamètre. À cet égard, il est important de préciser que plus le tuyau est fin, plus la pente doit être grande, et inversement: plus le diamètre est grand, plus l'angle requis est petit.
Lors du calcul, il est important de retenir quelques règles importantes:
- L'angle est toujours mesuré en centimètres par mètre courant et n'est jamais défini en degrés. Cela est dû au fait que toute erreur dans les calculs peut entraîner des problèmes, alors que le contrôle de l'inclinaison en centimètres est beaucoup plus facile en termes d'installation.

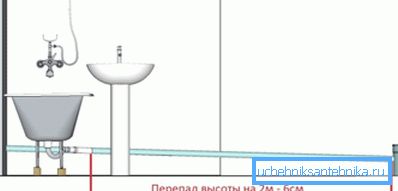

Souviens toi! Les normes généralement acceptées par les spécialistes peuvent être considérées comme une valeur de 3 cm pour un tuyau de 50 mm de diamètre et de 2 cm pour un tuyau de 110 mm. En d’autres termes, si la longueur de la section est de 5 mètres, lors de l’application de la première option, la différence entre le début et la fin du pipeline devrait être de 15 cm, la seconde de 10 cm.
- Les écarts par rapport aux indicateurs ci-dessus sont autorisés dans des limites insignifiantes. Il convient de rappeler que la pente des tuyaux en plastique peut être légèrement inférieure du fait que leur surface interne est lisse, tandis que les éléments en amiante-ciment et en métal doivent être posés exactement conformément aux normes.
- Sur de courtes sections, la pente peut dépasser la limite autorisée, mais des angles trop grands doivent néanmoins être évités.

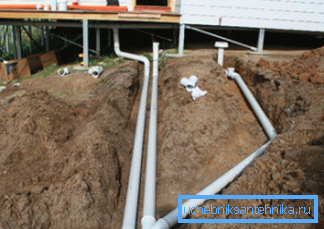

- Lorsqu’il est étendu dans la rue, le bon angle des tuyaux d’égout est particulièrement important; ils doivent donc être placés sur un coussin de sable ou de gravats afin de prévenir l’affaissement.
Recommandations importantes pour le travail
Outre le réglage exact des biais, il est important de rappeler quelques règles de base à suivre. Il s'agit d'une sorte d'instruction pour éviter les problèmes à l'avenir:

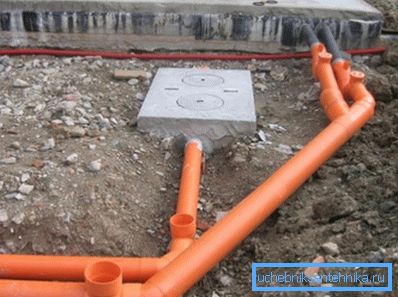

- Vous devez essayer d'utiliser le nombre minimum de tours et d'articulations.
- S'il est nécessaire d'équiper un virage de 90 degrés, il est préférable de le faire à l'aide de deux raccords à 45 degrés pour assurer un virage plus doux, d'autant plus que leur prix est bas.
- Les toilettes sont mieux situées à côté de la colonne montante.
Conclusion
Rappelez-vous que la pente du tuyau d'égout de 110 mm doit être inférieure à celle du tuyau de 50 mm, c'est un facteur très important. Nous vous recommandons également de regarder la vidéo dans cet article, qui explique clairement certaines des questions soulevées dans le sujet (découvrez également comment le système d’égouts pluviaux est conçu).
