Le cadre du receveur de douche: un support fiable pour notre

Lors du montage d'une cabine de douche de nos propres mains, nous sommes souvent confrontés à des problèmes causés par des composants de mauvaise qualité. Et comme le cadre de la palette est l’un des éléments les plus importants de la structure, sa fiabilité est de plus en plus exigeante.

Ci-dessous, nous vous indiquerons ce à quoi vous devriez faire attention lors de l’achat d’un cadre de palette et donnerons également un certain nombre de conseils sur la manière de le fabriquer et de l’installer vous-même.

Spécifications du cadre

But et construction

Le bac de douche est un récipient large et relativement peu profond utilisé pour collecter l’eau qui coule et la rediriger vers le drain d’égout. En même temps, une zone considérable de la palette, ainsi qu'une faible épaisseur du matériau à partir duquel elle est fabriquée, compliquent considérablement son utilisation. Sous la charge, le fond se plie, ce qui entraîne la déformation de toute la structure, ainsi que la destruction du revêtement anticorrosion.

De plus, pour assurer un drainage efficace, le bac doit être installé de manière à ce que le trou de vidange soit situé au-dessus de l'entrée de la conduite d'égout. En conséquence, il est nécessaire de le relever du sol d'environ 100 mm au-dessus du sol, ce qui est impossible sans appareils supplémentaires.

Un tel dispositif est le cadre.

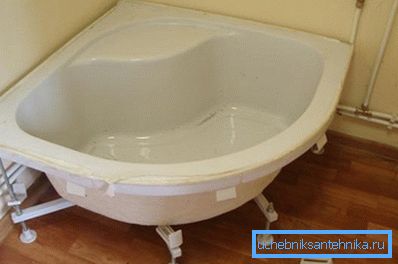

• Tout d'abord, il fournit à la palette le support nécessaire. Selon la configuration, le cadre peut être situé uniquement autour du périmètre ou sous le fond. La seconde option est particulièrement préférable pour les modèles larges: les nervures de renforcement transversales donnent la stabilité souhaitée.
• Deuxièmement les pieds du cadre vous permettent de lever la palette au-dessus du sol à la hauteur souhaitée. Dans le même temps, la masse de la structure augmente légèrement, ce qui signifie que la charge sur les planchers n'augmente pas non plus, ce qui est très important lors de l'équipement d'installations sanitaires dans des bâtiments en matériaux légers.

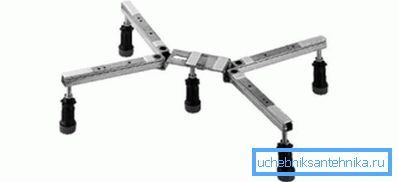

• Troisièmement, la conception de la plupart des cadres vous permet de régler la longueur des jambes. Grâce à cela, nous pouvons rapidement aligner la palette sur un avion, ce qui est une condition préalable à l'utilisation efficace de la douche.

Faites attention! La cabine de douche doit être parfaitement ajustée, sinon il y aura des problèmes de décharge d'eau et les portes dans les rails commenceront à se coincer sous l'effet d'un biais. Lors de l’installation de palettes sans cadre, l’alignement est effectué en versant une attache sur la zone sélectionnée.

La conception de tels dispositifs est assez simple:

• La base est composée de plusieurs bandes d'acier, reliées par soudage ou à l'aide de cornières.
• Aux extrémités des lattes et aux intersections, des trous filetés sont percés dans lesquels des vis suffisamment épaisses (10 mm et plus) sont installées.
• Sur les extrémités des vis, des pieds vissés sont en plastique résistant. Les pieds sont également enfilés à l'intérieur des pieds, ce qui vous permet de régler la position du cadre.

Recommandations pour la sélection

Malgré le fait que le prix de ces produits est relativement faible, ils doivent être choisis très soigneusement. Cela est dû au fait qu'ils remplissent une fonction très importante: en cas de rupture du cadre, son remplacement entraînera des coûts de main-d'œuvre très importants, car la cabine devra être presque entièrement démantelée.

En choisissant un modèle, vous devez faire attention aux nuances suivantes:

• Le premier est la configuration des poutres de support. Il est souhaitable qu’ils ne soient pas situés autour du périmètre de la palette, mais sous sa base. Ainsi, la charge qu'une personne se trouve sur le fond sera répartie plus uniformément.
• L'épaisseur du tuyau est également un facteur très important. Il est préférable d'acheter des modèles fabriqués à partir d'un tube de 20 x 40 mm minimum: ils ne se plieront pas.
• Faites attention à la qualité du métal. C'est très bien si toutes les pièces sont recouvertes d'une peinture anti-corrosion: nous serons donc sûrs que même dans des conditions de forte humidité, la structure ne rouillera pas.

Astuce! Une attention particulière est portée à la qualité du traitement des soudures, car ici la rouille apparaît en premier. En cas de doute, avant d'installer, cela vaut la peine de traiter à nouveau les zones à problèmes avec un composé de protection.

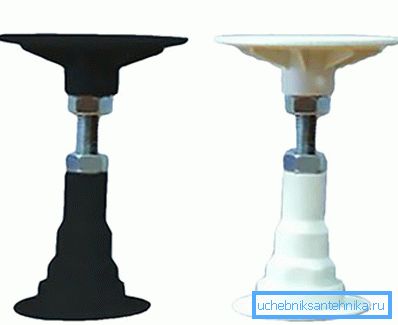

• Enfin, vous devez inspecter les jambes et leurs points d’attache. Les pièces doivent être suffisamment vissées, mais sans effort excessif, et il ne devrait y avoir aucune fissure ou autre défaut sur les supports.

Fabrication et installation

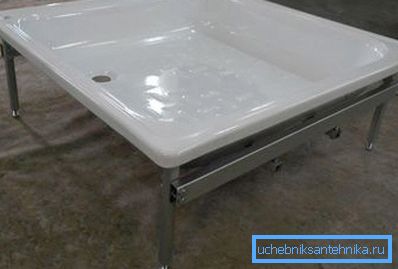

Comment faire un cadre

En règle générale, nous acquérons des structures de soutien avec le receveur de douche lui-même. Idéalement, les deux pièces devraient être fabriquées par le même fabricant - afin que la coïncidence des tailles soit aussi précise que possible.

Cependant, il est parfois difficile de trouver un produit approprié ou le modèle dont vous avez besoin est excessivement cher. Dans ce cas, il est possible de fabriquer le cadre vous-même.

Pour la fabrication, nous aurons besoin de:

• Machine à souder
• Bulgare avec une roue de coupe sur l'acier.
• Forets et forets de différents diamètres.
• Tarauds pour couper le filetage interne.
• Tuyaux profilés en acier (carrés 40 x 40 mm ou rectangulaires 20 x 40 mm).
• Buses en plastique sur les jambes.
• Tiges d'acier avec fil.

Nous effectuons le travail comme suit:

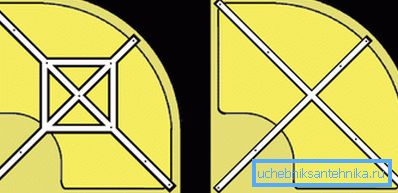

• Pour commencer, nous créons le dessin de notre futur design. Si nous avons besoin d'un cadre sous la douche de 90x90 cm, alors la manière la plus simple de réaliser un support en forme de croix de dimensions d'environ 80x80 cm avec des inserts de renforcement.
• Du tuyau, nous avons coupé les fragments de la longueur requise et les avons soigneusement nettoyés de la rouille.

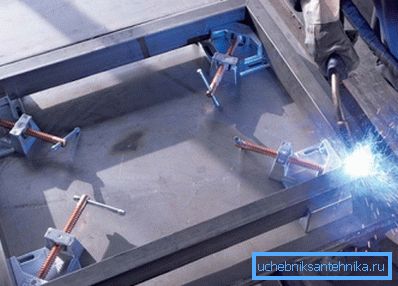

• Nous plaçons les découpes sur la table de soudage et les soudons, en nous assurant qu’elles sont placées à l’horizontale. Il est très important de contrôler l’absence de déviations dans le cas où nous créons un cadre non réglementé.
• Si vous n'êtes pas qualifié en soudage, les pièces peuvent être boulonnées ensemble. Il faut se rappeler que les éléments seront dans des plans différents.

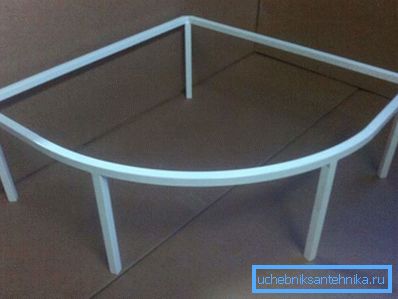

• Jambes - le plus difficile. Pour une construction simple, il suffit de souder le fond à un angle de 90⁰ courtes longueurs de tuyau profilé. Si nous avons besoin d'un réglage en hauteur, nous forons des trous dans les tubes pour couper les filets, puis nous resserrons les vis.

• Nous mettons des bouchons aux extrémités des pieds ou tordons des supports en plastique ajustables.
• Tous les cordons de soudure sont soigneusement nettoyés, puis nous traitons la pièce obtenue avec une peinture anti-corrosion.

Comment installer la palette sur le cadre

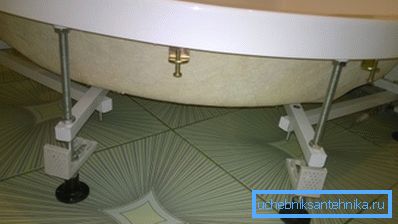

Le processus d'installation de la palette sur le cadre (peu importe, fabriqué en usine ou à la maison) ne présente aucune difficulté:

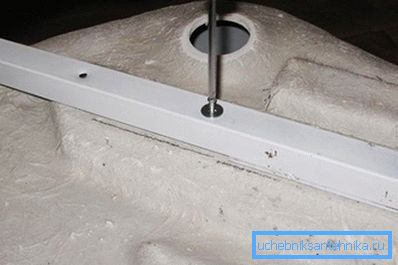

• S'il y a des trous de montage ou des oeillets spéciaux au bas de la palette, retournez-la et fixez le cadre sur le fond avec des vis. Sinon, la palette devra simplement reposer sur un support, parfois - avec l'utilisation d'un scellant.
• Ensuite, installez les pieds du cadre sur la zone sélectionnée du sol. La surface doit être aussi nivelée et aussi propre que possible.

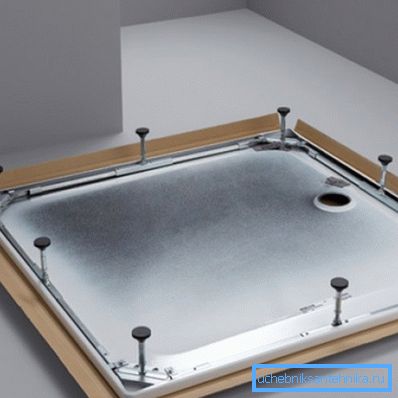

• À l’aide d’une clé, tournez les vis de réglage sur les pieds jusqu’à ce que le plateau soit installé parfaitement à plat. Le processus est contrôlé par un ou plusieurs niveaux.
• Une fois l'installation terminée, nous installons des bandes décoratives sur les supports latéraux de la palette. Dans les conceptions artisanales à cet effet, vous pouvez pré-faire plusieurs trous de montage.

Conclusion

Comme vous pouvez le constater, l’instruction ci-dessus est assez simple pour une mise en oeuvre automatique. Bien sûr, il est plus difficile de fabriquer un cadre pour une palette que d’utiliser tout de suite, mais si nécessaire, cette tâche peut être bien effectuée.

Pour une étude plus détaillée des techniques décrites, il convient de regarder la vidéo dans cet article.
